Parallel Switching Kit für sun | powerpack premium

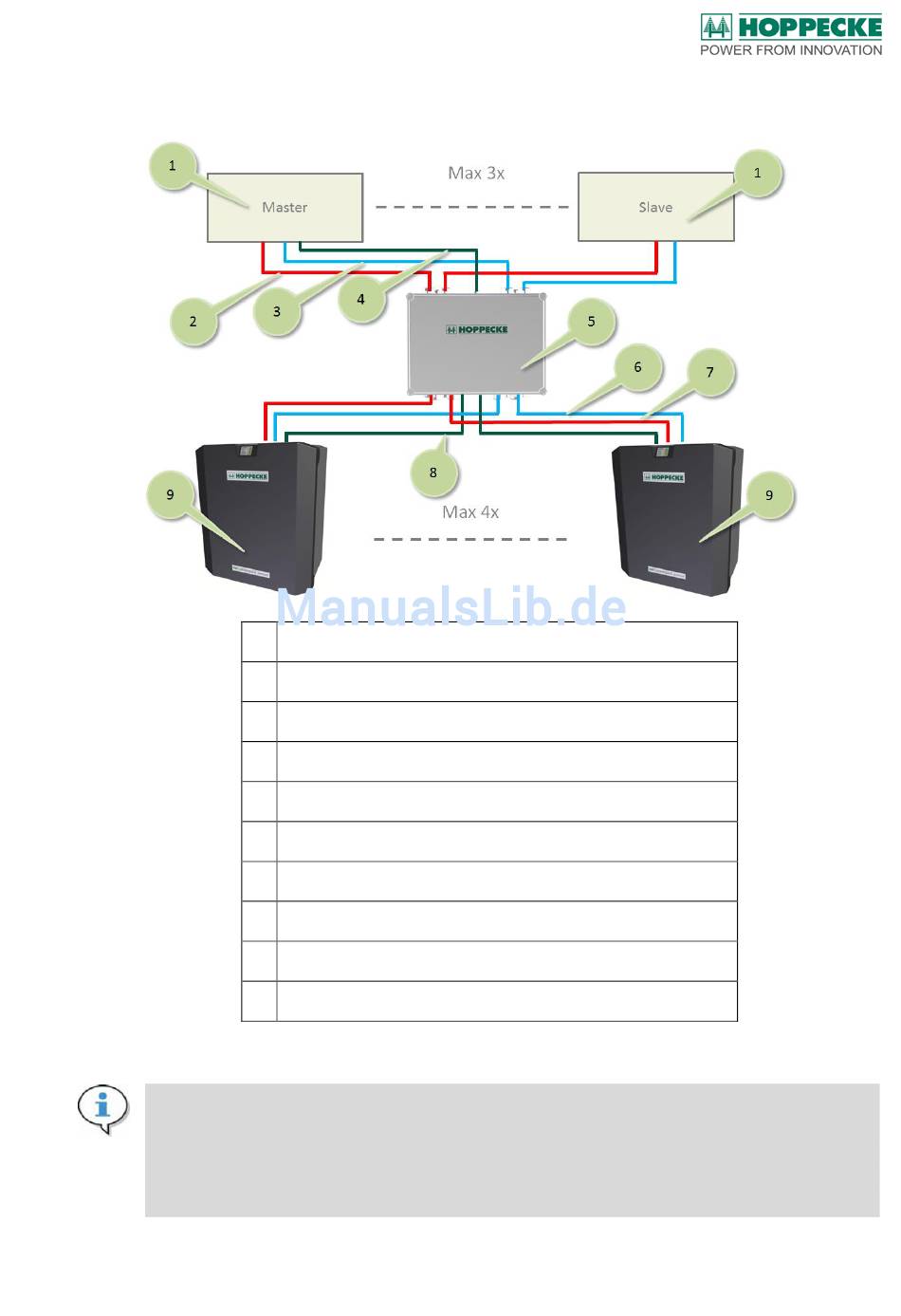

Der prinzipielle Aufbau einer Parallelschaltung ist nachfolgender Abbildung zu entnehmen
(siehe Abbildung 2).
Hinweis:
Das Batteriesystem darf nur mit zugelassenen Batteriewechselrichtern / Ladegeräten betrieben
werden. Die Batterienennspannung beträgt 51,2V, die Kommunikation zwischen
Batteriewechselrichter / Ladegerät und Batteriesystem erfolgt über eine Datenschnittstelle
(CANOpen).
BA_Parallel_Switching_Kit
Nr. Beschreibung
1
Batteriewechselrichter (1 x Master und bis zu 2 x Slave)
2
Anschlussleitung DC + zum Batteriewechselrichter
3
Anschlussleitung DC - zum Batteriewechselrichter
Kommunikationsleitung zum „Master"-Batteriewechselrichter
4
5
Parallel Switching Kit
6
Anschlussleitung DC - zum Batteriespeicher
7
Anschlussleitung DC + zum Batteriespeicher
8
Kommunikationsleitung zum Batteriespeicher
9
Batteriespeicher sun | powerpack premium
Abbildung 2: Prinzip Schaltbild
V1.1 (16.12.2015) 6140203029
