Installation

6. Installation
In den nachfolgenden Abschnitten dieses Kapitels wird die Montage des Parallel Switching
Kit beschrieben.
6.1. Montage des Gehäuse
Befestigen Sie das Gehäuse des Parallel Switching Kit am gewählten Montageort (siehe
Lochabstände für Wandmontage in Abbildung 3, Maßangaben in mm).
BA_Parallel_Switching_Kit

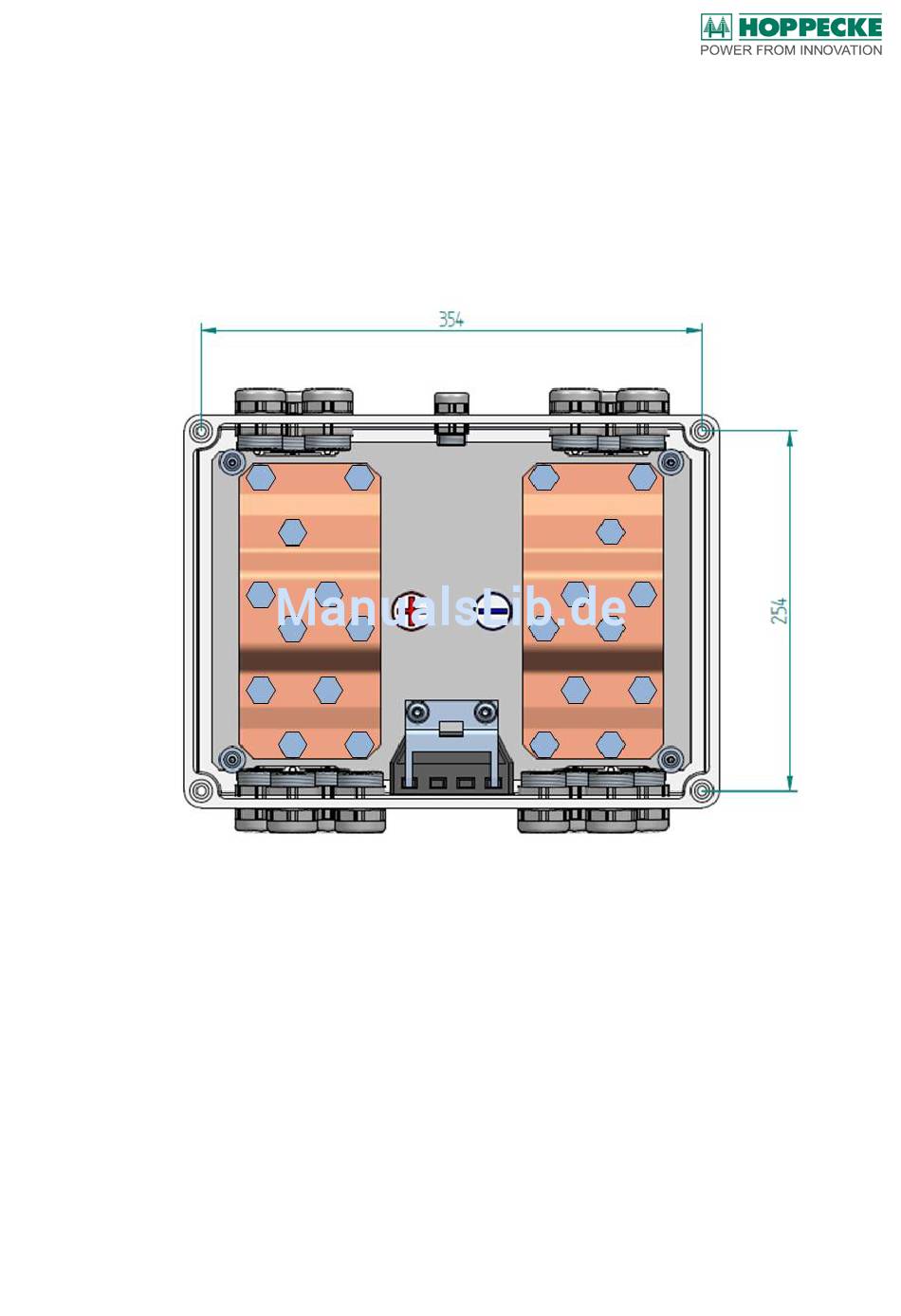

Abbildung 3: Lochabstände für Wandmontage
