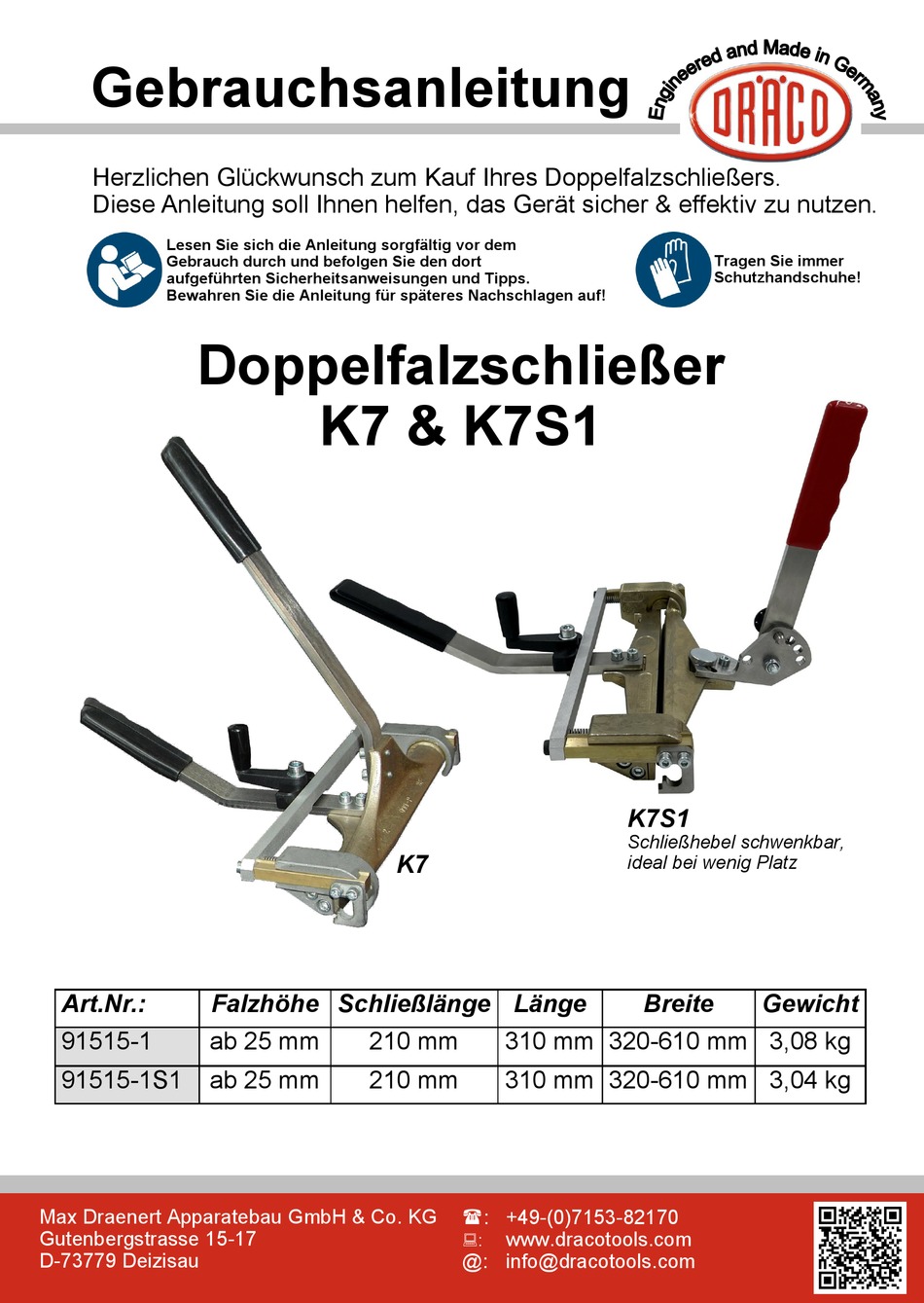

Draco K7 Gebrauchsanleitung
Doppelfalzschließer
Gebrauchsanleitung
Herzlichen Glückwunsch zum Kauf Ihres Doppelfalzschließers.
Diese Anleitung soll Ihnen helfen, das Gerät sicher & effektiv zu nutzen.
Lesen Sie sich die Anleitung sorgfältig vor dem
Gebrauch durch und befolgen Sie den dort
aufgeführten Sicherheitsanweisungen und Tipps.
Bewahren Sie die Anleitung für späteres Nachschlagen auf!
Doppelfalzschließer
Art.Nr.:
Falzhöhe
91515-1
ab 25 mm
91515-1S1
ab 25 mm
Max Draenert Apparatebau GmbH & Co. KG
Gutenbergstrasse 15-17
D-73779 Deizisau
K7 & K7S1
K7
Schließlänge Länge
210 mm
210 mm
: +49-(0)7153-82170
:
@: info@dracotools.com
K7S1
Schließhebel schwenkbar,
ideal bei wenig Platz
Breite
310 mm 320-610 mm 3,08 kg
310 mm 320-610 mm 3,04 kg
www.dracotools.com
Tragen Sie immer
Schutzhandschuhe!
Gewicht
Verwandte Anleitungen für Draco K7
Inhaltszusammenfassung für Draco K7
- Seite 1 Lesen Sie sich die Anleitung sorgfältig vor dem Tragen Sie immer Gebrauch durch und befolgen Sie den dort Schutzhandschuhe! aufgeführten Sicherheitsanweisungen und Tipps. Bewahren Sie die Anleitung für späteres Nachschlagen auf! Doppelfalzschließer K7 & K7S1 K7S1 Schließhebel schwenkbar, ideal bei wenig Platz Art.Nr.: Falzhöhe Schließlänge Länge...
- Seite 2 C Anlegehebel D Spannhaken E Seitenführung (L+R) K7S1 2. Bestimmungsgemäße Verwendung Die Doppelfalzschließer K7 & K7S1 dienen ausschließlich dem manuellen Schließen des vorgefalzten Winkelstehfalz zum Doppelstehfalz in den unter Punkt 3 genannten Materialstärken. 3. Materialstärken Kupfer / Zink / Alu...
- Seite 3 7. Explosionszeichnung...
- Seite 4 Gebrauchsanleitung 8. Arbeitsweise Abb. 1: Ausgangsposition: Exzenterhebel in Stellung „AUF“ (parallel zum Falz) und Schließhebel in geöffneter Stellung. Setzten Sie das Gerät, wie hier gezeigt, auf den Falz. Abb. 2: 2.1 Exzenterhebel in Stellung „ZU“ (parallel zu Anlegehebel), so dass beide Spannhaken unter dem geschlossenen Winkelstehfalz arretiert sind.
