Easee Charge Lite Installationshandbuch Seite 11

5
Rückplatte
Verkabeln
Isoliere jedes Kabel ab. Lege dafür jeweils 12 mm
1
Kupfer frei. Wenn das Kabel über flexible Leiter
verfügt, musst du für den Anschluss Aderendhülsen
an den Litzen verwenden. Verwende für die Pressung
die richtigen Werkzeuge.
Ziehe die Schraubklemmen mit einem Drehmoment
2
von 5 Nm an.
ANMERKUNGEN
— Es wird empfohlen, die bestehenden Farbcodes
zu beachten, die bei der Installation verwendet
werden. Je nach nationaler Norm können die Farben
der Kabel von den Abbildungen abweichen. Die
Abbildungen in diesem Handbuch entsprechen der
Norm IEC 60446.
— Stelle vor dem Einschalten der Stromversorgung
sicher, dass die Kabel richtig angeschlossen und
festgezogen sind. Teste dies, indem du an jedem
Draht ziehst.
— Der Schutzleiter muss einen gleichen oder größeren
Querschnitt als ein Phasendraht haben.
2
PE
1
11

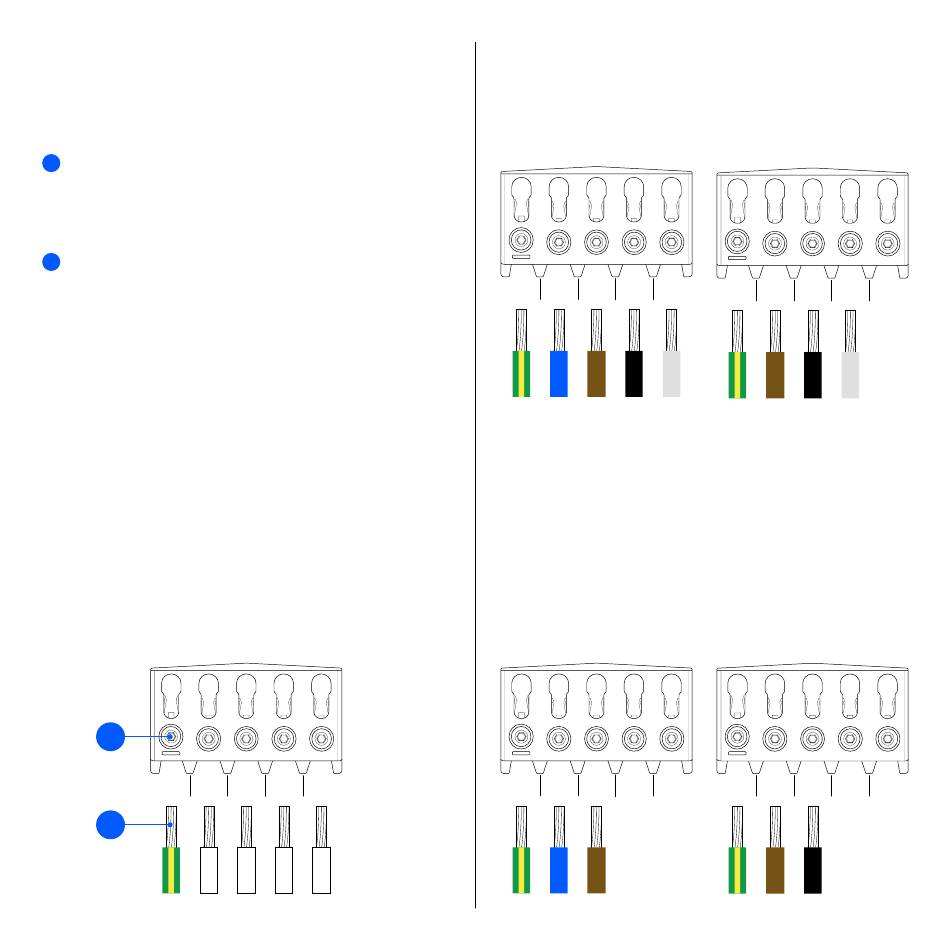

TN/TT 3-phasig
(3x 230/400 V)
PE N L1 L2 L3
TN 1-phasig
(230 V)
PE N L1 – –
IT/TT 3-phasig
(3x 230 V)
PE L1 L2 L3 –
IT/TT 1-phasig
(230 V)
PE L1 L2 – –
