Webasto Thermo Top Evo Einbaudokumentation Seite 16

VW Caddy
1
1
D
E
D
E
Ident.-Nr.: 1325314B
1
A
J
1
F
H 1
F G
1
J
Stand: 10.11.2017

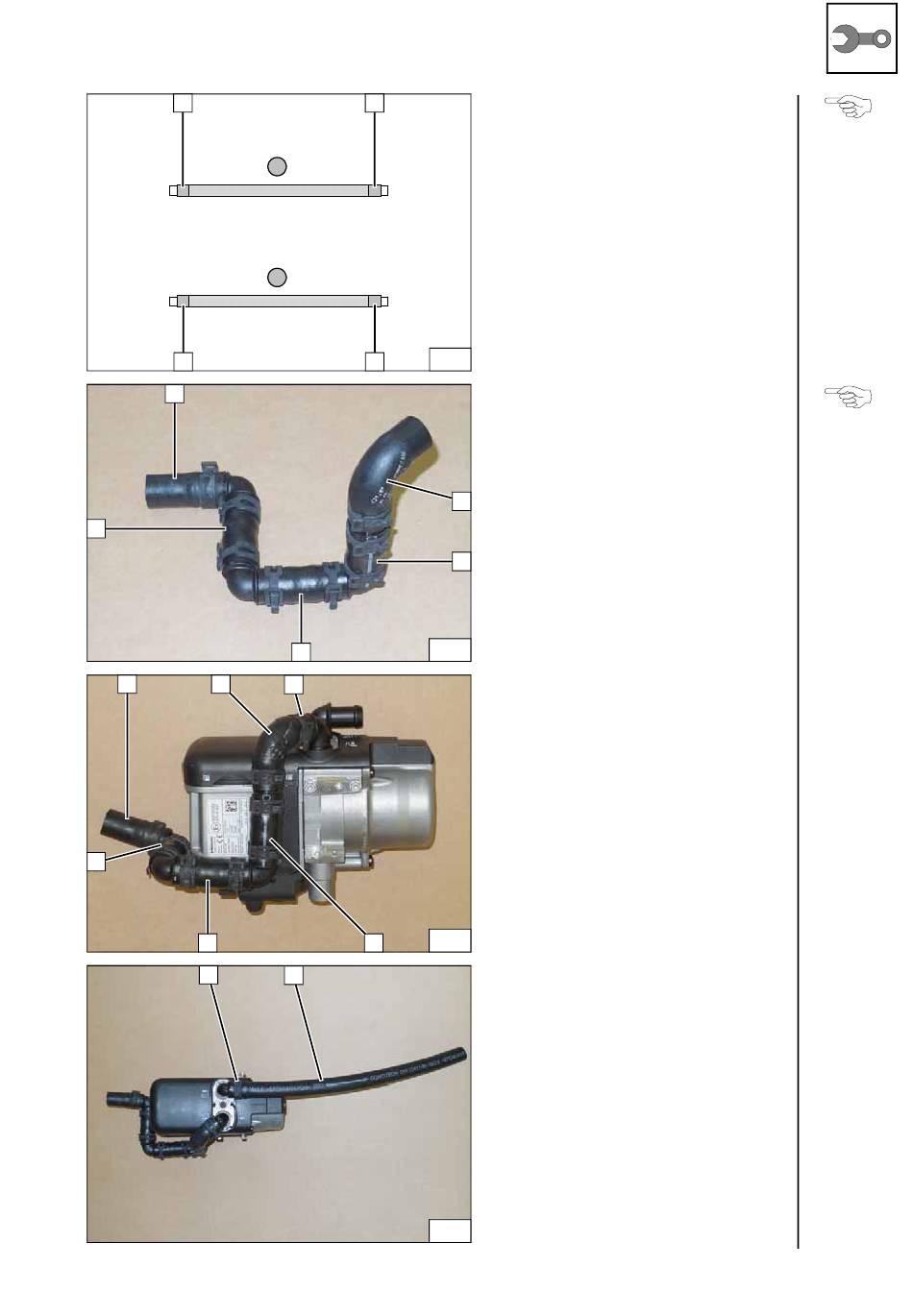

Flechtschutzschläuche aufschieben und
ablängen!
1 Schrumpfschlauch zuschneiden,
Länge 50
32
Alle Federbandschellen Ø 25.
Alle Verbindungsrohre Ø 18x18!
H
G
33
1 Federbandschelle Ø 25
34
1 Federbandschelle Ø 25
35
© Webasto Thermo & Comfort SE
Schläuche
vorbereiten
Schlauch-
gruppe D - H
vormontieren
Schlauch-
gruppe D - H
an Heizgeräte-
eingang mon-
tieren
Schlauch J an
Heizgeräte-
ausgang mon-
tieren
16
