Webasto Thermo Top Evo Einbaudokumentation Seite 11

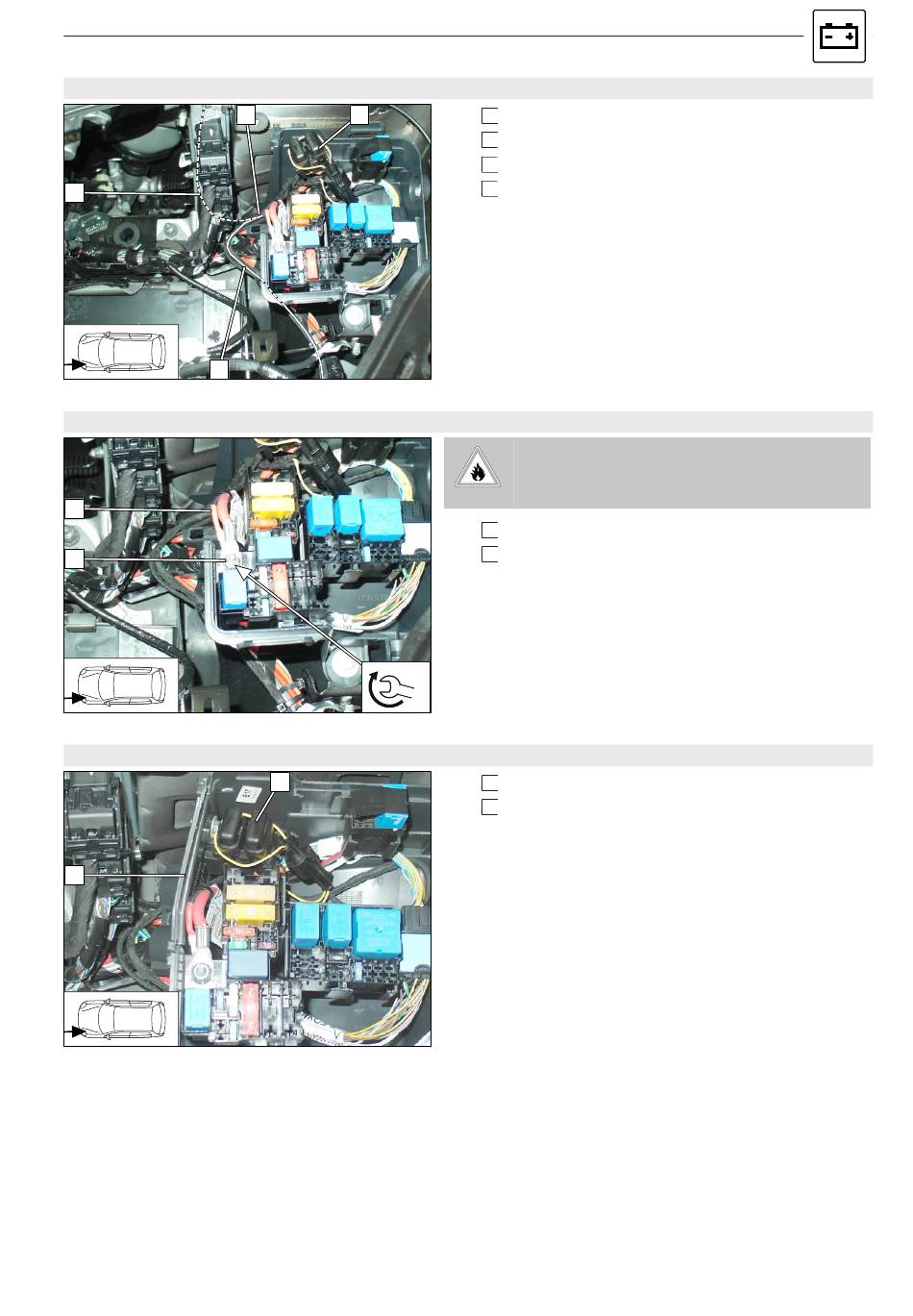

Kabelbaum HG und SH2 im Relaiskasten positionieren
4
3
Plusleitung montieren
2
1
Blende Relaiskasten montieren
2
Dacia Duster
1 2
Abb. 6
Nm
!
Abb. 7
1
Abb. 8
1 Kabelbäume HG und Innenraum, Masseleitung
2 SH2 mit Sicherung F1/F2
3 Kabelbaum HG, Masseleitung
4 Kabelbaum Innenraum
GEFAHR
Anzugsdrehmoment beachten
1 fzg.eigener Plusstützpunkt
2 Plusleitung
1 SH2 an Halteplatte einclipsen
2 Blende
