SmartGuard-63A-(T0, AUT0)
Benutzerhandbuch

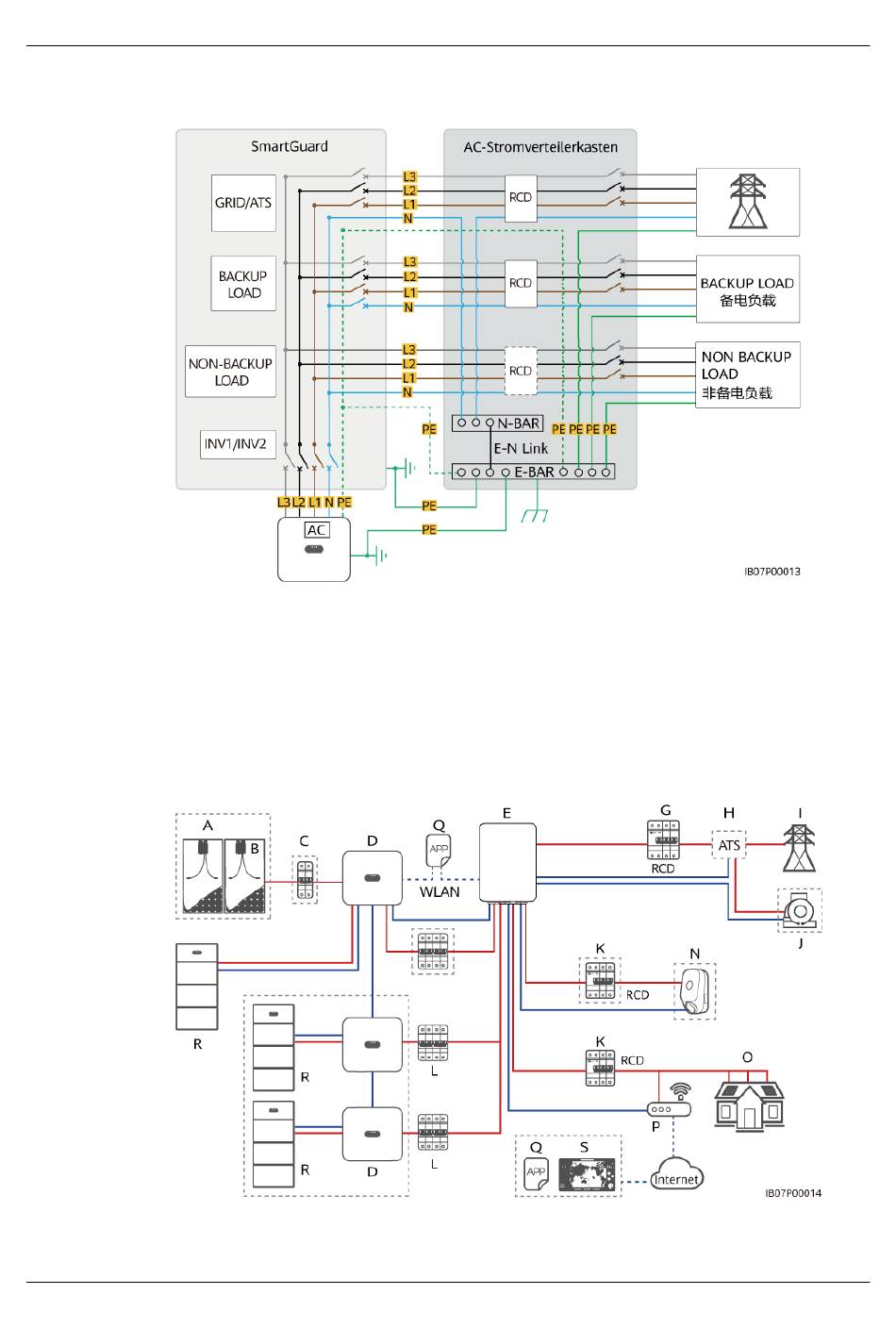

Abbildung 2-3 SmartGuard-63A-AUT0-Schaltplan für Eigenheime (gestrichelte Linien
zeigen optionale Kabelverbindungen an)
Netzwerkbetrieb
Die SmartGuard wird in einem netzgekoppelten/netzentkoppelten System auf einem
Wohndach verwendet. Das System besteht aus den PV-Strings, dem ESS, dem Wechselrichter,
der SmartGuard, dem Netz, dem Generator und den Lasten.
Abbildung 2-4 Vernetzung aller Lasten, die an die SmartGuard angeschlossen sind
(gestrichelte Kästchen weisen auf optionale Komponenten hin)
Ausgabe 03 (30.10.2024)
Copyright © Huawei Digital Power Technologies Co., Ltd.
2 Produktbeschreibung
17
