Beckhoff C6670-0020 Installation Und Betriebsanleitung Seite 10

Produktbeschreibung
2 Produktbeschreibung
2.1 Produktübersicht

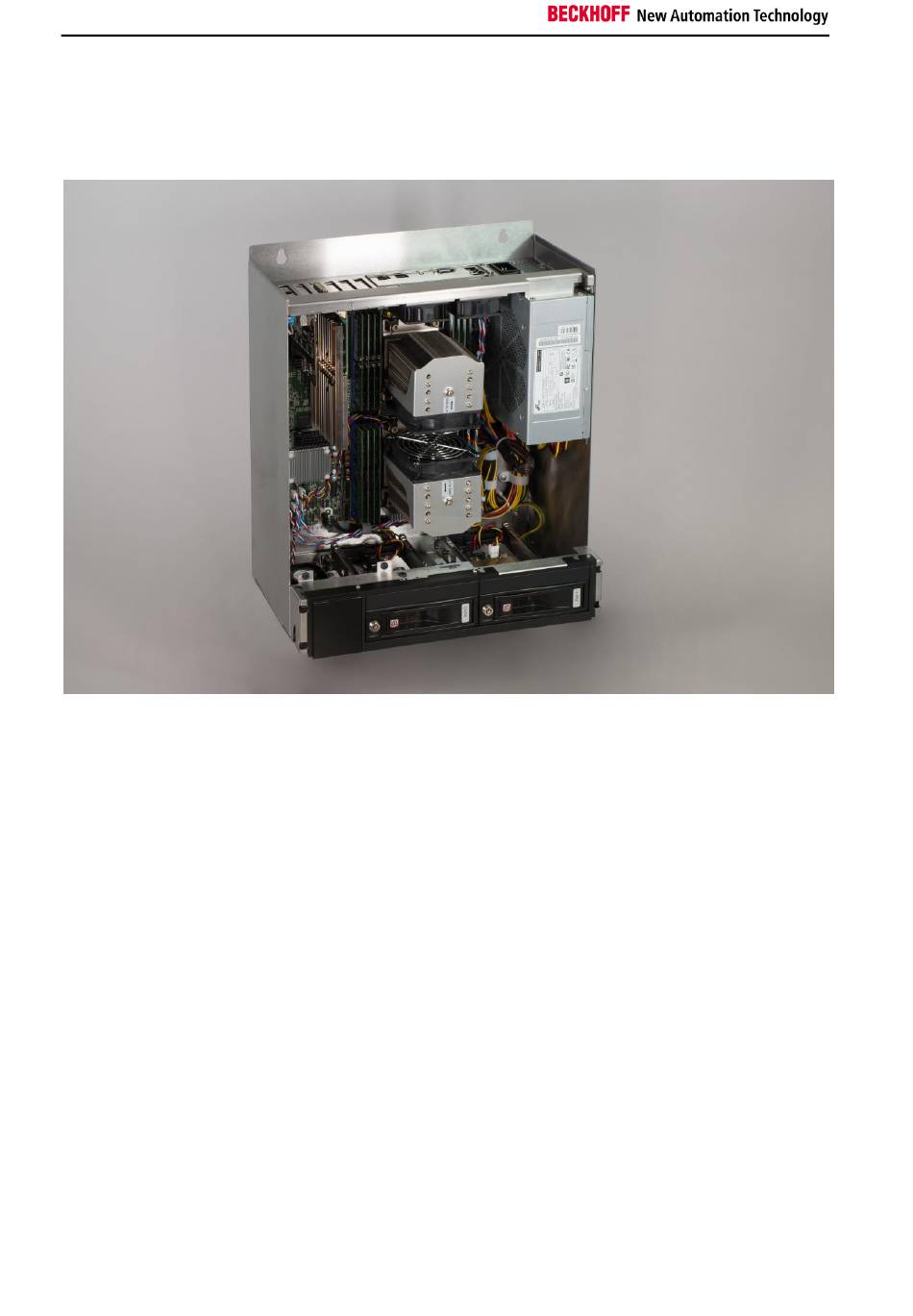

C6670-0020 | Schaltschrank-Industrie-Server
Der Industrie-Server C6670-0020 ist für den Einbau in Schaltschränken konzipiert. Ein C6670-0020 und
ein Beckhoff Control Panel mit DVI- und USB-Anschluss ergeben eine ideale Kombination für eine
leistungsstarke Steuerungsplattform im Maschinen- und Anlagenbau mit der Automatisierungssoftware
TwinCAT.
Zwei Intel®-Xeon®-Prozessoren mit jeweils 12, 16, 24 oder 32 Cores auf einem Motherboard mit zwei
10-Gigabit-Ethernet-Controllern und eine Grafikkarte ergeben zusammen mit TwinCAT 3 eine
Maschinen- oder Anlagensteuerung, die Rechenleistung für ganz neue Ideen bietet. Auch zur
Videoauswertung stehen neben der enormen Performance bis zu 1024 GB DDR5-RAM Arbeitsspeicher,
fünf PCIe-Gen3-x16- und ein PCIe-Gen3-x8-Steckkarten-Slots für mehrere Kamera-Interfacekarten,
Ethernet- oder EtherCAT-Karten zur Verfügung.
Alle Anschlüsse des Industrie-Servers weisen zur Oberseite, sodass die Anschlusskabel direkt in einen
Verdrahtungskanal geführt werden können. Die Seitenwände sind rein passiv und ermöglichen den
Einbau des Industrie-Servers unmittelbar neben anderen Schaltschrankgeräten.
Der C6670-0020 enthält eine M.2-NVMe-SSD auf dem Motherboard. Eine zweite M.2-NVMe-SSD wird
als Steckkarte angeboten. Für große Datenmengen sind im Server zwei Wechselrahmen für Festplatten
enthalten. Mit dem On-Board-SATA-RAID-Controller lässt sich ein RAID-1-System mit zwei gespiegelten
Festplatten bilden. Damit ist eine hohe Datensicherheit gegeben. Ausgefallene Festplatten können
während des Betriebs mit einem Handgriff ausgetauscht werden. Zum Austausch einer M.2-NVMe-SSD
muss der Industrie-Server ausgeschaltet werden.
Ein Multi-DVD-Laufwerk lässt sich einbauen. Niederhalter für die Steckkarten sorgen für
Unempfindlichkeit gegen Stöße und Vibrationen. Laufwerke, Speicher und Steckkarten sind leicht
erreichbar. Der C6670-0020 wird mit einem 100 bis 240-V-AC-Full-Range-Netzteil geliefert.
8 C6670-0020
