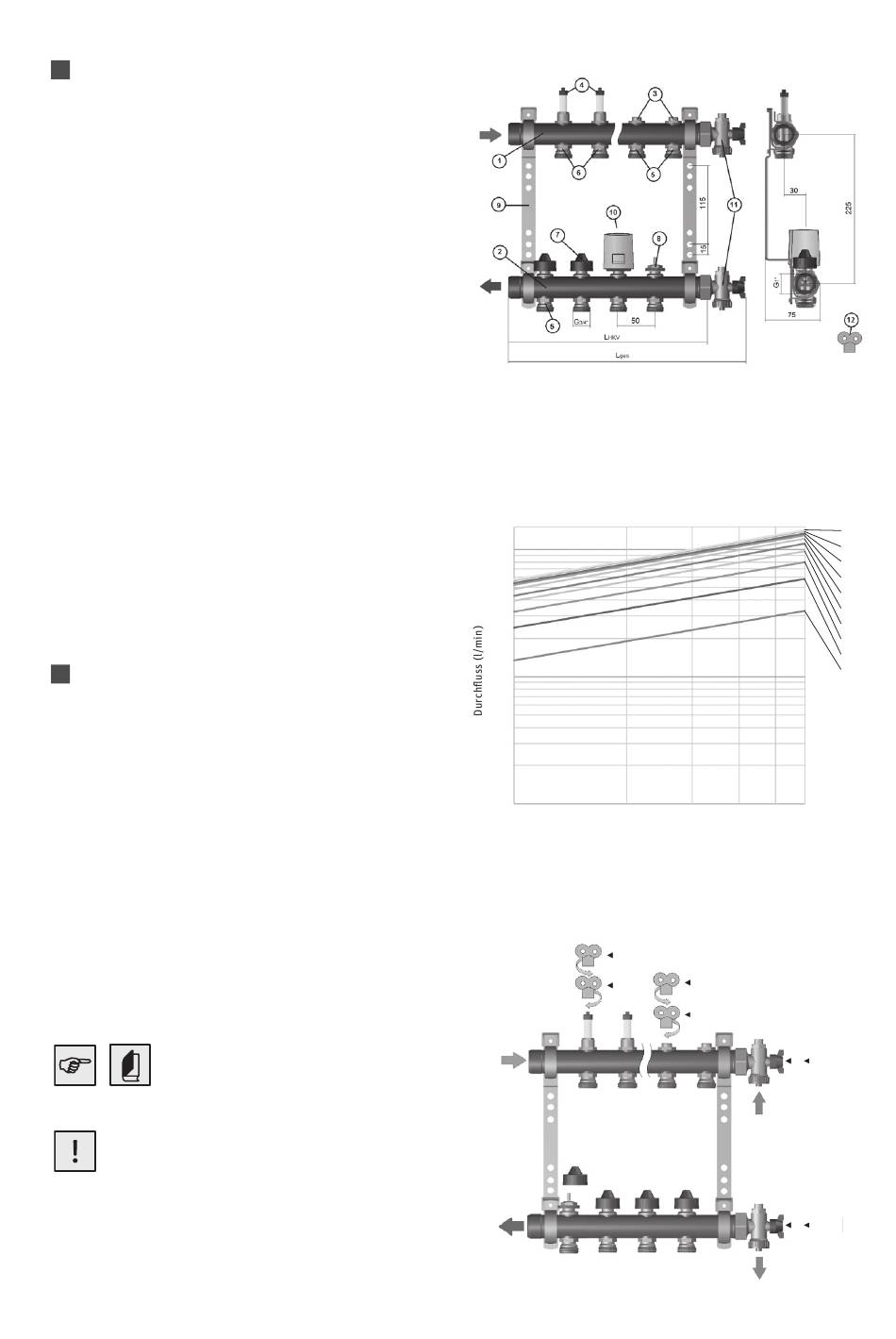

Roth HK11 Montageanleitung Seite 2

Abmessungen
1 Vorlauf (montiert mit Durchflussanzeigen
oder Verschraubung auf/zu und An-
schlussnippeln)
2 Rücklauf (montiert mit einstellbarem
Ventileinsatz und Anschlussnippeln)
3 Verschraubung auf/zu
4 Durchflussanzeige auf/zu (DFA)
5 Anschlussnippel
6 Anschlussnippel DFA
7 Bauschutzkappe
8 Einstellbarer Ventileinsatz für Stellantrieb
9 Verteilerhalter
10 Stellantrieb (nicht im Lieferumfang
enthalten)
11 Endstücke zum Befüllen, Entlüften und
Entleeren
12 Entlüftungsschlüssel
Füllen
1) Kugelhähne am Endstück öffnen, Bau-
schutzkappe lösen, DFA oder Verschrau-
bung auf/zu öffnen
2) Befüllen (Heizkreis für Heizkreis) über den
Vorlauf
3) Bauschutzkappe wieder aufsetzen und
Ventil schließen. Alle weiteren Heizkreise
genauso befüllen.
4) Nach dem Füllen aller Heizkreise die
Kugelhähne am Endstück schließen
Druckprotokoll
Druckprobe Dauer vor und während
der Estrichverlegung
Prüfdruck min. 4 bar - max. 6 bar
Wasserqualität nach VDI 2035
(salzarm) einstellen!
mit DFA
Durchflussmengeneinstellung
HKV Universal
10
1
0,1
100
Druck (mbar)
1
3
▲
1
3
▼
Universal
Umdrehungen
1
3
1 4
▲
2
1 4
3,0
2,75
2,5
2,25
2,0
1,75
1,5
1,25
1,0
0,75
