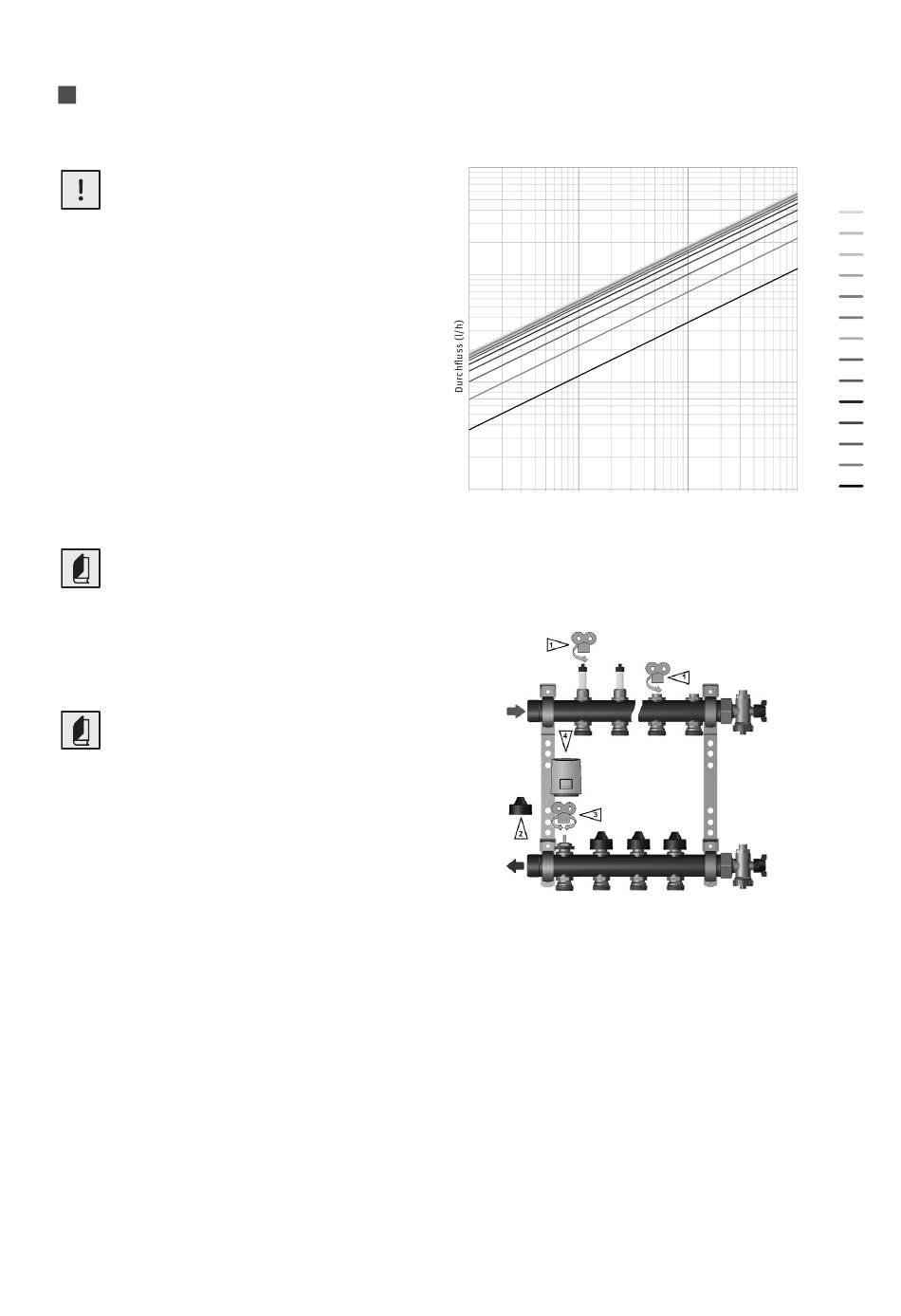

Einstellen Durchflussmenge/
Heizkreis
Die Durchflussanzeige und die
Verschraubung auf/zu dienen nur zur
Absperrung der Heizkreise!
1) DFA oder Verschraubung auf/zu mit Ent-
lüftungsschlüssel gegen den Uhrzeigersinn
ganz öffnen
2) Bauschutzkappe am 1. Heizkreis entfernen
und Ventil mit Entlüftungsschlüssel im
Uhrzeigersinn schließen = kleinster Wert
3) Volumenstrom durch Öffnen der Regulier-
spindel am Ventil mit Entlüftungsschlüssel
gegen den Uhrzeigersinn einstellen
DFA: Anzahl der Umdrehungen gemäß
Auslegung einstellen und an DFA
ablesen
Mindestdurchfluss ≥ 0,5 l!
Einstellwerte < 0,5 l sind ungenau!
Universal: gemäß Auslegung oder
Diagramm 1 ermitteln und einstellen
Mindestdurchfluss ≥ 0,75 Umdre-
hungen!
Einstellwerte < 0,75 Umdrehungen
sind ungenau!
Alle weiteren Heizkreise genauso einstellen.
4) Stellantriebe gemäß Montageanleitung
montieren und anschließen
Gesamtdruckverlust HKV mit DFA
1
10
Druck (mbar)
10000
Heizkreise
1000
100
10
100
1000
HK14
HK13
HK12
HK11
HK10
HK9
HK8
HK7
HK6
HK5
HK4
HK3
HK2
HK1
