2. Installation
2.1 Aufbau und Einstellung
2.1.1 Anschluss
2.1.2 Aktivierung des Timers
Die Timerfunktion aktiviert einen voreingestellten Timer für die Anlage über einen Anschluss zum MIO2*
und zum EXact2**, entweder in der Form einer ON-Periode oder einer Komfortperiode. Der TIMERBUT-
TON3 muss über das MIO2-Modul an EXACT2 anschließen werden.
*MIO2: Modbus Input/Output Interface Board an AHUC (EXact2).
**EXact2: Die primäre AHUC (Kontrolleinheit für die Anlage).

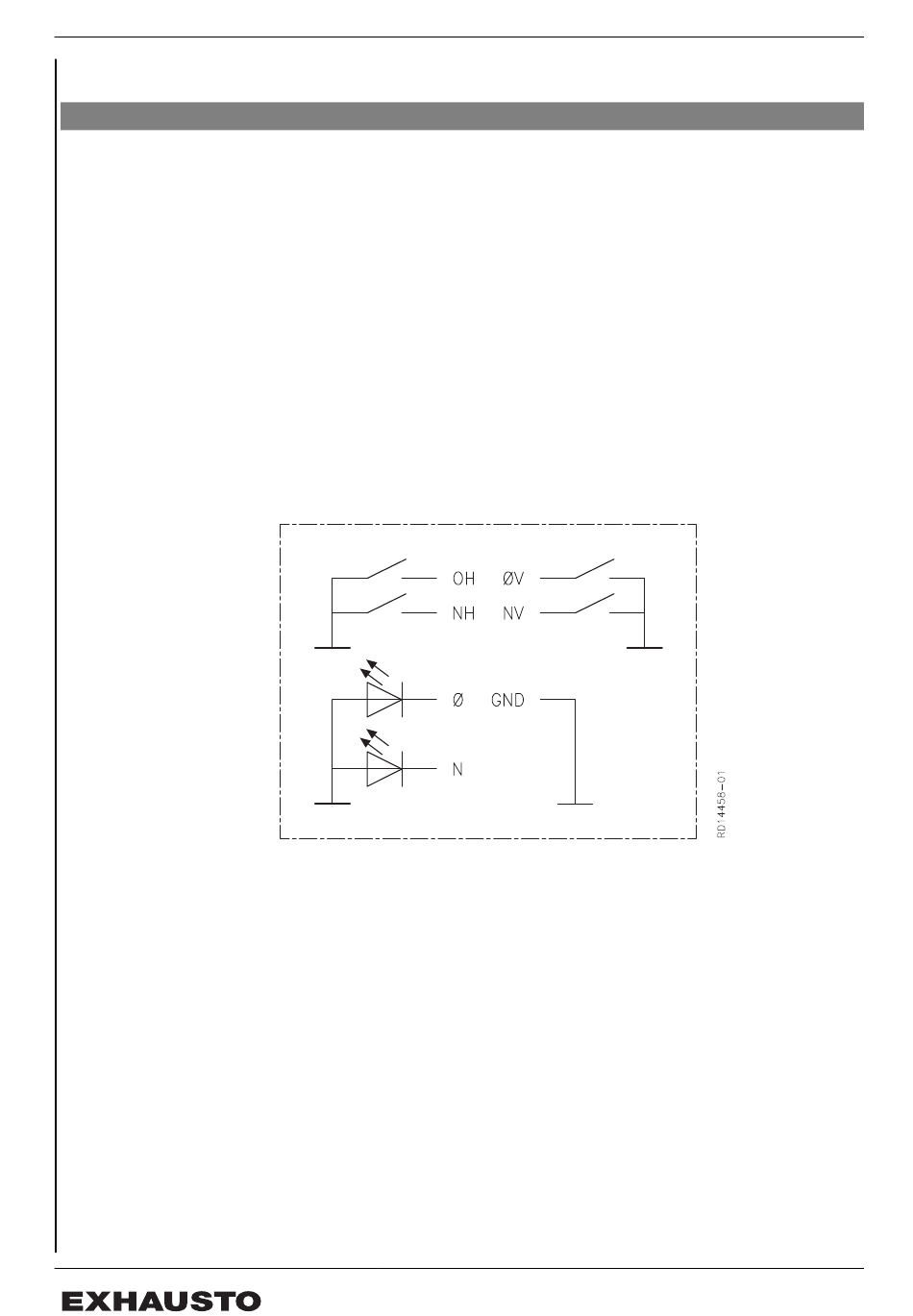

Der Timerschalter ist mit den folgenden 3 Leitern zu verbinden:
1. Masse (GND)
2. LED (Ø)
3. Druck (OH+ØV)
Diese 3 Funktionen an das MIO2-Modul anschließen (siehe MIO2-Anleitung, Abschnitt 1.3 - Tabelle A).
Damit Aktivierung des Timers sowohl mit der rechten als mit der linken Taste möglich ist, sind die Termin-
als ØH und ØV mit einem Leiter zu verbinden.
Die Timerfunktion wird durch Drücken des LK FUGA Schwachstromschalters aktiviert. Dabei ist der Schal-
ter gedrückt zu halten (1,5 Sekunden), bis die Leuchtdiode rot aufleuchtet, damit die Timerfunktion einge-
schaltet wird. Wenn die Timerfunktion aktiv ist, leuchtet die entsprechende LED rot. Zum Deaktivieren der
Timerfunktion vor Ablauf der eingestellten Zeit, ist der Schalter erneut zu drücken.
Dabei ist der Schalter gedrückt zu halten (1,5 Sekunden), bis die Leuchtdiode erlischt, um die Funktion
abzuschalten.
