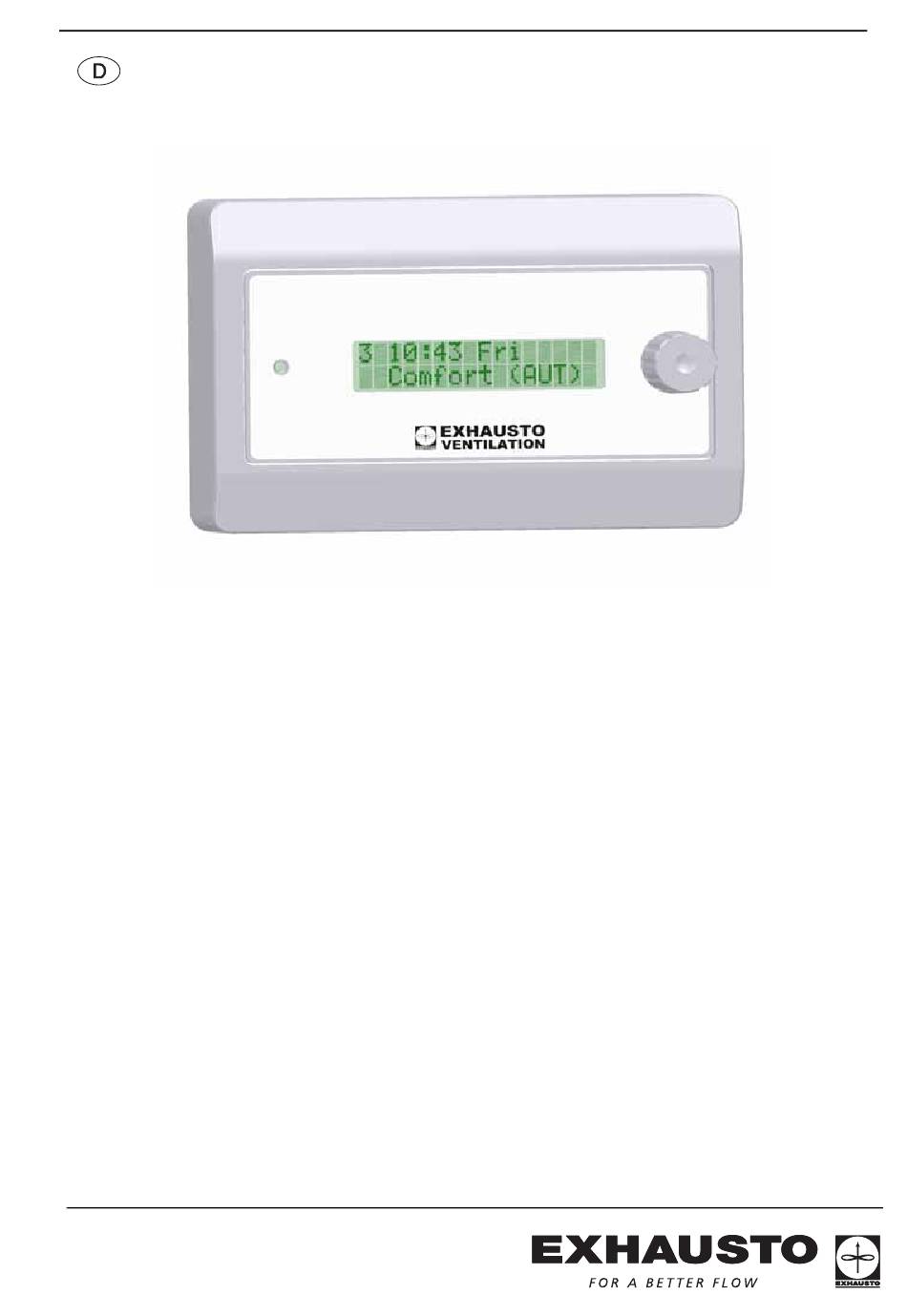

- Seite 1 3001694-2008-07-10.fm Alarmliste und Menüübersicht für VEX100 EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Bedienung
Anlage Verantwortliche. Einstellmöglichkeiten sind jedoch auf die mit Technikerebene einem Stern ( ) gekennzeichneten Menüs in der Menüübersicht und am DISPLAY- Panel begrenzt. Kundendienstmonteure Die gesamte Menüstruktur + sämtliche von EXHAUSTO bzw. Einstellmöglichkeiten sind zugänglich. Spezialistenebene Personal mit besonderer Schulung. 2/16... -
Seite 3: Umschalten Zwischen Den Bedienebenen (Benutzer/Techniker/Spezialist)
Bedienung 3001694-2008-07-10.fm 1.3 Umschalten zwischen den Bedienebenen (Benutzer/Techniker/Spezialist) Beim Verlassen der Automatik muß sie auf Benutzerebene eingestellt sein. Umschalten auf Technikerebene Vorgang... Das Menü zeigt... 10:43 Fr. Menü 3 aufrufen. Comfort(AUT) Techniker-Code Den Druckknopf ca. 5 Sek. drücken, bis im Display das Code Wort erscheint. - Seite 4 Alarmliste Folgende Alarme und Informationen können in der Alarmliste vorkommen: Ist die folgende Nummer in Menü 81 ... dann bedeutet es … Alarm Info Überhitzung von Abluftmotor M1. Motorfehler Überhitzung von Zuluftmotor M2. Temperaturfühler in der Abluft (TE11) defekt. Kurzschluß im Temperaturfühler in der Abluft (TE11). Fühlerfehler Temperaturfühler in der Fortluft (TE12) defekt.
- Seite 5 Ist die folgende Nummer in Menü 81 ... dann bedeutet es … Alarm Info Batteriefehler Uhren-Backup-Batterie leer. Thermosicherung (TSA70) ausgelöst. Thermosicherung (TSA90) ausgelöst. Alarme Heizregister Der Frostschutz (TE-HCW oder TS-MVM) hat eine vorübergehende Abschaltung ausgelöst. Der Frostschutz (TE-HCW oder TS-MVM) hat Alarm ausgelöst.
-
Seite 6: Menüübersicht
Menüübersicht Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 1 Luftmenge * Einstellung der Luftmenge für das Komfortniveau (Off, OFF/Stufe 1...10, Stufe 1...10). Stufe (läßt sich in Menü 513 begrenzen). - Seite 7 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 433 Stunden 2 Gewünschte Abschaltverzögerung für TOUCH-Panel 10 ... 600 Min. 10 Min. 10 Min. 10 Min. 2. Ein Wert in Klammern gibt die aktuelle Zeit eines aktivierten Timers an.
- Seite 8 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 521 Ventilator 5210 EXIT < Die aktuelle Drehzahl des Abluftventilators. Der Wert wird angezeigt, ungeachtet ob die Regelung manuell oder nach Luftmenge abzw. Druck erfolgt. 5211 Konstant * Einstellung des Konstantwerts der Abluft.
- Seite 9 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 532 Luftmenge> 5320 EXIT < Das Menü zeigt die Zuluftmenge. _____ l/s 5321 Sollwert Das Menu sowie Nebenmenüs sind nur aufrufbar, wenn Methode 2 in Menü...
- Seite 10 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 552 CO2_HI Der hohe Sollwert der CO -Kompensierung. 100 ... 2000 ppm 100 ppm 1200 ppm 1200 ppm 56 RH >...
- Seite 11 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 63 Kühlbedarf Steuersignal für eventuelle Kühlfläche. 64 Zuluft Temp> 640 EXIT < Zulufttemperatur. Ferner lassen sich die Nebenmenüs 0,1 °C für die Zulufttemperatur aufrufen.
- Seite 12 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 6521 START * Kompensierungsgrenze. 20 ... 35 °C 1 °C 25 °C 6522 Comp * Kompensierungsgrad. 0,0 ... 1,0 °C/°C 0,1 °C 0,0 °C 653 Service...
- Seite 13 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 681 Raumkontrolle * Wahl von Raumtemperaturregelung. Yes/No > 70 EXIT < Sicherheitsfunkt. 71 Frostschutz 710 EXIT < > 711 TE-HCW Temperaturfühler am Rücklaufrohr vom PWW- 0,1 °C Heizregister (intern).
- Seite 14 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen Anfangsdruck Abweichung vom voraussichtlichen Druck vor 70 ... 200 % 10 % 80 % Einschalten der Enteisung. Enteisung wird abgeschlossen, wenn der Druck unter 7/10 des Einstellwertes erreicht hat.
- Seite 15 Die Einstellung Mögliche Hauptmenü Nebenmenü 1 Nebenmenü 2 Nebenmenü 3 Menüs des DISPLAY-Panels - Funktion Auflösung Werkseinstellung wurde geändert Einstellungen 915 CoolKVQ Red Aktuelle Reduktion der Kühlleistung bei hohem Druckgasdruck im Kühlaggregat. 916 Cool set Zwangsregelung der Kühlleistung bei Service und 0 ...
