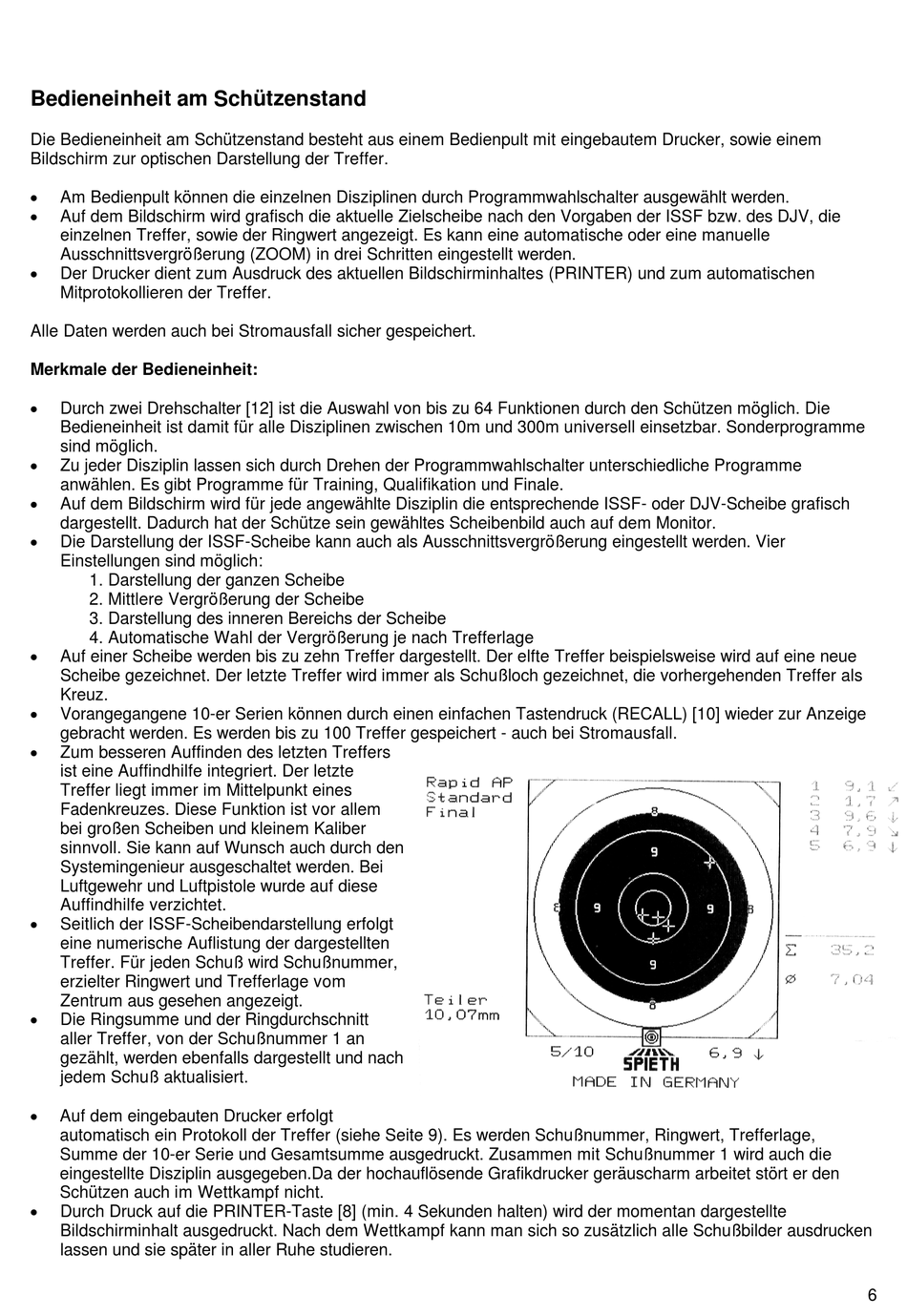

Bedieneinheit am Schützenstand
Die Bedieneinheit am Schützenstand besteht aus einem Bedienpult mit eingebautem Drucker, sowie einem
Bildschirm zur optischen Darstellung der Treffer.
Am Bedienpult können die einzelnen Disziplinen durch Programmwahlschalter ausgewählt werden.
Auf dem Bildschirm wird grafisch die aktuelle Zielscheibe nach den Vorgaben der ISSF bzw. des DJV, die
einzelnen Treffer, sowie der Ringwert angezeigt. Es kann eine automatische oder eine manuelle
Ausschnittsvergrößerung (ZOOM) in drei Schritten eingestellt werden.
Der Drucker dient zum Ausdruck des aktuellen Bildschirminhaltes (PRINTER) und zum automatischen
Mitprotokollieren der Treffer.
Alle Daten werden auch bei Stromausfall sicher gespeichert.
Merkmale der Bedieneinheit:
Durch zwei Drehschalter [12] ist die Auswahl von bis zu 64 Funktionen durch den Schützen möglich. Die
Bedieneinheit ist damit für alle Disziplinen zwischen 10m und 300m universell einsetzbar. Sonderprogramme
sind möglich.
Zu jeder Disziplin lassen sich durch Drehen der Programmwahlschalter unterschiedliche Programme
anwählen. Es gibt Programme für Training, Qualifikation und Finale.
Auf dem Bildschirm wird für jede angewählte Disziplin die entsprechende ISSF- oder DJV-Scheibe grafisch
dargestellt. Dadurch hat der Schütze sein gewähltes Scheibenbild auch auf dem Monitor.
Die Darstellung der ISSF-Scheibe kann auch als Ausschnittsvergrößerung eingestellt werden. Vier
Einstellungen sind möglich:
1. Darstellung der ganzen Scheibe
2. Mittlere Vergrößerung der Scheibe
3. Darstellung des inneren Bereichs der Scheibe
4. Automatische Wahl der Vergrößerung je nach Trefferlage
Auf einer Scheibe werden bis zu zehn Treffer dargestellt. Der elfte Treffer beispielsweise wird auf eine neue
Scheibe gezeichnet. Der letzte Treffer wird immer als Schußloch gezeichnet, die vorhergehenden Treffer als
Kreuz.
Vorangegangene 10-er Serien können durch einen einfachen Tastendruck (RECALL) [10] wieder zur Anzeige
gebracht werden. Es werden bis zu 100 Treffer gespeichert - auch bei Stromausfall.
Zum besseren Auffinden des letzten Treffers
ist eine Auffindhilfe integriert. Der letzte
Treffer liegt immer im Mittelpunkt eines
Fadenkreuzes. Diese Funktion ist vor allem
bei großen Scheiben und kleinem Kaliber
sinnvoll. Sie kann auf Wunsch auch durch den
Systemingenieur ausgeschaltet werden. Bei
Luftgewehr und Luftpistole wurde auf diese
Auffindhilfe verzichtet.
Seitlich der ISSF-Scheibendarstellung erfolgt
eine numerische Auflistung der dargestellten
Treffer. Für jeden Schuß wird Schußnummer,
erzielter Ringwert und Trefferlage vom
Zentrum aus gesehen angezeigt.
Die Ringsumme und der Ringdurchschnitt
aller Treffer, von der Schußnummer 1 an
gezählt, werden ebenfalls dargestellt und nach
jedem Schuß aktualisiert.
Auf dem eingebauten Drucker erfolgt
automatisch ein Protokoll der Treffer (siehe Seite 9). Es werden Schußnummer, Ringwert, Trefferlage,
Summe der 10-er Serie und Gesamtsumme ausgedruckt. Zusammen mit Schußnummer 1 wird auch die
eingestellte Disziplin ausgegeben.Da der hochauflösende Grafikdrucker geräuscharm arbeitet stört er den
Schützen auch im Wettkampf nicht.
Durch Druck auf die PRINTER-Taste [8] (min. 4 Sekunden halten) wird der momentan dargestellte
Bildschirminhalt ausgedruckt. Nach dem Wettkampf kann man sich so zusätzlich alle Schußbilder ausdrucken
lassen und sie später in aller Ruhe studieren.
