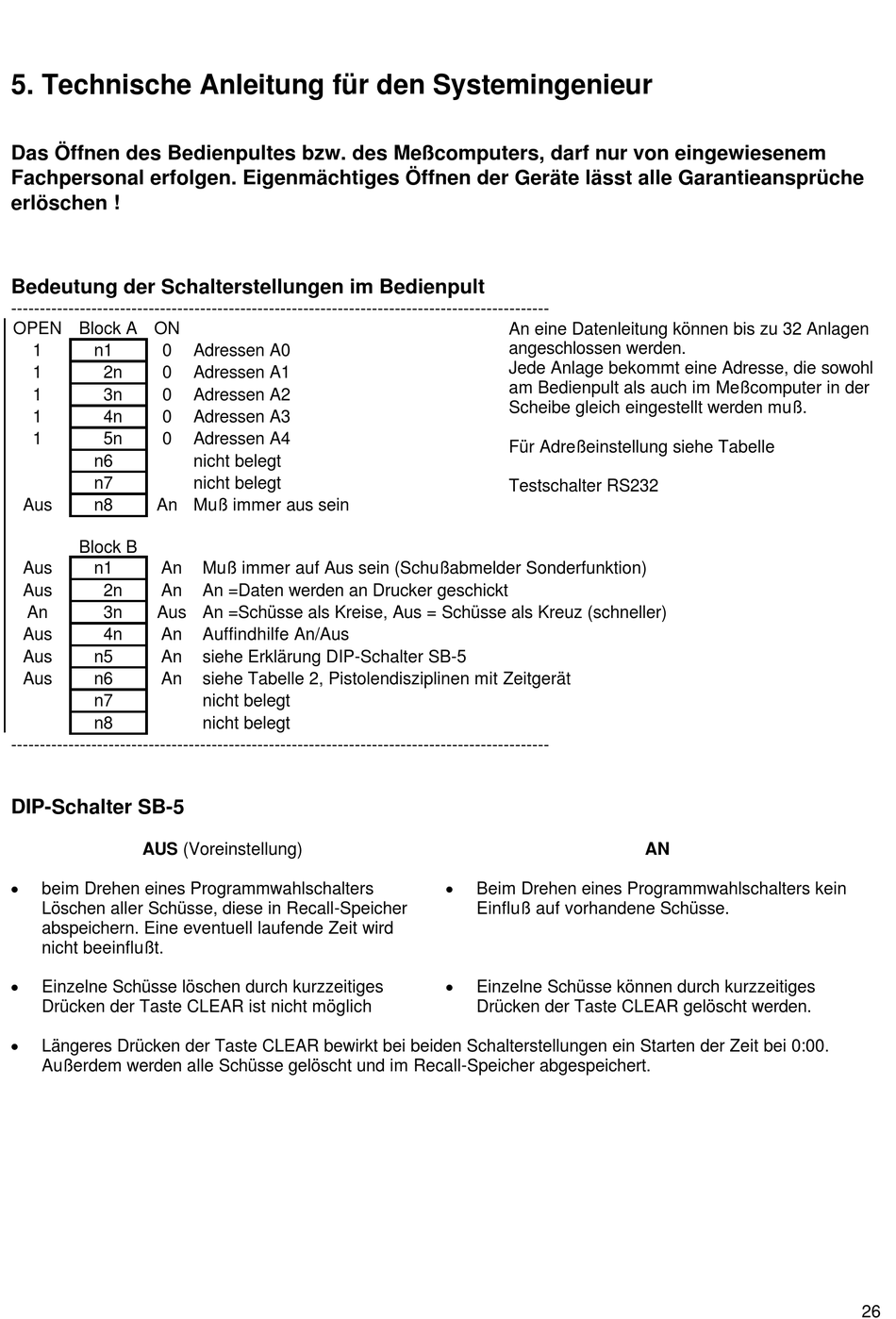

5. Technische Anleitung für den Systemingenieur
Das Öffnen des Bedienpultes bzw. des Meßcomputers, darf nur von eingewiesenem
Fachpersonal erfolgen. Eigenmächtiges Öffnen der Geräte lässt alle Garantieansprüche
erlöschen !
Bedeutung der Schalterstellungen im Bedienpult
----------------------------------------------------------------------------------------------
OPEN Block A ON
1
n1n
0
1
n2n
0
1
n3n
0
1
n4n
0
1
n5n
0
n6n
n7n
Aus
n8n
An Muß immer aus sein
Block B
Aus
n1n
An
Aus
n2n
An
An
n3n
Aus An =Schüsse als Kreise, Aus = Schüsse als Kreuz (schneller)
Aus
n4n
An
Aus
n5n
An
Aus
n6n
An
n7n
n8n
----------------------------------------------------------------------------------------------
DIP-Schalter SB-5
AUS (Voreinstellung)
beim Drehen eines Programmwahlschalters
Löschen aller Schüsse, diese in Recall-Speicher
abspeichern. Eine eventuell laufende Zeit wird
nicht beeinflußt.
Einzelne Schüsse löschen durch kurzzeitiges
Drücken der Taste CLEAR ist nicht möglich
Längeres Drücken der Taste CLEAR bewirkt bei beiden Schalterstellungen ein Starten der Zeit bei 0:00.
Außerdem werden alle Schüsse gelöscht und im Recall-Speicher abgespeichert.
Adressen A0
Adressen A1
Adressen A2
Adressen A3
Adressen A4
nicht belegt
nicht belegt
Muß immer auf Aus sein (Schußabmelder Sonderfunktion)
An =Daten werden an Drucker geschickt
Auffindhilfe An/Aus
siehe Erklärung DIP-Schalter SB-5
siehe Tabelle 2, Pistolendisziplinen mit Zeitgerät
nicht belegt
nicht belegt
An eine Datenleitung können bis zu 32 Anlagen
angeschlossen werden.
Jede Anlage bekommt eine Adresse, die sowohl
am Bedienpult als auch im Meßcomputer in der
Scheibe gleich eingestellt werden muß.
Für Adreßeinstellung siehe Tabelle
Testschalter RS232
Beim Drehen eines Programmwahlschalters kein
Einfluß auf vorhandene Schüsse.
Einzelne Schüsse können durch kurzzeitiges
Drücken der Taste CLEAR gelöscht werden.
AN
26
