INSTALLATION
FR
INSTALLATION DE LA COMMANDE
La commande est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne instal-
lation est requise afin de ne pas compromettre ses performances ainsi que celles des commandes situées
à proximité.
Pour ce motif, la commande doit être distant d'au moins:
• 25 cm du compas.
• 25 cm de tout appareil radio récepteur.
• 1 m de tout appareil radio de transmission (excepté SSB).
• 2 m de tout appareil radio de réception et transmission SSB.
• 2 m du parcours suivi du faisceau radar.

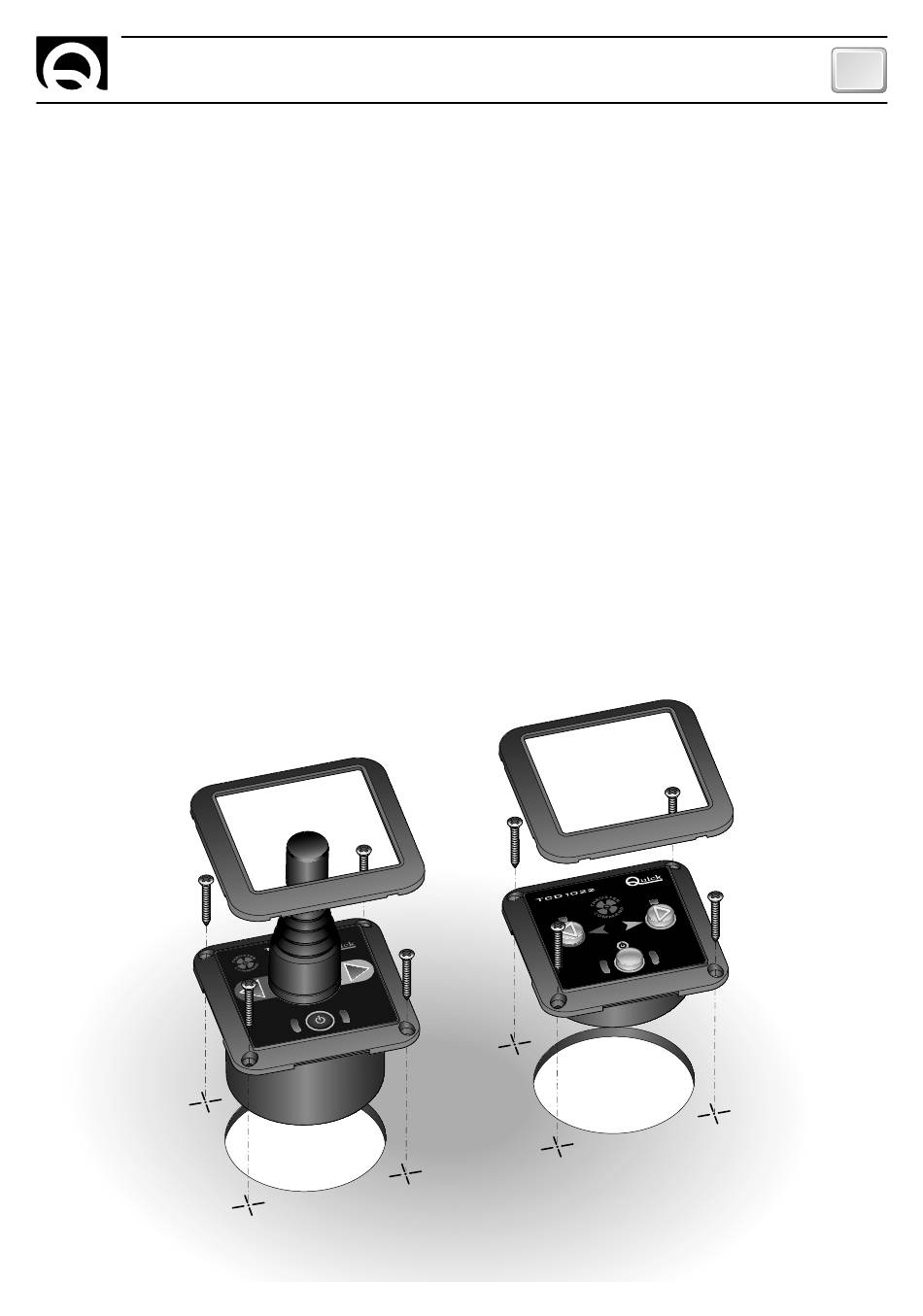

Après avoir choisi la position de la commande, procéder comme indiqué ci-après:
• Placer le gabarit de perçage (livré avec le produit) sur la surface où la commande sera installée.
• Marquer le centre de chaque orifice.
• Réaliser la découpe pour le dos de l'instrument avec une fraise de diamètre 60 mm.
• Retirer le gabarit et les éventuelles ébarbures présentes sur les orifices.
• Insérer la commande dans le logement.
• Fixer la commande au panneau avec quatre vis à tête évasée (non fournies).
• Placer le châssis sur la commande.
TCD 1042 TCD 1022
