Watson-Marlow 313U Betriebsanleitung

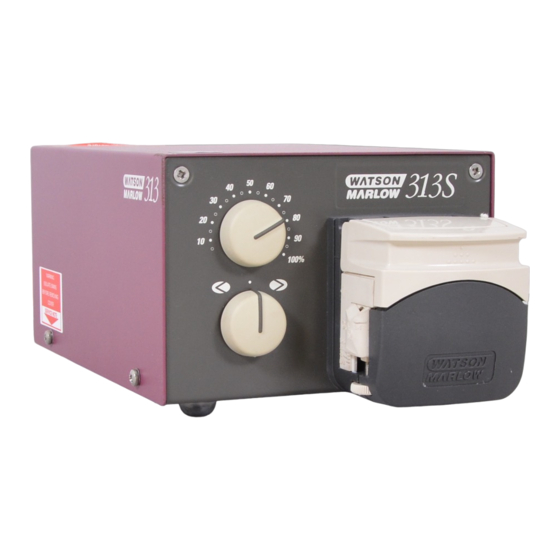

Pumpeneinheit
Quicklinks
Verwandte Anleitungen für Watson-Marlow 313U
Inhaltszusammenfassung für Watson-Marlow 313U
- Seite 1 313F, 313S, 313U, 313T 313fstu-d-03.pdf...
- Seite 2 Angebliche Garantien im Namen von Watson-Marlow Limited, die durch irgendeine Person, einschließlich der Vertreter von Watson-Marlow Limited, einer Niederlassung oder eines authorisierten Händlers, gegeben wurden und nicht mit den Bedingungen dieser Garantie übereinstimmen, sind in keiner Weise bindend für Watson-Marlow Limited, es sei denn, daß...
- Seite 3 Auf diese Weise wirken Sie der Streckung, die normalerweise bei Marprene auftritt, entgegen. Oft wird dies übersehen und verursacht so eine kürzere Schlauchlebensdauer. Die in dem Watson-Marlow Katalog veröffentlichte „Chemische Beständigkeitsliste“ gilt nur als Richtlinie. Sollten Sie Zweifel bezüglich der Kompatibilität des Schlauchmaterials und des zu fördernden Mediums haben, fordern Sie bitte eine Schlauchmusterkarte an und tauchen den Schlauch zum Testen in das Medium.
- Seite 4 313S/D, 313U/D Manueller Betrieb • Stellen Sie den Spannungswähler entweder auf 120V für einphasige Wechselstromquellen von 100V - 120V 50/60 Hz oder auf 240V für einphasige Wechselstromsquellen von 220V - 240V 50/60 Hz. • Stellen Sie die Pumpe mit Hilfe des an der Front befindlichen Potentiometers auf die erforderliche Drehzahlleistung.
- Seite 5 313U Fernsteuerungsmodus Stop/Start Der Ansteuerungsschalter muß an Kontakt 7 und 14 des 25D angeschlossen werden. Schließen Sie den Kontakt, um die Pumpe zu stoppen, öffnen des Kontaktes bedeutet laufen. Ohne eine Verbindung wird die Pumpe nicht anlaufen. Die Pumpe wird auch dann von einem Start/Stopp-Fernsignal gesteuert, wenn sie unter manueller Bedienung läuft.
- Seite 6 M3 Schrauben zu lösen, die sich an der Rückseite des Antriebs befinden und der Verschlussdeckel der “S”- Ausführung ist abzunehmen. Schieben Sie die 313U Erweiterungskarte in die Vertiefung der Rückwand ein, klappen Sie die Karte herunter, um die DIN-Kantenstecker auszurichten und drücken Sie die Karte in ihre Stellung. Setzen Sie die vier M3 Schrauben wieder an der Karte ein und befestigen Sie diese sicher an der Rückwand.
- Seite 7 313T Mit Hilfe der Zeitgeberkarte 313T werden die manuell gesteuerten 313S/D Antriebe in 313T/D Antriebe konvertiert, mit denen die Durchführung einfacher Dosierungsabläufe möglich ist. Mit dem Schiebeschalter Einzel/Laufend/Wiederholen kann der Anwender zwischen Einzeldosierung, laufendem manuellen Pumpen oder Wiederholung des Dosierungsablaufs wählen. Diese Anweisung ist in Verbindung mit dem der Pumpe beigelegten Handbuch zu verwenden.
- Seite 8 25-polige -DIN Buchse Pflege und Wartung Die planmäßige Wartung der Antriebe 313F, 313S und 313U beschränkt sich auf die Inspektion und den Austausch der Kohlebürsten des Motors, bevor diese auf weniger als 6mm Länge abgenutzt sind. Die Nutzdauer der Kohlebürsten hängt von den Einsatzbedingungen der Pumpe ab, es kann jedoch eine Mindestleistung von 7.500 Betriebsstunden bei...
- Seite 9 Pumpenköpfe 313 Und 314 Für den Anbau an die Antriebe 313F/D, 313S/D und 313U/D eignen sich die Pumpenköpfe 313 mit drei Rollen bzw. die Pumpenköpfe 314 mit vier Rollen. Der Pumpenkopf 313 verfügt über drei Rollen und ist für hohe Förderraten ausgelegt, während der Pumpenkopf 314 über vier Rollen verfügt als Option mit geringerem Pulsieren und akkurateren Fördermengen zur Verfügung steht.
- Seite 10 Einlegen des Schlauches • Vor dem Einlegen des Schlauches ist die Pumpe auszuschalten. • Öffnen Sie den Pumpenkopfdeckel vollständig. • Stellen Sie die Schlauchklemmen des Pumpenkopfes bei geöffnetem Deckel auf die erforderliche Schlauchgröße ein. Dazu sind die an beiden Seiten des Pumpenkopfes angebrachten Werte zu verwenden. •...
- Seite 11 Installation eines Ausbaupumpenkopfes • Nehmen Sie den ursprünglichen 313 bzw. 314 Pumpenkopf ab. Dazu ist der Sperrhebel für die Bajonettplatte zurück zur Rückwand des Antriebs zu drücken und der Pumpenkopf ist soweit im Uhrzeigersinn zu drehen, bis er von den Bajonetthalteplatten nicht mehr gehalten wird.
- Seite 12 Schalter (Schiebe-) 250 VAC FS 0003 Sicherung 1,0 A, T-Ausführung SW 0147 Schalter (Kipp-) 250 VAC DE 1661H Erdungskabel DE 1649H LT/AC Kabelbaum TF 0047 Transformator DE 1650H/ DE 1632H Kabelbaum für Steuerung (313F/D)/ (313S/D, 313U/D) BM0019 Kohlebürste für Motor...
- Seite 13 313 (ml/min) Fördermengen Schlauch-Nr Schlauch ID Schlauch ID " 1/50 1/32 1/16 3/16 5/16 0.15 0.33 1000 1440 2000 2.5 - 50 0.07-1.5 0.15-3 0.65-13 2.5-50 5.5-110 9-180 12.5-250 20 - 400 0.6-12 1.4-28 5.4-108 20-400 44-880 72-1440 100-2000 314 (ml/min) Fördermengen Schlauch-Nr Schlauch ID...
- Seite 14 Anzahl der Pumpenköpfe 313 and 314 Peroxide/ Platinum Silicone (0 = bar = 2) (0.5 = bar = 2.0) Schlauch-Nr Schlauch ID Schlauch ID " 1/50 1/32 1/16 3/16 5/16 1/50 1/32 1/16 3/16 5/16 313 and 314 Marprene, Tygon, Neoprene, Viton (0 = bar = 0.5) (0.5 = bar = 2.0) Schlauch-Nr...
- Seite 15 Andwendungen verwendet werden, die mit Patienten direkt verbunden sind. Die in diesem Katalog enthaltenen Informationen sind korrekt. Watson-Marlow Limited übernimmt jedoch keinerlei Haftung für irgendwelche Fehler, die darin enthalten sind und behält sich das Recht vor, Spezifikationen zu ändern ohne...
- Seite 16 313F 313S, 313U...
- Seite 17 Regulations you, the user are required to declare the substances which have been in contact with the product(s) you are returning to Watson-Marlow or any of its subsidiaries or distributors. Failure to do so will cause delays in servicing the product. Therefore, please complete this form to ensure that we have the information before receipt of the product(s) being returned.
