6.5 Ölverteiler mit Manometeranschluss
HINWEIS:
Um den Ölverteiler zu montieren muss zuerst die Anschlussplatte ohne
Verschlussschrauben, Anschlussnippel und Kupplungen montiert sein.
1.

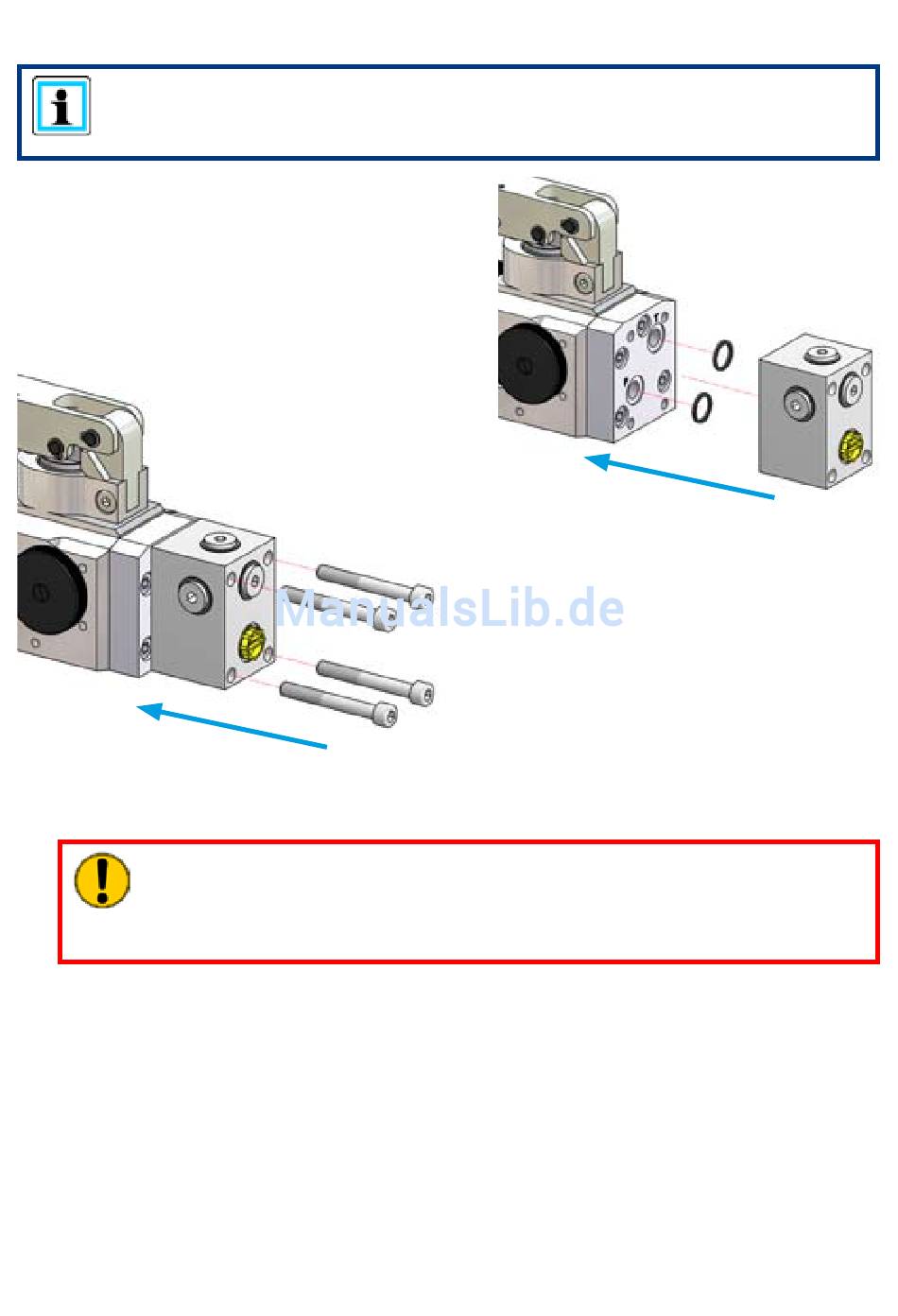

Legen Sie den Ölverteiler so auf die
Anschlussplatte, dass die Bohrungen „T"
und „P" des Ölverteilers genau über denen
der Anschlussplatte bzw. des Pumpenkopfes
liegen.
Achten Sie darauf, dass die Flächen staub-
und schmutzfrei sind.
3.
Nun schrauben Sie die entsprechend vorgesehenen Kupplungen, Anschlussnippeln
oder den Verschlussschrauben, um die Handpumpe wieder zu verschließen.
(Anschlussmoment M
ACHTUNG!
Verschließen Sie nach Abschluss der Arbeiten alle Leitungen durch
Verschlussschrauben und/oder Staubschutzkappen, um einer Verunreinigung
der Handpumpe vorzubeugen.
= 40 Nm)
A
2.
Stecken Sie die 4 Befestigungsschrauben
in die vorgesehenen Bohrungen und
ziehen Sie diese mit einem Drehmoment
von 32 Nm fest.
15
