8 | Elektrische Installation
Kabelanschluss durchführen
• GEFAHR
• Anschlusskabel an Motorschutzschalter/Sicherungselemente und Revisi-
onsschalter anschliessen.
• Auf richtigen Anschluss der Phasenleiter achten.
• Alle Kabeleinführungen spritzwasserdicht verschliessen.
• Vorhandene Netzspannung und Netzfrequenz mit Angaben auf dem Motor-
typenschild vergleichen und Anschlussart des Elektromotors bestimmen
(Dreieck- oder Sternschaltung).
W2
U1
L1

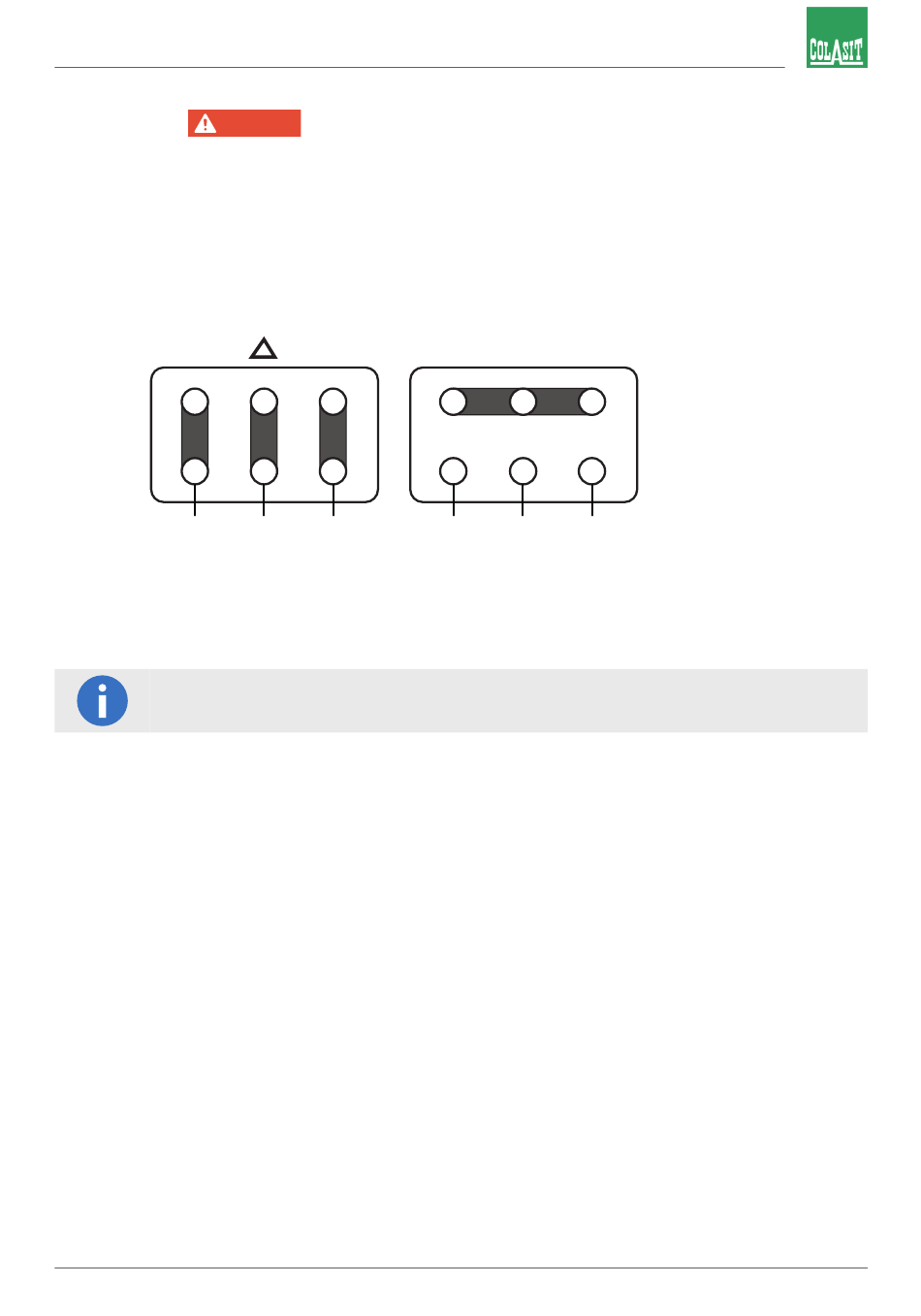

Abb. 28: Anschlussbelegung für Dreieck- und Sternschaltung
• Klemmenkasten am Elektromotor öffnen.
• Falls notwendig, die Brücken am Klemmbrett gemäss Anschlussbelegung
umsetzen.
Die Anschlussbelegung befindet sich auch auf der Innenseite vom Deckel des
Klemmenkastens.
• Phasenleiter (L1, L2, L3) des Motoranschlusskabels in der richtigen Reihen-
folge an das Klemmbrett anschliessen.
• Isolierte Ringkabelschuhe für Phasenleiter verwenden.
• Schutzleiter (PE) mit Ringkabelschuh und gezahnter Kontaktscheibe am
Schutzleiteranschluss im Klemmenkasten befestigen.
• Kontrollieren:
• Nur ATEX Kabelverschraubung(en) und ATEX Blindstopfen sind er-
laubt.
• Kabelverschraubung am Klemmenkasten ist für Durchmesser des An-
schlusskabels geeignet.
• Alle nicht verwendeten Kabeleingänge am Klemmenkasten sind mit
Blindstopfen wasserdicht verschlossen.
• Dichtring und Dichtfläche am Klemmenkasten sind sauber.
• Klemmenkasten schliessen.
48 / 84
Vor Arbeitsbeginn auf Spannungsfreiheit prüfen.
U2
V2
V1
W1
L2 L3
Betriebsanleitung CRDV-R 200-315 ATEX | Version 1.0-de
Y
W2 U2
V2
U1
V1
W1
L1 L2 L3
