Pico Technology PicoScope 5443B Kurzanleitung

FR
Oscilloscopes de la série PicoScope
Options d'alimentation
Les oscilloscopes de la série PicoScope 5000 issus de la Pico
Technology disposent de 2 options d'alimentation :
1) Mise sous tension de 1 ou 2 canaux actifs
• Connectez votre oscilloscope PC directement au PC ou via
un hub USB alimenté avec le câble USB double alimentation
fourni (voir l'illustration n° 2 ci-dessous).
• Si Windows affiche un avertissement concernant le test du
logo Windows, cliquez sur « Continuer quand même » pour
terminer l'installation et commencer à utiliser l'oscilloscope.
• Un message s'affichera dans la barre des tâches Windows
une fois l'installation terminée.
2) Mise sous tension de 3 ou 4 canaux actifs
• Branchez l'adaptateur sur une prise secteur, puis connectez
le câble CC à la prise CC à l'arrière de l'oscilloscope.
• Connectez votre oscilloscope PC au PC avec le câble USB
fourni (voir l'illustration n° 1 ci-dessous).
• Attendez que l'ordinateur détecte automatiquement et
configure l'oscilloscope.
• Si Windows affiche un avertissement concernant le test du
logo Windows, cliquez sur « Continuer quand même » pour
terminer l'installation et commencer à utiliser l'oscilloscope.
• Un message s'affichera dans la barre des tâches Windows
une fois l'installation terminée.
Remarque : si vous connectez ou déconnectez l'adaptateur
CC pendant que l'oscilloscope fonctionne, il redémarrera
automatiquement, mais toutes les données non enregistrées
seront perdues.
1
DO223-1
ZHS
® 5000 PicoScope ® 5000 系列示波器
电源选件
Pico Technology 的 PicoScope 5000 系列示波器提供两
个电源选件：
1) 为 1 个或 2 个有源通道供电
• 将 PC 示波器直接连接到 PC 机，或使用提供的双头 USB
缆线通过加电的 USB 集线器连接到 PC 机（请见下面的
图 2）。
• 如果 Windows 显示警告信息，提示 Windows 徽标测
试，必须单击"继续"才能完成安装，开始使用示波器。
• 安装完成后，Windows 任务栏上将会显示相关信息。
2) 为 3 个或 4 个有源通道供电
• 将电源示配器插入主电源，将直流缆线连接到示波器背面
的直流电源插孔。
• 使用提供的单头 USB 缆线将 PC 示波器连接到 PC 机（
请见下面的图 1）。
• 让计算机自动检测并配置示波器。
• 如果 Windows 显示警告信息，提示 Windows 徽标测
试，必须单击"继续"才能完成安装，开始使用示波器。
• 安装完成后，Windows 任务栏上将会显示相关信
息。
注意：如果在示波器运行时连接或断开直流适配器，它将自
动重新启动，但所有未保存的数据都将丢失。
2 1
Pico Technology is a registered trademark of Pico Technology Ltd.
EN
PicoScope ®
Power Options
The PicoScope 5000 Series oscilloscopes from
Pico Technology have two power options:

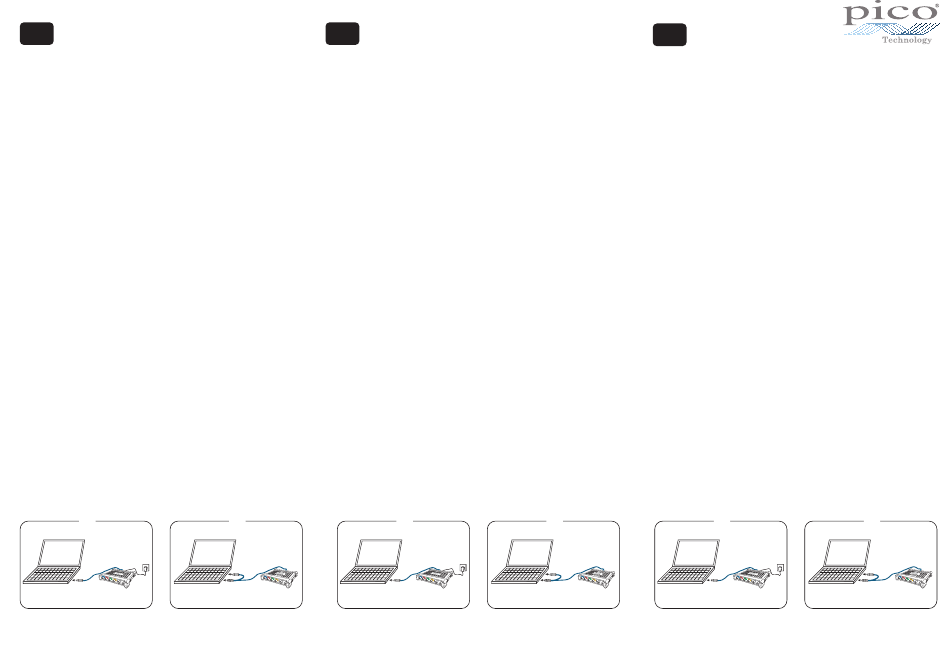

1) Powering 1 or 2 active channels
• Connect your PC Oscilloscope direct to the PC or via a
powered USB hub using the double-headed USB cable
supplied (see image 2 below).
• If Windows displays a warning message about Windows
Logo testing you must click 'Continue Anyway' to complete
the installation and start using the oscilloscope.
• A message will appear on the Windows taskbar when
installation is complete.
2) Powering 3 or 4 active channels
• Plug the power adapter into the mains and connect the
DC cable to the DC power socket on the rear of the
oscilloscope.
• Connect your PC Oscilloscope to the PC using the single-
headed USB cable supplied (see image 1 below).
• Allow the computer to automatically detect and configure
your oscilloscope.
• If Windows displays a warning message about Windows
Logo testing you must click 'Continue Anyway' to complete
the installation and start using the oscilloscope.
• A message will appear on the Windows taskbar when
installation is complete.
Note: If you connect or disconnect the DC adaptor while the
oscilloscope is in operation it will restart automatically, but any
unsaved data will be lost.
2 1
5000 Series Oscilloscopes
2
Copyright © Pico Technology Ltd. 2012
