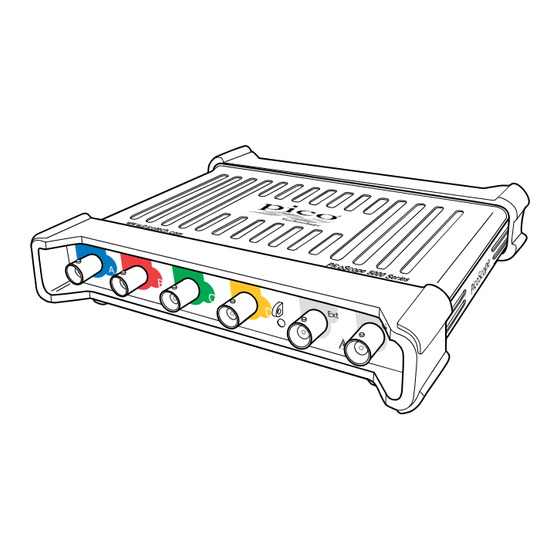

- Seite 1 ® PicoScope 5000-Serie A und B Oszilloskope mit flexibler Auflösung Benutzerhandbuch ps5000ab.de r5...
-
Seite 2: Inhaltsverzeichnis
4 Installation .......................... 9 5 Produktinformationen ...................... 10 1 Modellvergleichstabelle ........................10 2 Anschlussdiagramme .......................... 11 3 Anschlussinformationen ........................12 4 Sondenkompensierung ........................13 6 Glossar ..........................14 Index ............................. 16 ps5000ab.de r5 Copyright © 2013–2017 Pico Technology Limited. Alle Rechte vorbehalten. -
Seite 3: Herzlich Willkommen
Fünf Jahre Garantie: Wir gewähren auf das Oszilloskop ab dem Kaufdatum eine fünfjährige Garantie gegen Fabrikationsfehler. Weitere Informationen über die Oszilloskope der PicoScope 5000-Serie A und B finden Sie in der Modellvergleichstabelle in diesem Handbuch und in den Spezifikationstabellen in den Datenblättern zur... -
Seite 4: Einführung
Produkt weist darauf hin, die Sicherheitshinweise und die Bedienungsanleitung zu lesen. Vorsicht vor statischen Entladungen. Statische Entladungen können Bauteile beschädigen. Überspannungskategorie nach IEC 61010 Dieses Produkt nicht im Hausmüll entsorgen ps5000ab.de r5 Copyright © 2013–2017 Pico Technology Limited. Alle Rechte vorbehalten. -
Seite 5: Produktbenutzung
Benutzerhandbuch zu den Oszilloskopen mit flexibler Auflösung der PicoScope 5000-Serie A und B 2.1.2 Produktbenutzung WARNUNG Um schwere oder tödliche Verletzungen zu vermeiden, verwenden Sie das Produkt nur wie angewiesen an, und benutzen Sie nur mitgelieferte oder empfohlene Zubehörteile. Wenn das Produkt nicht gemäß... -
Seite 6: Erdung
Um schwere oder tödliche Verletzungen zu vermeiden, darf das Oszilloskop nicht direkt mit dem Netzstrom verbunden werden. Verwenden Sie zur Messung von Netzspannung eine dafür zugelassene, isolierte Differenzialsonde, wie z. B. die auf der Website von Pico Technology aufgeführte TA041. -
Seite 7: Umgebung
Benutzerhandbuch zu den Oszilloskopen mit flexibler Auflösung der PicoScope 5000-Serie A und B ACHTUNG Vermeiden Sie mechanische Belastung oder zu scharf gebogene Schleifen für alle Anschlusskabel, einschließlich Koaxkabel und Verbinder. Eine unsachgemäße Handhabung kann Seitenwände verbiegen und dadurch die Leistung sowie die Messgenauigkeit herabsetzen. -
Seite 8: Konformität
Beseitigung zu Lasten des Anwenders geht. 2.2.2 CE-Hinweis Die Oszilloskope der PicoScope 5000-Serie A und B erfüllen die wesentlichen Anforderungen der EMV- Richtlinie 2014/30/EU und wurden entsprechend der Norm EN 61326-1:2013 über Störaussendung und Störfestigkeit der Klasse A geprüft. -
Seite 9: Warenzeichen
Microsoft Corporation. Garantie Pico Technology gewährleistet, sofern nicht anders angegeben, für einen Zeitraum von 5 Jahren ab dem Lieferdatum, dass die gelieferte Ware frei von Material- und Verarbeitungsfehlern ist. Pico Technology übernimmt keine Haftung für Defekte, die durch übliche Abnutzung, mutwillige Beschädigung, Fahrlässigkeit, anormale Betriebsbedingungen oder Abweichungen von den mündlichen oder... -
Seite 10: Lieferumfang
Lieferumfang Lieferumfang Die Oszilloskope der PicoScope 5000-Serie A und B werden mit folgenden Komponenten geliefert: · Standard-USB-Kabel (nur für 4-Kanal-Oszilloskope) · USB-Kabel mit zwei Steckern · Netzadapter (nur für 4-Kanal-Oszilloskope) · Software- und Referenz-CD · Kurzanleitung · Zwei oder vier Sonden (siehe Modellvergleichstabelle für Sondendetails) -
Seite 11: Installation
Steckern an zwei freie, spannungsversorgte USB-Anschlüsse am PC oder USB-Hub an (siehe Abbildung 1 unten). Stromversorgung von 4-Kanal-Oszilloskopen Wenn Sie bei den 4-Kanal-Oszilloskopen der PicoScope 5000-Serie einen oder zwei Kanäle verwenden, gibt es zwei Möglichkeiten für die Spannungsversorgung. 1. Wenn Ihr Computer oder USB-Hub nicht über zwei freie, spannungsversorgte USB-Anschlüsse verfügt, schließen Sie Ihr Oszilloskop der PicoScope 5000-Serie mit dem mitgelieferten USB-Kabel mit einem... -
Seite 12: Produktinformationen
Produktinformationen Produktinformationen Modellvergleichstabelle Vollständige Spezifikationen und weitere Informationen finden Sie auf der Webseite der PicoScope 5000- Serie oder auf dem Datenblatt zur PicoScope 5000-Serie auf unserer Webseite und auf Ihrer Software- und Referenz-CD. 2-Kanal-Modelle Pufferspeicher* Maximale Wellenform- Mitgelieferte Modell 12-Bit-Modus... -
Seite 13: Anschlussdiagramme
Benutzerhandbuch zu den Oszilloskopen mit flexibler Auflösung der PicoScope 5000-Serie A und B Wie die maximale Abtastrate aufgrund der Auflösung unterschiedlich ist, und die Anzahl der verwendeten Kanäle Maximale Abtastrate mit der Anzahl verwendeter Kanäle Auflösung Beliebiger 1-Kanal Beliebige 2 Kanäle Beliebige 3 Kanäle... -
Seite 14: Anschlussinformationen
Standard-BNC-Anschlüssen und Standard-Eingangsimpedanz. Sie sind daher mit den meisten Oszilloskopsonden kompatibel, einschließlich der 10:1- und geschalteten 1:1/10:1-Varianten. Die mit den Oszilloskopen der PicoScope 5000-Serie A und B gelieferten Sonden wurden spezifisch für die Verwendung mit dem jeweiligen Oszilloskop abgestimmt. Um eine optimale Leistung sicherzustellen, sollten Sie die mitgelieferten Sonden verwenden. -
Seite 15: Sondenkompensierung
Benutzerhandbuch zu den Oszilloskopen mit flexibler Auflösung der PicoScope 5000-Serie A und B Quelle zu verwenden. Diese Kanäle arbeiten mit digitaler Triggerung (auf einen Abtastzeitraum genau) und bieten eine vertikale Auflösung von 1 LSB. Sondenkompensierung Es wird empfohlen, jede Oszilloskopsonde vor der Verwendung mit Ihrem PicoScope zu kompensieren. -
Seite 16: Glossar
Oszilloskops zu quantifizieren. Oszilloskop mit flexibler Auflösung. Ein Instrument, das durch den Anschluss eines Oszilloskops der PicoScope 5000-Serie A und B an einen Computer entsteht, auf dem die PicoScope-Software ausgeführt wird. PicoScope-Software. Diese Software ist im Lieferumfang aller unserer Oszilloskope enthalten. Zusammen mit Ihrem PicoScope-Gerät wird Ihr PC zu einem Oszilloskop und Spektrumanalysator. - Seite 17 Treiber. Ein Programm, das eine Hardwarekomponente steuert. Der Treiber für die Oszilloskope der ps5000a.dll PicoScope 5000-Serie A und B wird in Form einer 32-Bit oder 64-Bit für Windows DLL, bereitgestellt. Die Datei wird von der PicoScope-Software und benutzerdefinierten Anwendungen zur Steuerung der Oszilloskope verwendet.
-
Seite 18: Index
Hauptspeicher 10 Technische Daten 10 Treiber 15 Installation 9 USB 4, 9, 15 Kabel mit einem Stecker 4, 9 Kompensierungsausgang 11, 13 Kabel mit zwei Steckern 4, 9 Port 11 ps5000ab.de r5 Copyright © 2013–2017 Pico Technology Limited. Alle Rechte vorbehalten. - Seite 19 Benutzerhandbuch zu den Oszilloskopen mit flexibler Auflösung der PicoScope 5000-Serie A und B Vertikale Auflösung 15 Warenzeichen 7 Wechselstromadapter 4, 9 Zeitbasis 14 Copyright © 2013–2017 Pico Technology Limited. Alle Rechte vorbehalten. ps5000ab.de r5...
