M&C PSS Serie Betriebsanleitung Seite 16

12.1.1 ANSCHLUSS DER BEHEIZTEN LEITUNG MIT SPEZIALADAPTER
Messgas EIN
Schott-Verschraubung
Druckring 6mm Øi
PSS...
Stützhülse 4mm Øa

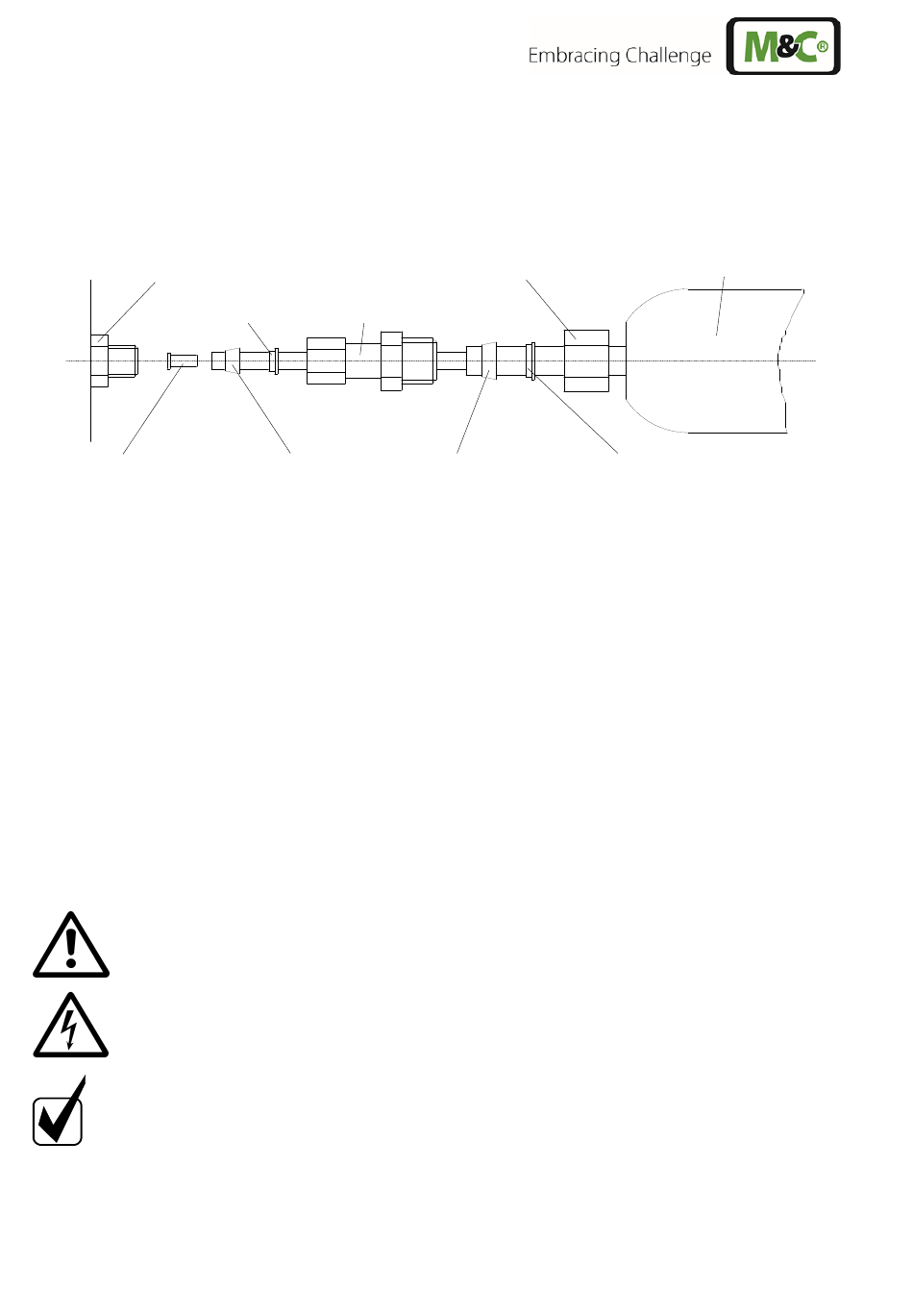

Abbildung 4 Anschluss der beheizten Leitung mit Spezialadapter
Spezialadapter gemäß obiger Zeichnung auf Teflonschlauch aufschieben;
•
Stützhülse in Teflonschlauch schieben;
•
• Teflonschlauch bis zum Anschlag in die Schott-Verschraubung 'Messgas EIN' stecken und
Adapter handfest anziehen;
• Adapter mit Schlüssel (SW 14) 1 1/4 Umdrehungen anziehen; hierbei die Kontermutter der
Schott-Verschraubung mit einem Schlüssel (SW 15) gegenhalten;
Das 10mm Rohr der Heizleitung bis zum Anschlag in den Adapter stecken und mit der
•
Überwurfmutter handfest anziehen;
Überwurfmutter mit Schlüssel (SW 19) 1 1/4 Umdrehungen festziehen; hierbei Adapter mit
•
Schlüssel gegenhalten;
Die Verschraubung ist nun gasdicht eingeschnitten und kann beliebig oft gelöst werden.
12.2 ELEKTRISCHE ANSCHLÜSSE
W A R N U N G !
H I N W E I S !
16
Adapter
Klemmring 6mm Øi Klemmring 10mm Øi
Falsche Netzspannung
Anschluss
Typenschildangabe achten!
Bei der Errichtung von Starkstromanlagen mit Nennspannungen
bis 1000V sind die Forderungen der VDE 0100 sowie Ihre
relevanten Standards und Vorschriften zu beachten!
Der Versorgungsstromkreis des Gerätes ist mit einer dem
Nennstrom
(Überstromschutz); die elektrischen Angaben können Sie den
technischen Daten entnehmen.
PSS-5 | 1.00.04
Überwurfmutter 10mm Øi
Druckring 10mm Øi
kann das
auf die richtige
entsprechenden
beheizte Messgasleitung
Gerät zerstören.
Netzspannung
Sicherung
www.mc-techgroup.com
Beim
gemäß
versehen
