Inhaltszusammenfassung für ENERMAX LIQMAX III PERFORMANCE ELC-LMT120-HF

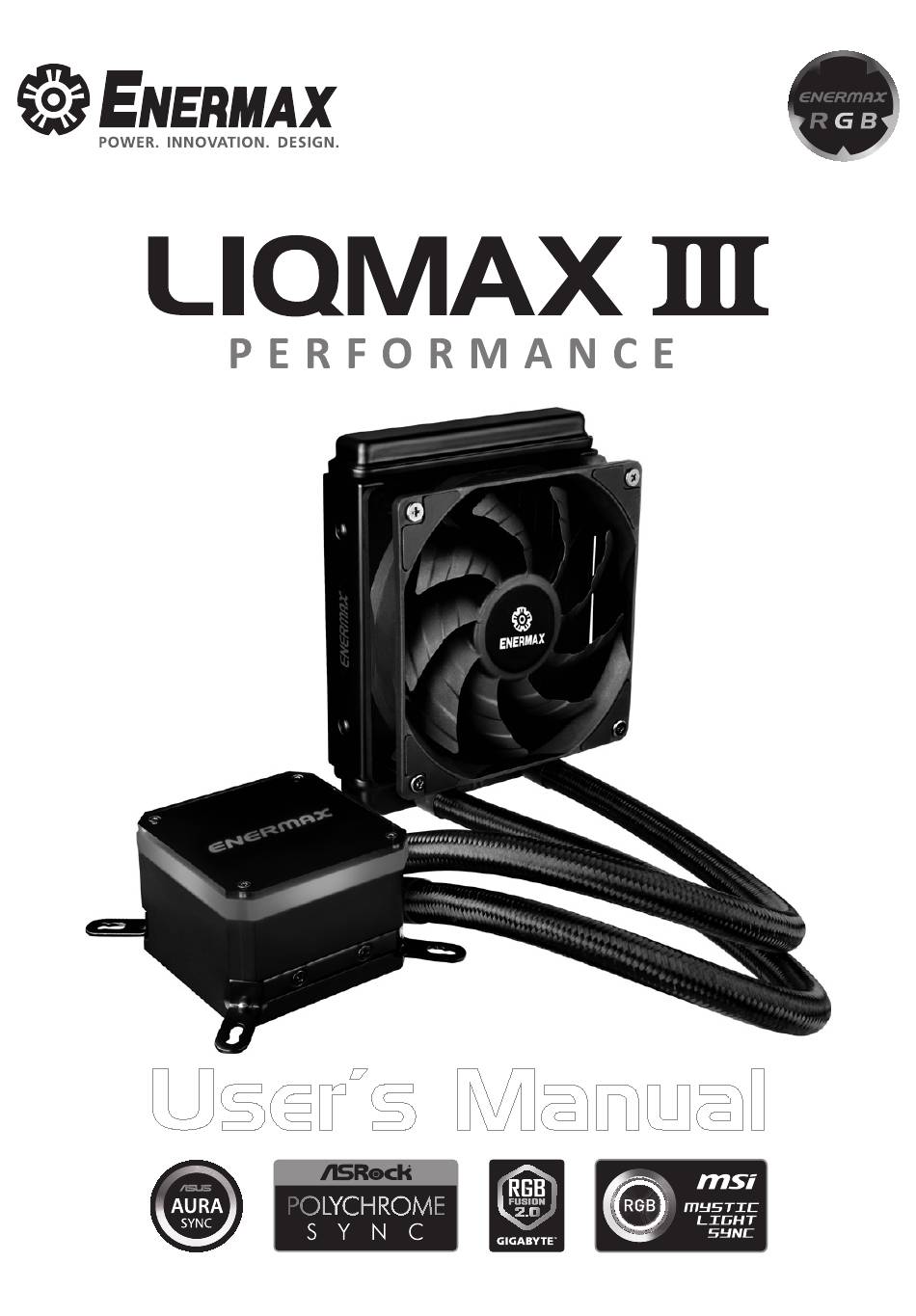

- Seite 1 All manuals and user guides at all-guides.com...
- Seite 2 Index All manuals and user guides at all-guides.com Limited Warranty ........................Warranty & Support informa�on for Australia ................. Specifica�on ..........................Part List ............................. Intel® Installa�on ........................AMD® Installa�on ........................- 1 -...
- Seite 3 This ENERMAX Technology Corpora�on product is warranted to be free from defects in material and workmanship for a period of two (2) years from the date of purchase. ENERMAX Technology Corpora�on agrees to repair or replace the product, at its own op�on and at no charge, if, during the warranty period, it is returned to nearest ENERMAX Technology Corpora�on subsidiary/agent with all shipping charges prepaid and if inspec�on reveals that...
- Seite 4 Web Site: h�p://www.enermax.com E-mail: enermax@enermax.com.tw This ENERMAX liquid cooler is warranted to be free from defects in material and workmanship for period stats in two(2) years. ENERMAX Technology Corpora�on agrees to repair or replace the product, at its own op�on and at no charge, if during the warranty perod, it is returned to nearest ENERMAX Technology Corpora�on subsidiary/agent with all shipping charges prepaid...
- Seite 5 Specifica�on All manuals and user guides at all-guides.com Model ELC-LMT120-HF Cold Plate Material Copper Bearing Ceramic Bearing MTBF 50,000 hrs Motor Speed 3100 rpm ± 10 % Pump Rated Voltage 12 V 0.4 A Rated Current - Pump (A) or 0.49A if not connected to 4 pin RGB connector (12V/G/R/B) Rated Current - RGB LED (A) 0.18 A Dimension...
- Seite 6 Part List All manuals and user guides at all-guides.com Cooler x 1 Fan x 1 Back Plate x 1 Posi�on Screw x 4 Square Spacer x 1 Stand-off x 4 Case Screw x 8 Fan Screw x 8 Intel LGA 2011/2066 Screw x 4 AMD Clip x 1 Spring Screw x 4...
- Seite 7 All manuals and user guides at all-guides.com Intel Installa�on - 6 -...
- Seite 8 Intel Installa�on All manuals and user guides at all-guides.com Step 1 A�ach the fan and the radiator to the chassis. Schrauben Sie den Lü�er und den Radiator am Gehäuse fest. Fixez le ven�lateur et le radiateur sur le châssis. Fissare la ventola e il radiatore al case. Fijar el ven�lador y el radiador a la caja.
- Seite 9 Intel Installa�on All manuals and user guides at all-guides.com Step 2 ＊LGA1150/1151/1155/1156/1366 LGA1366 LGA115X Insert the posi�on screws into the proper holes on the back plate. Then use the washers to fix the posi�on screws. 《 If your CPU pla�orm is Intel LGA2011/2011-3/2066, please skip to step 3-2》 Drehen Sie die Montageschrauben in die zu Ihrem Sockel passende Bohrung in der Backplate wie abgebildet an.《Wenn Sie einen LGA2011/2011-3/2066-Sockel verwenden, gehen Sie bi�e zu Schri�...
- Seite 10 Intel Installa�on All manuals and user guides at all-guides.com Step 3-1 ＊LGA1150/1151/1155/1156/1366 Install the Intel back plate on to the back of motherboard; fix the back plate with the stand-off. Befes�gen Sie die Intel-Backplate auf der Mainboard-Rückseite. Schrauben Sie die Backplate mit den zugehörigen Abstandshaltern fest.
- Seite 11 Intel Installa�on All manuals and user guides at all-guides.com Step 3-2 ＊Intel LGA 2011/2011-3/2066 Tighten the Intel LGA2011/2011-3/2066 screw to the motherboard. Schrauben Sie die Backplate mit den passenden LGA2011/2011-3/2066-Abstandshaltern am Mainboard fest. Serrez la vis du support Intel LGA2011/2011-3/2066 à la carte-mère. Fissare i montan�...
- Seite 12 Intel Installa�on All manuals and user guides at all-guides.com Step 4 Apply the thermal grease evenly on the CPU surface. Verteilen Sie gleichmäßig eine dünne Schicht Wärmeleitpaste auf der CPU-Oberfläche. Appliquez une couche uniforme de pâte thermique sur la surface du CPU. Applicare in modo uniforme la pasta termica sulla superficie della CPU.
- Seite 13 Intel Installa�on All manuals and user guides at all-guides.com Step 5 Remove the protect film from the cold-plate. En�ernen Sie die Schutzfolie von der Kühlpla�e der Pumpe. Re�rez le film protecteur de la plaque-froide. Rimuovere la pellicola di protezione dalla piastra di raffreddamento. Quite la película de protección del bloque de refrigeración.
- Seite 14 Intel Installa�on All manuals and user guides at all-guides.com Step 6 Place the pump on the CPU and �ghten the spring screws un�l all four corners are secured. Platzieren Sie die Pumpe auf der CPU und drehen Sie die Federschrauben fest bis alle vier Seiten fixiert sind.
- Seite 15 Intel Installa�on All manuals and user guides at all-guides.com Step 7 Pump Pump 3 pin 4 pin Connect the pump power connector to the motherboard. No�ce: If you recognize that your mainboard's CPU fan or PWM sockets do not provide enough voltage to power the pump, please use the included 4-pin Molex adaptor and connect the pump directly to your PSU.
- Seite 16 Intel Installa�on All manuals and user guides at all-guides.com Step 8 4 pin Connect the fan connector to the motherboard. Schließen Sie den 4-Pin-PWM-Stecker des Lü�ers am Mainboard an. Branchez le connecteur du ven�lateur à la carte-mère. Collegare il conne�ore della ventola alla scheda madre. Conecte el conector del ven�lador a la placa madre.
- Seite 17 All manuals and user guides at all-guides.com AMD Installa�on - 16 -...
- Seite 18 AMD Installa�on All manuals and user guides at all-guides.com Step 1 A�ach the fan and the radiator to the chassis. Schrauben Sie den Lü�er und den Radiator am Gehäuse fest. Fixez le ven�lateur et le radiateur sur le châssis. Fissare la ventola e il radiatore al case. Fijar el ven�lador y el radiador a la caja.
- Seite 19 AMD Installa�on All manuals and user guides at all-guides.com Step 2 Remove the preinstalled Intel clip and install the AMD clip to the pump. En�ernen Sie die vorinstallierten Halterungen für Intel-Pla�ormen und mon�eren Sie die AMD-Halterungen an der Pumpe. Enlevez les clips Intel pré-installés et fixez les clips AMD à la pompe. Rimuovere il clip Intel preinstallato e installare il clip AMD alla pompa.
- Seite 20 AMD Installa�on All manuals and user guides at all-guides.com Step 3 Insert the posi�on screw into the appropriate hole on the back plate for your CPU socket. Place the square spacer on the central hole of the back plate. Drehen Sie die Montageschrauben in die zu Ihrem Sockel passende Bohrung in der Backplate.
- Seite 21 AMD Installa�on All manuals and user guides at all-guides.com Step 4 Install the AMD back plate on to the back of motherboard; fix the back plate with the stand-off. Befes�gen Sie die AMD-Backplate auf der Mainboard-Rückseite. Schrauben Sie die Backplate mit den zugehörigen Abstandshaltern fest. Installez la plaque arrière AMD sous la carte-mère à...
- Seite 22 AMD Installa�on All manuals and user guides at all-guides.com Step 5 Apply the thermal grease evenly on the CPU surface. Verteilen Sie gleichmäßig eine dünne Schicht Wärmeleitpaste auf der CPU-Oberfläche. Appliquez une couche uniforme de pâte thermique sur la surface du CPU. Applicare in modo uniforme la pasta termica sulla superficie della CPU.
- Seite 23 AMD Installa�on All manuals and user guides at all-guides.com Step 6 Remove the protect film from the cold-plate. En�ernen Sie die Schutzfolie von der Kühlpla�e der Pumpe. Re�rez le film protecteur de la plaque-froide. Rimuovere la pellicola di protezione dalla piastra di raffreddamento. Quite la película de protección del bloque de refrigeración.
- Seite 24 AMD Installa�on All manuals and user guides at all-guides.com Step 7 Place the pump on the CPU and �ghten the spring screws un�l all four corners are secured. Platzieren Sie die Pumpe auf der CPU und drehen Sie die Federschrauben fest bis alle vier Seiten fixiert sind.
- Seite 25 AMD Installa�on All manuals and user guides at all-guides.com Step 8 Pump Pump 3 pin 4 pin Connect the pump power connector to the motherboard. No�ce: If you recognize that your mainboard's CPU fan or PWM sockets do not provide enough voltage to power the pump, please use the included 4-pin Molex adaptor and connect the pump directly to your PSU.
- Seite 26 AMD Installa�on All manuals and user guides at all-guides.com Step 9 4 pin Connect the fan connector to the motherboard. Schließen Sie den 4-Pin-PWM-Stecker des Lü�ers am Mainboard an. Branchez le connecteur du ven�lateur à la carte-mère. Collegare il conne�ore della ventola alla scheda madre. Conecte el conector del ven�lador a la placa madre.
- Seite 27 Motherboard Sync All manuals and user guides at all-guides.com RGB Header +12V G R B to the motherboard. Connect the sync cable to a supported motherboard with RGB header. Verbinden Sie das Sync-Kabel mit einem kompa�blen Motherboard mit RGB-Header. Si la carte-mère est compa�ble avec la fonc�on RGB, branchez le câble RGB-Sync 4 broches à...
- Seite 28 All manuals and user guides at all-guides.com © 2019 ENERMAX TECHNOLOGY CORPORATION. All right reserved. Specifica�ons are subject to change without prior no�ce. Some trademarks may be claimed as the property of others. Sep. 2019...
