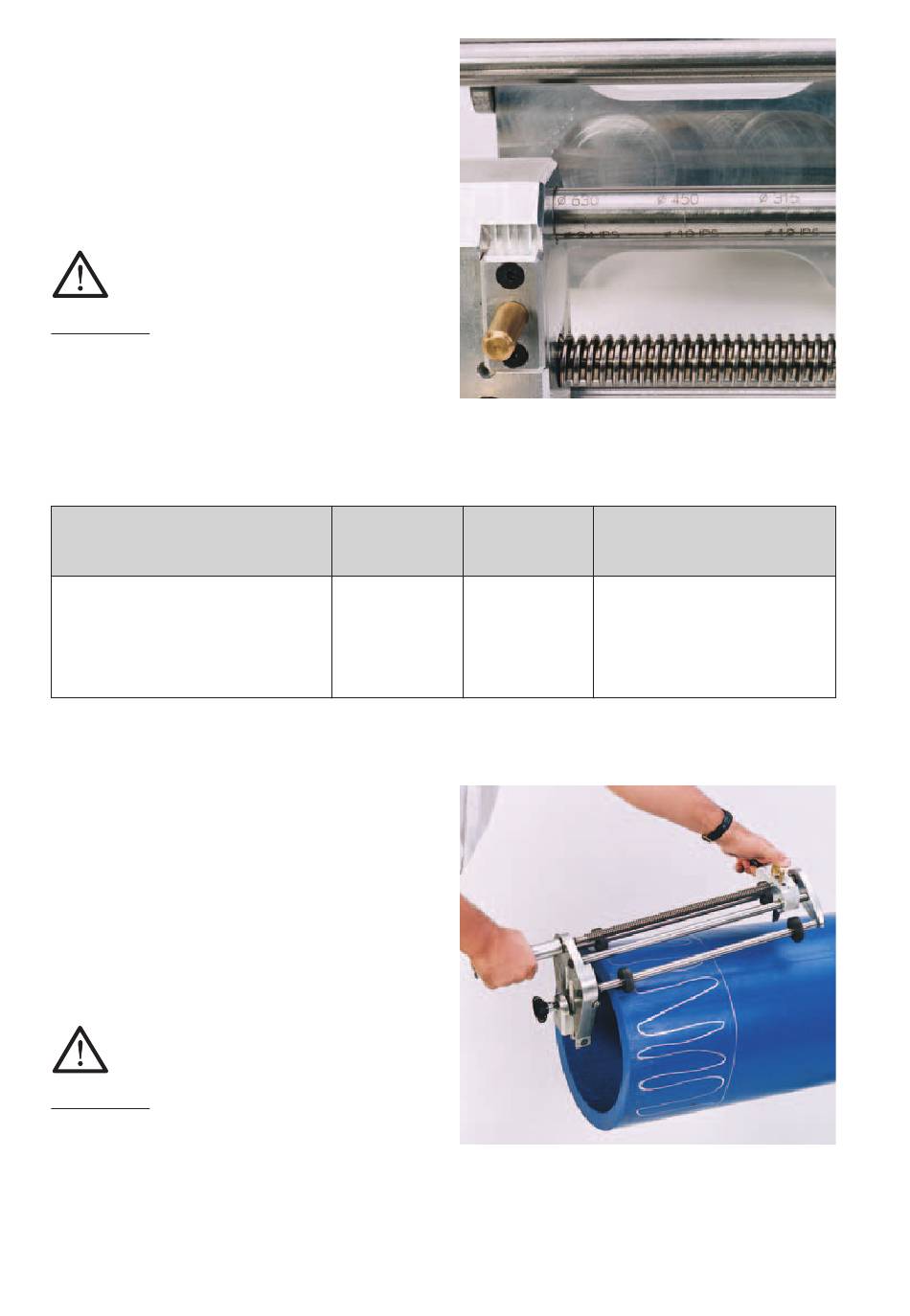

- Die Feineinstellung der Position
des Messergehäuses erfolgt
durch Drehung des Rollgriffs,
bis der gewählte Markierungs-
strich als Dimensionsbereich
bündig
am
abschließt (Abb. 4).
Achtung!
Schälmesser nicht gegen den
Spannschlitten stoßen!
Tabelle für die Einstellung der unterschiedlichen Rohrdimensionen:
Einstellmarkierung
am Schälgerät
Rohrdimension*
* maximal zulässige Abweichung der Nennwanddicke ± 3 mm.
• Schälgerät montieren:
- Gerät so über das Rohr führen,
dass sich der Spannschlitten im
Rohrinneren und das Schäl-
messer auf der Rohroberseite
befindet (Abb. 5). Die Front-
platte muss an der Rohrstirn-
kante anliegen.
Achtung!
Das Messer nicht über die Rohr-
oberfläche schieben.
6
Messergehäuse
d 315
d 250
d 280
d 315
Abb. 4
d 450
d 630 oder d 710
(abh. vom Baujahr)
d 355
d 500
d 400
d 560
d 450
d 630
d 710
Abb. 5
