Yard Force Q1W-SP01-1960 Originalbetriebsanleitung
Verwandte Anleitungen für Yard Force Q1W-SP01-1960
Inhaltszusammenfassung für Yard Force Q1W-SP01-1960

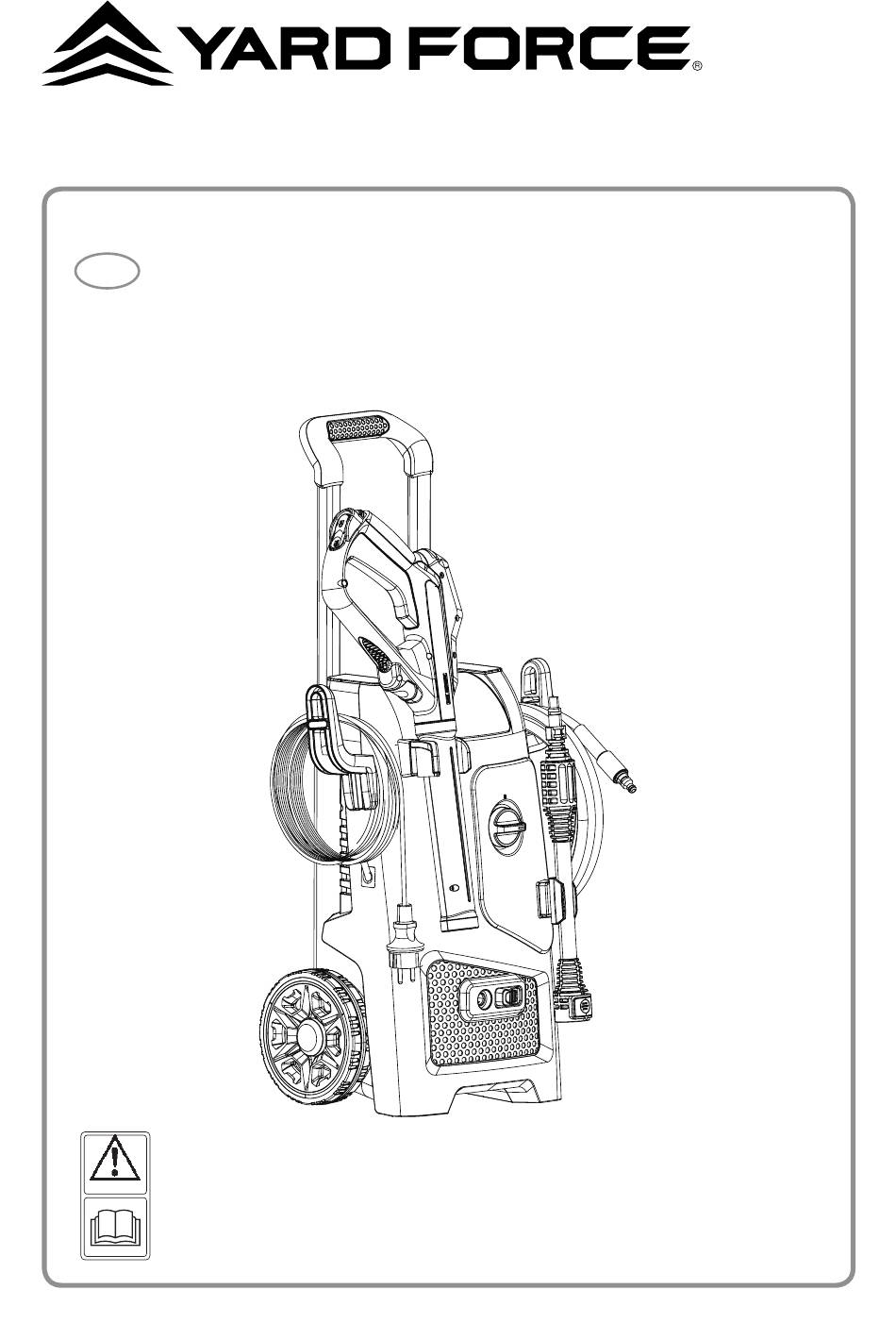

- Seite 1 EW U13B Q1W-SP01-1960 1800W HOCHDRUCKREINIGER ORIGINAL BETRIEBSANLEITUNG LESEN UND VERSTEHEN SIE DIE BEDIENUNGSANLEITUNG Bewahren Sie alle Warnhinweise und Anweisungen zum Nachlesen auf.
- Seite 5 < 40 °C (104 °F)
-
Seite 7: Inhaltsverzeichnis
EW U13B ORIGINAL BETRIEBSANLEITUNG INHALTSVERZEICHNIS Bestimmungsgemäßer Gebrauch Sicherheit Warnsymbole Technische Daten Gerätebeschreibung Reiniger montieren Bedienung Reinigung und Pflege Fehlersuche Konformitätserklärung Entsorgung... -
Seite 8: Bestimmungsgemäßer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH Der Reiniger ist ausschließlich für die Reinigung von Fassaden, Terrassen, Gehwegen, Gartengeräten, Maschinen, Fahrzeugen, Werkzeugen usw. konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Reiniger nur wie in dieser Bedienungsanleitung beschrieben. - Seite 9 SICHERHEIT - Betreiben Sie den Reiniger nicht, wenn er sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist. - Wenn das Netzkabel des Reinigers beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Seite 10 SICHERHEIT Stolperfalle wird. - Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten. - Lagern Sie den Reiniger nie so, dass er in eine Wanne oder in ein Waschbecken fallen kann. - Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist.
- Seite 11 SICHERHEIT - Dieser Reiniger kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Reinigers unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Seite 12 SICHERHEIT - Wenn ein Verlängerungskabel verwendet wird, müssen Netzstecker und Kupplung wasserdicht sein und dürfen nicht im Wasser liegen. Netzstecker und Kupplung müssen die Kennzeichnung IP44 tragen. Verwenden Sie eine Kabeltrommel, die die Steckdose mindestens 60 mm über dem Boden hält. WARNUNG! Verletzungsgefahr! H o c h d r u c k s t r a h l e n k ö...
- Seite 13 SICHERHEIT Arbeitsbereich, über die Sie stolpern könnten, wie Spielzeug oder Gartenmöbel. - Achten Sie auf einen sicheren Stand, besonders wegen des möglichen Rückstoßes beim Betätigen des Auslösers der Sprühpistole. - Seien Sie besonders vorsichtig bei der Reinigung von Reifen. Fahrzeugreifen und Reifenventile können beschädigt werden oder platzen, wenn sie unsachgemäß...
- Seite 14 SICHERHEIT geeigneten Augenschutz. - Verletzungen der Haut durch versehentliches Auftreffen des Hochdruckstrahls oder weggeschleuderter Teile und Schmutzpartikel. Tragen Sie bei der Arbeit mit dem Reiniger immer geeignete Schutzausrüstung, -kleidung und festes Schuhwerk. - Gehörschäden durch Lärmbelastung. Tragen Sie beim Arbeiten mit dem Reiniger einen geeigneten Hörschutz, um Schäden am Gehörsinn zu verhindern.
- Seite 15 SICHERHEIT nur Originalersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile. - Dieser Reiniger wurde für die Verwendung der vom Hersteller gelieferten oder empfohlenen Reinigungsmittel entwickelt. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Reinigers beeinträchtigen. - Stellen Sie den Reiniger auf einer ebenen, stabilen Oberfläche auf.
-
Seite 16: Warnsymbole
WARNSYMBOLE Sicherheitssymbole In dieser Anleitung werden verschiedene Symbole verwendet, die Sie auf mögliche Gefahren hinweisen sollen. Es ist wichtig, dass Sie die Sicherheitssymbole kennen und die zugehörigen Erklärungen verstanden haben. Die Warnhinweise selbst vermeiden keine Gefahren und können angemessene Verfahren zur Unfallverhütung nicht ersetzen. - Seite 17 WARNSYMBOLE Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen! Dieses Symbol weist darauf hin, dass Sie den Netzstecker sofort von der Stromversorgung trennen müssen, wenn das Kabel verdreht oder verknotet ist, es zertrennt wurde oder für den Fall, dass der Reiniger – auch für kurze Zeit –...
- Seite 18 WARNSYMBOLE Mit diesem Symbol gekennzeichnete Geräte entsprechen der Schutzklasse II. Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
-
Seite 19: Technische Daten
TECHNISCHE DATEN Modell EW U13B Leistungsaufnahme 1800W Betriebsdruck: max. Druck 13,5 MPa (135 bar) Nenndruck 9 MPa (90 bar) Eingangsdruck/-temperatur max. 0,6 MPa (6 bar) / 40 °C Schallleistungspegel = 91,7 dB(A) Garantierter Schallleistungspegel = 95 dB(A) Schalldruckpegel = 78 dB(A) K=3 dB(A) Vario-Druckdüse <... -
Seite 20: Gerätebeschreibung
GERÄTEBESCHREIBUNG Teileliste (Abb. A) Handgriff (höhenverstellbar) Sprühpistole Halter für Netzkabel Hauptkordel Wasserablauf Knopf zum Lösen der Schlauchschelle Sprühlanze Ein-/Ausschalter 10. Schlauch 11. Halter 12. Reinigungsnadel 13. Vario Druckdüse 14. Turbodüse 15. Kupplungselement für Wasseranschluss Prüfen Sie die mitgelieferten Teile (Abb. B) Packen Sie das Gerät vorsichtig aus und prüfen Sie, ob die folgenden Teile komplett vorhanden sind: Hochdruckreiniger... -
Seite 21: Reiniger Montieren
REINIGER MONTIEREN Montage des Zubehörs (Fig. C) Montieren Sie die 2 Haken auf der linken Seite des Gehäuses. (Beide Seiten) Bringen Sie den Pistolenhalter am vorderen Gehäuse an. Bringen Sie den Halter der Verlängerungslanze an der vorderen Zierblende an. WARNUNG! Verletzungsgefahr! Der Reiniger könnte unbeabsichtigt eingeschaltet werden und Verletzungen verursachen. -
Seite 22: Bedienung
BEDIENUNG Reiniger starten HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Reiniger kann zu Beschädigungen des Reinigers führen. Machen Sie sich vor der Inbetriebnahme des Reinigers mit allen Bedienelementen vertraut. Stellen Sie vor jedem Gebrauch sicher, dass der Reiniger funktionsfähig ist. Stellen Sie sicher, dass alle Teile des Reinigers sicher angeschlossen sind. Stellen Sie sicher, dass der Wasseranschluss und der Hochdruckschlauch dicht sind. -
Seite 23: Reinigungsaufsätze Verwenden
BEDIENUNG Drücken Sie zum Absenken des Handgriffs erneut den Knopf und schieben Sie den Hangriff bis zum Einrasten nach unten. Reiniger mit Selbstansaugung verwenden Alternativ können Sie den Reiniger auch aus einem offenen Reservoir (Regentonne, Brauchwassertank) versorgen. Um die Pumpe vor Fremdkörper zu schützen, verwenden Sie einen Ansaugschlauch mit geeignetem Saugkorb. - Seite 24 BEDIENUNG Die Sprühlanze ist mit einem Schnellverschluss zum leichten Wechseln der Reinigungsaufsätze ausgestattet. Setzen Sie die Sprühlanze so in die Sprühpistole, dass das Ende mit dem Schnellverschluss von der Sprühpistole weg zeigt. Um die Sprühlanze zu fixieren, drücken Sie sie etwas nach unten und drehen Sie sie gleichzeitig im Uhrzeigersinn, dass das Ende mit dem Schnellverschluss von der Sprühpistole weg zeigt.
-
Seite 25: Reinigungsmittel Verwenden
BEDIENUNG Vario Druckdüse aufsetzen (Abb. H) Die Vario Druckdüse erzeugt einen Fächerstrahl im 30°-Winkel. Setzen Sie die Vario Druckdüse so auf den Schnellverschluss der Sprühlanze, dass die kleine rechteckige Erhöhung passgenau in die rechteckige Aussparung in der Sprühlanze passt. Drücken Sie die Vario Druckdüse fest auf die Sprühlanze. Der gelbe Knopf des Schnellverschlusses klickt, wenn die Vario Druckdüse richtig sitzt. -
Seite 26: Reinigung Und Pflege
REINIGUNG UND PFLEGE WARNUNG! Stromschlaggefahr!! Reinigung und Wartung des Reinigers, während dieser an das Stromnetz angeschlossen ist, kann zu einem Stromschlag führen. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten den Reiniger aus und trennen Sie ihn vom Stromnetz. Reinigen Sie den Reiniger nicht mit einem Hochdruckstrahl. HINWEIS! Beschädigungsgefahr! Unsachgemäße Reingung kann zu Beschädigung des Reinigers führen. -
Seite 27: Aufbewahrung
REINIGUNG UND PFLEGE Aufbewahrung HINWEIS! Beschädigungsgefahr! Im Reiniger und in der Pumpe bleibt immer Restwasser zurück, das zu Beschädigung des Reinigers führen kann. Lagern Sie den Reiniger nicht bei Temperaturen unter dem Gefrierpunkt, um Frostschäden zu vermeiden. Wenn Sie den Reiniger für eine längere Zeit außer Betrieb nehmen, entleeren Sie den Reinigungsmittelbehälter und lassen Sie das Wasser aus dem Hochdruckschlauch ablaufen. -
Seite 28: Fehlersuche
FEHLERSUCHE WARNUNG! Verletzungsgefahr! Eigenmächtige Eingriffe am Reiniger können zu Lebensgefahr durch Stromschlag, Beschädigung des Reinigers und Verlust der Garantieansprüche führen. Nehmen Sie keine Änderungen am Reiniger vor. Die folgende Tabelle bietet Ihnen Unterstützung beim Auftreten von Fehlfunktionen. Falls die genannten Lösungen nicht zum Erfolg führen, wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller oder eine autorisierte Servicewerkstatt. - Seite 29 FEHLERSUCHE Störung Ursache Lösung Betreiben Sie den Reini- ger ohne angeschlossene Es befindet sich Luft im Sprühpistole, bis das Wasser Reiniger. blasenfrei austritt. Überprüfen Sie Ihren Wasseranschluss. Es findet kein oder nur ein ungenügender Kein oder nur geringer Überprüfen Sie den Wasserzulauf statt.
-
Seite 30: Konformitätserklärung
Originale EU Konformitätserklärung MEROTEC GmbH Otto-Brenner-Str. 8, D-47877 Willich, Deutschland erklären hiermit in eigener Verantwortung, dass unser Produkt Hochdruckreiniger Modell-Nr. EW U13B/Q1W-SP01-1960 den folgenden Richtlinien entspricht: 2006/42/EG Maschinenrichtlinie 2014/30/EU EMV Richtlinie 2000/14/EG Outdoor Richtlinie, geändert durch 2005/88/EG Konformitätsbewertungsverfahren: 2000/14/EG-Anhang V... -
Seite 31: Entsorgung
ENTSORGUNG Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Reiniger entsorgen Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen. Altgeräte dürfen nicht in den Hausmüll! Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/ EU unterliegt.
