Magnetfeld-Sensor
Magnetinduktiver Näherungssensor
BIM-AKT-Y1X/S235

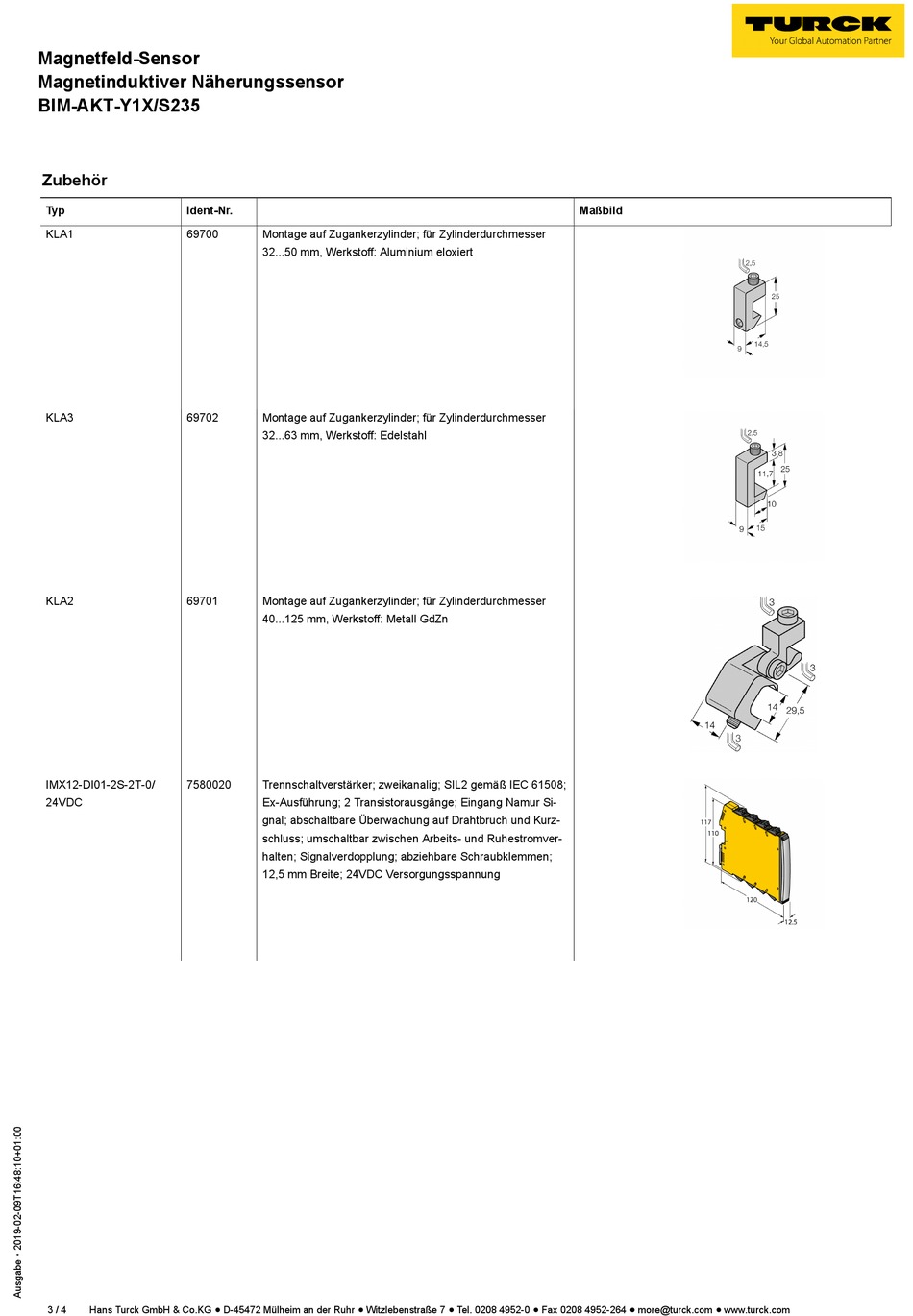

Zubehör
Typ Ident-Nr.
KLA1 69700
KLA3 69702
KLA2 69701
IMX12-DI01-2S-2T-0/ 7580020
24VDC
3 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Montage auf Zugankerzylinder; für Zylinderdurchmesser
32...50 mm, Werkstoff: Aluminium eloxiert
Montage auf Zugankerzylinder; für Zylinderdurchmesser
32...63 mm, Werkstoff: Edelstahl
Montage auf Zugankerzylinder; für Zylinderdurchmesser
40...125 mm, Werkstoff: Metall GdZn
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508;
Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Si-
gnal; abschaltbare Überwachung auf Drahtbruch und Kurz-
schluss; umschaltbar zwischen Arbeits- und Ruhestromver-
halten; Signalverdopplung; abziehbare Schraubklemmen;
12,5 mm Breite; 24VDC Versorgungsspannung
Maßbild
