WLAN
USB
(host mode)
R2
LINK
Netzeingang
46

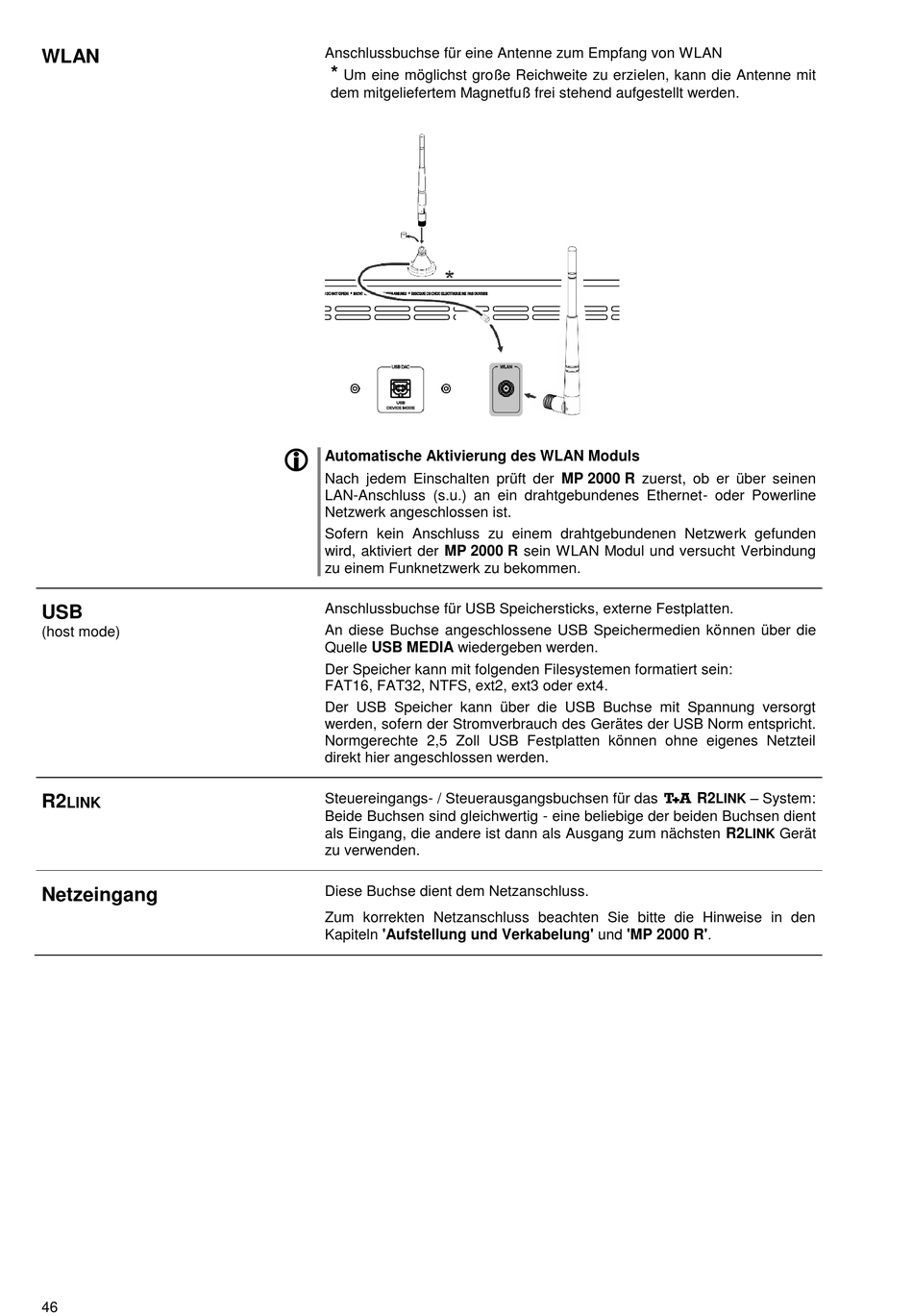

Anschlussbuchse für eine Antenne zum Empfang von WLAN
*
Um eine möglichst große Reichweite zu erzielen, kann die Antenne mit
dem mitgeliefertem Magnetfuß frei stehend aufgestellt werden.
Automatische Aktivierung des WLAN Moduls
Nach jedem Einschalten prüft der MP 2000 R zuerst, ob er über seinen
LAN-Anschluss (s.u.) an ein drahtgebundenes Ethernet- oder Powerline
Netzwerk angeschlossen ist.
Sofern kein Anschluss zu einem drahtgebundenen Netzwerk gefunden
wird, aktiviert der MP 2000 R sein WLAN Modul und versucht Verbindung
zu einem Funknetzwerk zu bekommen.
Anschlussbuchse für USB Speichersticks, externe Festplatten.
An diese Buchse angeschlossene USB Speichermedien können über die
Quelle USB MEDIA wiedergeben werden.
Der Speicher kann mit folgenden Filesystemen formatiert sein:
FAT16, FAT32, NTFS, ext2, ext3 oder ext4.
Der USB Speicher kann über die USB Buchse mit Spannung versorgt
werden, sofern der Stromverbrauch des Gerätes der USB Norm entspricht.
Normgerechte 2,5 Zoll USB Festplatten können ohne eigenes Netzteil
direkt hier angeschlossen werden.
Steuereingangs- / Steuerausgangsbuchsen für das R2
Beide Buchsen sind gleichwertig - eine beliebige der beiden Buchsen dient
als Eingang, die andere ist dann als Ausgang zum nächsten R2
zu verwenden.
Diese Buchse dient dem Netzanschluss.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den
Kapiteln 'Aufstellung und Verkabelung' und 'MP 2000 R'.
– System:
LINK
Gerät
LINK
