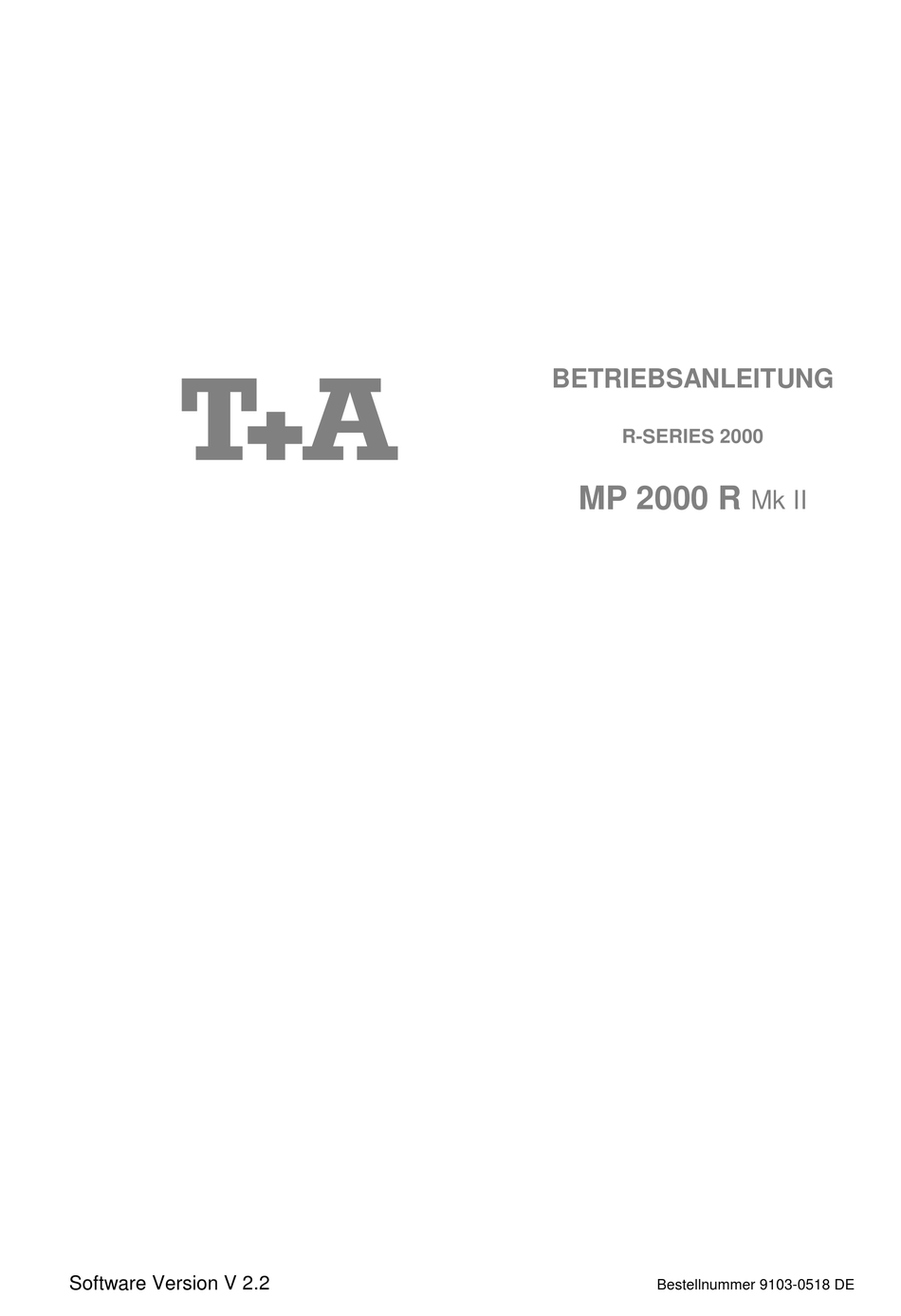

- Seite 1 BETRIEBSANLEITUNG R-SERIES 2000 MP 2000 R Mk II Software Version V 2.2 Bestellnummer 9103-0518 DE...
- Seite 3 Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen MP 2000 R haben Sie ein HiFi- Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde. Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
-
Seite 4: Über Diese Anleitung
Über diese Anleitung Alle Bedienelemente und Funktionen des MP 2000 R, die häufiger genutzt werden, sind im ersten Teil dieser Bedienungsanleitung beschrieben. Der zweite Teil 'Grundeinstellungen, Installation, Inbetriebnahme' beschreibt Anschlusselemente und Einstellungen, die sehr selten von Interesse sind und in der Regel nur bei der ersten Inbetriebnahme des Gerätes gebraucht werden. Hier finden Sie auch die Netzwerkeinstellungen am MP 2000 R beschrieben, die bei der Inbetriebnahme erforderlich sind. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Bedienelemente der Frontseite ....................10 Fernbedienung ......................... 14 Grundeinstellungen des MP 2000 R ..................16 Aufrufen und Bedienen des Menüs ........................16 Quellennamen ..............................17 Anzeigehelligkeit..............................17 Anzeigemodus ..............................17 Sprache ................................17 Gerätename ............................... 17 Energiesparfunktion............................18 Netzwerk ................................ - Seite 6 Favoritenliste ..............................28 Gerätedisplay ..............................29 Suchfunktion ..............................29 Bedienung von Musikdiensten ......................30 Allgemeines ..............................30 Musikdienst auswählen ............................. 30 Wiedergabe ..............................30 Suchfunktion ..............................31 Playlisten und Favoriten ........................... 31 Gerätedisplay ..............................31 Bedienung der Quelle SCL (Streaming Client) ..................32 Allgemeines zum Streaming Client ........................
- Seite 7 Aufstellung und Verkabelung ....................46 Lautsprecher- und Signalkabel .......................... 47 Netzkabel und Netzfilter ............................ 47 Pflege des Gerätes ............................47 Batteriewechsel ..............................47 Sicherheitshinweise ........................ 48 Netzwerkkonfiguration ......................50 Allgemein ................................50 Kompatible Hardware und UPnP Server ......................50 Netzwerk- Konfigurationsmenü ......................... 50 Öffnen der Netzwerkeinstellungen ........................
-
Seite 9: Allgemeines
Allgemeines PCM und DSD Mit PCM und DSD stehen zwei konkurrierende Formate zur Verfügung, die die Speicherung von Audiosignalen mit höchster Auflösung und in höchster Qualität ermöglichen. Jedes dieser Formate hat seine spezifischen Vorteile. Die Diskussion über die Frage, welches der Formate nun das bessere ist, füllt mittlerweile Bände und wir wollen uns an dieser teilweise wenig objektiv geführten Diskussion nicht beteiligen. -
Seite 10: Bedienelemente Der Frontseite
Bedienelemente der Frontseite Mit den Tasten und dem Drehknopf an der Gerätefront können alle wichtigen Funktionen des MP 2000 R bedient werden. Für die grundlegenden Funktionen, wie z.B. die Quellenwahl, stehen direkte Bedientasten zur Verfügung. Seltener benötigte Funktionen werden über ein Menü bedient, welches über die -Taste aufgerufen wird. Sämtliche Informationen zum Gerätezustand werden auf dem Display angezeigt. -
Seite 11: Front Usb Anschluss
Front USB Anschluss (USB IN) Anschlussbuchse für einen USB Speicherstick oder eine externe Festplatte Der Speicher kann mit folgenden Filesystemen formatiert sein: FAT16, FAT32, NTFS, ext2, ext3 oder ext4. Der USB Speicher kann über die USB Buchse mit Spannung versorgt werden, sofern der Stromverbrauch des Gerätes der USB Norm entspricht (<... - Seite 12 Display Alle Informationen zum Gerätestatus, zum laufenden Musiktitel und zur Listen- navigation werden auf dem Grafikdisplay des MP 2000 R dargestellt. Die Darstellung ist kontextabhängig und hängt zum Teil von den Fähigkeiten und Möglichkeiten des gerade gehörten Dienstes oder Mediums ab. Die wichtigsten Informationen werden dabei kontextabhängig im Display hervorgehoben dargestellt.
-
Seite 13: Displaysymbole Und Ihre Bedeutung
Displaysymbole und ihre Bedeutung Verbindungsaufbau (Wait / Busy) Das sich drehende Symbol zeigt an, dass der MP 2000 R einen Befehl verarbeitet oder eine Verbindung zu einem Dienst aufbaut. Diese Vorgänge können je nach Netzwerkgeschwindigkeit und –auslastung einige Zeit in Anspruch nehmen. -
Seite 14: Fernbedienung
Fernbedienung Allgemeines Die Tasten der Fernbedienung haben im Allgemeinen die gleiche Funktion wie die entsprechenden Tasten am Gerät. Die für die Bedienung des MP 2000 R nicht benötigten Tasten sind in der Abbildung der FM1000 nicht dargestellt. Wird der MP 2000 R zusammen mit einem PA 2x00 R betrieben, erfolgt die Quellenwahl nicht wie unten beschrieben, sondern über die Fernbedienung PA 2x00 R. - Seite 15 Navigation Zurück zum vorhergehenden Punkt / Veränderungstaste. Bestätigung der Eingabe / Veränderungstaste. Auswahl des nächsten Punktes innerhalb einer Liste / Auswahltaste. Auswahl des vorhergehenden Punktes innerhalb einer Liste / Auswahltaste. ...
-
Seite 16: Grundeinstellungen Des Mp 2000 R
Grundeinstellungen des MP 2000 R Systemeinstellungen (System Konfigurations-Menü) Im System-Konfigurationsmenü werden allgemeine Gerätegrundeinstellungen vorgenommen. Dieses Menü ist im folgenden Kapitel im Detail beschrieben. Zum Aufrufen des Menüs die -Taste an der Front oder die Aufrufen und Bedienen -Taste auf der Fernbedienung kurz antippen. des Menüs ... -
Seite 17: Quellennamen
Menüpunkt Unter diesem Menüpunkt können externe Quellen aktiviert / deaktiviert werden und jeder Quelle kann ein Klartextname für die Displayanzeige zugewiesen Quellennamen werden. Nach dem Aufrufen dieses Menüpunktes mit der -Taste erscheint eine Liste aller externen Quellen des MP 2000 R. Hinter jeder Quelle ist der angezeigte Klartextname aufgeführt oder der Vermerk Abgeschaltet falls die... -
Seite 18: Energiesparfunktion
Menüpunkt Der MP 2000 R verfügt über 2 Standby Betriebsarten: ECO Standby mit Energiesparfunktion verringertem Standby-Stromverbrauch und Komfort-Standby mit zusätzlichen Funktionen bei etwas höherem Stromverbrauch. Die gewünschte Standby- Betriebsart können Sie unter diesem Menüpunkt auswählen: Ein (ECO Standby): Im ECO-Standby aktive Funktionen: ... -
Seite 19: Fd 100 Anlernen
Menüpunkt Um den MP 2000 R mit der bidirektionalen Funkfernbedienung FD 100 steuern FD 100 anlernen zu können, kann dieser mit dem optional erhältlichen Gatewaymodul ausgerüstet werden. Durch aktivieren dieses Menüpunktes kann die Funkfernbedienung FD 100 mit dem MP 2000 R verbunden werden. ... -
Seite 20: D/A Wandler-Einstellungen
D/A Wandler-Einstellungen Der D/A Wandler des MP 2000 R erlaubt einige besondere Einstellungen, um das Gerät an Ihre Hörgewohnheiten und die Eigenschaften Ihres Verstärkers optimal anzupassen. Die folgenden Einstellungen sind ausschließlich bei der Wiedergabe von PCM kodiertem Audio aufrufbar. ... -
Seite 21: Quellenauswahl Im Systemverbund
Quellenauswahl im Systemverbund MP 2000 R im Verbund mit Wird der MP 2000 R im Systemverbund über die R2 Verbindung mit einem Link PA 2x00 PA 2x00 betrieben, erfolgt die Auswahl der MP 2000 R Quellen nicht direkt über die Quellenwahltasten der mitgelieferten Fernbedienung FM1000, sondern entweder durch ggf. -
Seite 22: Favoritenlisten
Favoritenlisten Allgemeines Der MP 2000 R verfügt über die Möglichkeit Favoritenlisten zu erstellen. In den Favoritenlisten können oft gehörte Radiosender und Podcasts für einen schnellen Zugriff abgelegt werden. Die Quellen FM Radio, DAB Radio, und Internetradio (inkl. Podcasts) verfügen jeweils über eine Favoritenliste. Abgelegte Favoriten können anschließend entweder aus der Favoritenliste ausgewählt, oder über die Eingabe der Programmplatznummer direkt abgerufen werden. -
Seite 23: Auswählen Eines Favoriten Aus Der Liste
Rufen Sie die Favoritenliste durch einen Druck auf die Taste auf. Auswählen eines Favoriten aus der Liste Wählen Sie mit den / Tasten einen gespeicherten Favoriten aus der Favoritenliste aus. Der ausgewählte Favorit wird vergrößert dargestellt. ... -
Seite 24: Radiobedienung
Radiobedienung Der MP 2000 R besitzt einen FM Tuner (UKW-Radio), ein DAB/DAB+ Empfangsteil (Digitalradio) und verfügt außerdem über die Möglichkeit Internetradio zu streamen. Das folgende Kapitel beschreibt die Bedienung der einzelnen Radioquellen im Detail. FM - Radio Tippen Sie ggf. mehrfach auf die Taste an der Gerätefront des Wählen des FM - Radios MP 2000 R oder auf die ... -
Seite 25: Automatischer Sendersuchlauf
Ein langer Druck auf die Taste auf der Front des MP 2000 R oder auf Automatischer Sendersuchlauf die Taste der FM1000 öffnet das Senderlistenmenü. Die folgenden Auswahlpunkte stehen zur Verfügung: Um eine neue Senderliste zu erstellen wählen Sie den Menüpunkt „Liste neu erstellen“... -
Seite 26: Radiotext Ein- Und Ausschalten
Mit der Taste kann der Radiotext ein- und ausgeschaltet werden. Radiotext ein- und ausschalten Durch kurzes Antippen der Taste der FM1000 oder durch einen langen Mono / Stereo (nur beim FM – Radio) Druck auf die Taste auf der Front des MP 2000 R kann der FM-Tuner des MP 2000 R zwischen Stereo und Monoempfang umgeschaltet werden. -
Seite 27: Automatischer Sendersuchlauf
Ein langer Druck auf die Taste auf der Front des MP 2000 R oder auf Automatischer Sendersuchlauf die Taste der FM1000 öffnet das Senderlistenmenü. Die folgenden Auswahlpunkte stehen zur Verfügung: Um eine neue Senderliste zu erstellen wählen Sie den Menüpunkt „Liste neu erstellen“... -
Seite 28: Internet-Radio
Internet-Radio Tippen Sie ggf. mehrfach auf die Taste an der Gerätefront des Internet-Radio als Quelle MP 2000 R oder auf die Taste der Fernbedienung FM1000, bis die wählen Quelle „Internet Radio“ im Display angezeigt wird. Wählen Sie als nächstes mit den / Tasten den Eintrag „Radios“... -
Seite 29: Gerätedisplay
Gerätedisplay Während der Wiedergabe kann der MP 2000 R mit einem langen Druck auf die Taste auf zwei unterschiedliche Displayansichten umgeschaltet werden: Großdarstellung: Großformatige Anzeige der wichtigsten Informationen, gut ablesbar auch aus größerer Entfernung Detaildarstellung: Anzeige mit kleinerer Schrift und einer Vielzahl von Zusatzinformationen wie z. -
Seite 30: Bedienung Von Musikdiensten
Bedienung von Musikdiensten Allgemeines Der MP 2000 R unterstützt die Wiedergabe von Musikdiensten (z.B. TIDAL). Für die Nutzung von Musikdiensten ist bei dem jeweiligen Anbieter ein kostenpflichtiges Abonnement erforderlich. Für die Nutzung der Dienste ist die Eingabe der Zugangsdaten (Benutzername Passwort) erforderlich. -
Seite 31: Suchfunktion
Mit der Taste der Fernbedienung oder am Gerät kann die Wiedergabe Wiedergabe starten und pausieren gestartet und angehalten werden (PLAY / PAUSE Funktion). Ein Druck auf die Taste stoppt die Wiedergabe. Wiedergabe stoppen Bei einem kurzen Antippen der / Tasten während der Trackwechsel Wiedergabe springt das Gerät zum nächsten bzw. -
Seite 32: Bedienung Der Quelle Scl (Streaming Client)
Bedienung der Quelle SCL (Streaming Client) Allgemeines zum Streaming Der MP 2000 R beinhaltet einen sogenannten 'Streaming Client'. Dieser ermöglicht die Wiedergabe von im Netzwerk auf PCs oder Servern (NAS) Client gespeicherten Musikdateien. Die Formate für Medieninhalte, die der MP 2000 R wiedergeben kann, sind sehr vielfältig und reichen von komprimierten Formaten wie MP3, AAC und OGG Vorbis bis hin zu hochwertigen, unkomprimierten und durchaus audiophilen Datenformaten wie FLAC, ALAC, WAV und AIFF. -
Seite 33: Wiedergabe Von Verzeichnissen
Mit der Taste der Fernbedienung oder am Gerät kann die Wiedergabe Wiedergabe starten und pausieren gestartet und angehalten werden (PLAY / PAUSE Funktion). Ein Druck auf die Taste stoppt die Wiedergabe. Wiedergabe stoppen Bei einem kurzen Antippen der / Tasten während der Trackwechsel Wiedergabe springt das Gerät zum nächsten bzw. -
Seite 34: Wiedergabe Von Usb Speichermedien (Quelle Usb Media)
Wiedergabe von USB Speichermedien (Quelle USB Media) Allgemeines Der MP 2000 R kann auf USB Speichermedien gespeicherte Musikdateien abspielen. Hierfür verfügt das Gerät über zwei USB Anschlüsse. USB IN auf der Gerätefront und SCL USB auf der Geräterückseite. Der Speicher kann mit einem der folgenden Filesysteme formatiert sein: FAT16, FAT32, NTFS, ext2, ext3 oder ext4. -
Seite 35: Wiedergabe Von Verzeichnissen
Neben Möglichkeit einzelne Wiedergabe von Ordnerinhalte abzuspielen, ist auch Verzeichnissen die Wiedergabe ganzer Verzeichnisse möglich. Wählen hierzu Ordner abzuspielenden Verzeichnisses aus und starten Sie die Wiedergabe durch einen Druck auf die Taste. Die Wiedergabe startet mit dem ersten Eintrag der Liste abzuspielenden Inhalte. -
Seite 36: Bedienung Des Cd-Players
Bedienung des CD-Players Wählen Sie zuerst mit der Taste der FM1000 oder mit durch ggf. CD als Quelle wählen mehrfaches Drücken der Taste auf der Front des MP 2000 R den CD Player als Quelle. CD-Schublade öffnen ( an der Gerätevorderseite / FM1000) Einlegen einer CD ... -
Seite 37: Abspielen Einer Cd
Der Abspielvorgang wird durch einen Druck auf den Drehknopf an der Abspielen einer CD Gerätefront oder der -Taste auf der Fernbedienung FM1000 gestartet. Die Wiedergabe beginnt und das Display zeigt den Betriebszustand ( ) und die Nummer des gerade laufenden Titels: 'Track 1'. Nach dem letzten Titel stoppt die CD und das Display zeigt wieder die Gesamt- zahl der CD-Titel und die Gesamtzeit an. -
Seite 38: Abspielprogramm
Abspielprogramm Abspielprogramm erstellen Erläuterung: In einem Abspielprogramm können bis zu 30 Titel einer CD in beliebiger Reihenfolge gespeichert werden, z. B. beim Zusammenstellen einer Aufnahme. Ein Abspielprogramm kann nur für die jeweils eingelegte CD erstellt werden. Es bleibt gespeichert, bis es wieder gelöscht oder die CD-Schublade geöffnet wird. Bedienung: Nach dem Einlegen der CD erscheint im Display die Gesamtzahl der Titel der eingelegten... -
Seite 39: Bedienung Der Quelle Bluetooth
Bedienung der Quelle Bluetooth Durch die im MP 2000 R integrierte Bluetooth Schnittstelle ist es möglich, drahtlos Musik von z.B. Smartphones, Tablett PC, etc. an den MP 2000 R zu übertragen. Für eine Bluetooth-Audioübertragung von einem Mobilgerät zum MP 2000 R muss das Mobilgerät das A2DP Bluetooth Audioübertragungsprotokoll unterstützen. -
Seite 40: Steuerung Des Mp 2000 R
Bei einem kurzen Antippen der / Tasten während der Trackwechsel / Wiedergabe springt das Gerät zum nächsten bzw. vorhergehenden Musikstück innerhalb der laufenden Playliste. Bitte beachten Sie, dass manche AVRCP fähige Mobilgeräte die Steuerung durch den MP 2000 R nicht unterstützen. Informieren Sie sich ggf. beim Hersteller Ihres Mobilgerätes. -
Seite 41: Der Mp 2000 R Als D/A Wandler
Der MP 2000 R als D/A Wandler Der MP 2000 R kann als hochwertiger D/A Wandler für andere Geräte wie Allgemeines zum D/A Wandlerbetrieb Satellitenreceiver, Digitalradios etc. verwendet werden, die selbst über keine oder nur minderwertige Wandler verfügen. Hierfür verfügt der MP 2000 R über zwei optische und zwei elektrische Digitaleingänge. -
Seite 42: Details Zum Usb Dac Betrieb
Details zum USB DAC Betrieb Systemanforderung min. Intel Core i3 oder vergleichbarer AMD Prozessor. 4 GB RAM USB 2.0 Schnittstelle Microsoft Windows 10, 8.1, 8, 7, Windows Vista oder Windows XP oder MAC OS X 10.6.+ Treiberinstallation Der MP 2000 R kann an den aufgeführten MAC Betriebssystemen ohne installierte Treiber betrieben werden. -
Seite 43: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten. -
Seite 44: Anschlusselemente
Anschlusselemente BALANCED Der symmetrische XLR-Ausgang des MP 2000 R liefert analoge Stereo- ANALOG Ausgangssignale mit festem Pegel. Er ist für den Anschluss an einen Vorverstärker, Vollverstärker oder Receiver mit eigener Lautstärkeregelung ausgelegt. Wenn der angeschlossene Verstärker über beide Anschlussmöglichkeiten verfügt (Cinch und XLR), empfehlen wir für die bestmögliche Klangqualität, die symmetrische XLR Verbindung. - Seite 45 Anschlussbuchse für einen Router Wenn LAN angeschlossen ist, hat die LAN-Verbindung Vorrang und WLAN wird deaktiviert. Anschlussbuchse für eine Antenne zum Empfang von WLAN WLAN Um eine möglichst große Reichweite zu erzielen, kann die Antenne mit dem mitgeliefertem Magnetfuß frei stehend aufgestellt werden. ...
-
Seite 46: Aufstellung Und Verkabelung
Aufstellung und Verkabelung Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Transportieren oder versenden Sie Gerät ausschließlich in der originalen Verpackung um Gerätedefekte zu vermeiden. -
Seite 47: Lautsprecher- Und Signalkabel
Lautsprecher- und Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu unter- schätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. Signalkabel empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder. In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronik- komponenten abgestimmt sind und hervorragend mit diesen harmonieren. -
Seite 48: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher- heitshinweise genau befolgen. Aufstellung Beachten Sie das Gewicht des Gerätes. Stellen Sie das Gerät niemals auf einen instabilen Platz. Das Gerät kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen. - Seite 49 Überspannungen Stromversorgungsnetz, Kabelnetz oder Überspannung Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten können, stellen eine Gefährdung für das Gerät dar. Spezielle Vorschaltgeräte Überspannungsprotektoren oder 'Power Bar' Netzanschlussleiste bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen. Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung des Gerätes vom Netz und den Antennen- anlagen gewährleisten.
-
Seite 50: Netzwerkkonfiguration
Netzwerkkonfiguration Allgemein Der MP 2000 R kann in drahtgebundenen LAN Netzwerken (Ethernet-LAN oder Powerline-LAN) oder in drahtlosen Funknetzwerken (WLAN) verwendet werden. Um Ihren MP 2000 R in Ihrem Heimnetzwerk zu verwenden, müssen zuerst die notwendigen Netzwerkeinstellungen am MP 2000 R vorgenommen werden. Dabei müssen die Netzwerk Parameter (Network parameter) wie z. -
Seite 51: Schließen Des Menüs
Alphanumerische Eingaben An einigen Stellen z. B. bei Servernamen oder Passworteingaben ist die Ein- gabe beliebiger Zeichenketten (Strings) notwendig. An solchen Stellen können (wie beim Schreiben von SMS-Nachrichten) Buchstaben, Zahlen und Sonder- zeichen durch ggf. mehrfaches Drücken der Zifferntaster der FM1000 eingegeben werden. -
Seite 52: Die Konfiguration Bei Einer Drahtgebundenen Ethernet-Lan Oder Power-Line Lan Verbindung
Die Konfiguration bei einer drahtgebundenen Ethernet-LAN oder Power-Line LAN Verbindung Schließen Sie den MP 2000 R über seinen rückwärtigen LAN-Anschluss an Einstellen der Parameter bei einem drahtgebundenen ein betriebsbereites Netzwerk oder Power-Line Modem an. Netzwerk Schalten MP 2000 R öffnen Systemkonfigurationsmenü... -
Seite 53: Die Konfiguration Bei Einer Wlan Verbindung
Die Konfiguration bei einer WLAN Verbindung Achten Sie darauf, dass kein Kabel an die LAN Buchse des MP 2000 R Einstellen der Parameter bei einem Funknetzwerk angeschlossen ist. Schalten MP 2000 R öffnen Systemkonfigurationsmenü durch einen Druck auf die Taste der Fernbedienung oder der ... -
Seite 54: Funkfernbedienung Fd 100 (Optional)
Funkfernbedienung FD 100 (optional) Der MP 2000 R kann durch den Einbau eines optional erhältlichen Gateway Moduls mit der bidirektionalen Funkfernbedienung FD 100 fernbedient werden. Die FD 100 bietet durch das intergierte Farbdisplay die Möglichkeit der komfortablen Bedienung nahezu aller Funktionen, auch ohne direkten Sichtkontakt zum MP 2000 R. -
Seite 55: Firmwareupdate
Firmwareupdate Allgemein Es ist möglich die Firmware des MP 2000 R komfortabel über eine bestehende Internetverbindung zu aktualisieren. Wird der MP 2000 R zusammen mit einem PA 2x00 R betrieben, kann auch dieser über die R2 Verbindung aktualisiert werden. Link Das Anschlussschema des Gerätes ist im 'Anhang A' dargestellt. -
Seite 57: Glossar / Weiterführende Informationen
Glossar / Weiterführende Informationen Eine Compact-Disk (CD) ist ein digitaler Datenträger, bei dessen Handhabung einige Regeln zu beachten sind: Die Oberfläche einer CD darf nur mit einem weichen, trockenen Tuch ge- reinigt werden. Keinesfalls darf zur Reinigung Benzin, Verdünnung, Schallplattenreiniger o. -
Seite 58: Technische Beschreibung
Technische Beschreibung Oversampling / Abtastratenerhöhung Digitale Audiodaten einer CD z.B. sind mit einer Abtastrate von 44.1 kHz Oversampling gespeichert – d. h. für jede Sekunde Musik stehen 44100 Abtastwerte pro Kanal zur Verfügung. Im MP 2000 R werden die Audiodaten, bevor sie im D/A Wandler in analoge Musiksignale zurück verwandelt werden, zunächst auf eine höhere Abtastrate (352,8 kHz) „hochgerechnet“. - Seite 59 Oversampling 2 (Impulsoptimiertes FIR Filter) Durch Kürzung der Filterlänge (geringere Koeffizientenzahl) werden die Zeitbe- reichsfehler verringert und die Impulsantwort verbessert (weniger Vor- und Nachschwinger). Allerdings nimmt auch die Linearität des Frequenzgangs etwas ab und die Sperrdämpfung sinkt. Frequency response and transient characteristics of the short FIR filter Oversampling 3 (Bezier-Interpolator plus IIR-Filter) Bei diesem Verfahren wird ein idealer Bezier-Interpolator mit einem sogenannten IIR Filter kombiniert.
-
Seite 60: Netzwerkbegriffe
Netzwerkbegriffe Allgemeine Informationen Der Switch innerhalb eines Netzwerkes sorgt für die richtigen Verbindungen der einzelnen Komponenten. Damit dies möglich ist, muss jedes Gerät innerhalb eines Netzwerkes eindeutig identifiziert werden können – daher wird jede Komponente mit einer Art „Hausnummer“ versehen (IP-Adresse). Die IP Adresse besteht aus 4 Zahlenblöcken mit jeweils 3 Ziffern, die durch einen Punkt getrennt sind (z. - Seite 61 Netzwerkspeicher. In der Regel Speichergerät mit sehr großer Kapazität > 200 GB, auf das von anderen Geräten zugegriffen werden kann. Wenn der (Network Attached Storage) NAS Server einen UPnP-AV Serverdienst beinhaltet, kann der MP 2000 R auf Mediendateien, die auf dem NAS gespeichert sind, zugreifen und diese abspielen.
-
Seite 62: Betriebsstörungen
Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt. - Seite 63 CD-Player Nach dem Schließen der Ursache 1: Schublade zeigt CD nicht richtig eingelegt. Display: 'Keine Disk'. Abhilfe: CD zentrisch einlegen, die Beschriftung weist nach oben. Ursache 2: CD verschmutzt. Abhilfe: CD reinigen und erneut einlegen. Ursache 3: Beschädigung der CD im Bereich des Inhaltsverzeichnisses (TOC). Abhilfe: Keine Abhilfe.
- Seite 64 Streaming Client Der Streaming Client findet Ursache 1 (Kabelnetzwerk): kein Netzwerk. Netzwerkkabel nicht angeschlossen Abhilfe: Im Display erscheint die Kabel anschließen, Verbindung zum Router überprüfen. Meldung 'Keine Verbindung Ursache 2 (Funknetzwerk): einem Netzwerk...' WLAN Antenne nicht angeschlossen oder schlecht positioniert. Abhilfe: Antenne richtig anschließen und günstigen Standort suchen.
- Seite 65 Beim Internet-Radio treten Ursache 1: Die Serverkapazität des Senders ist erschöpft. Verbindungsabbrüche auf. Abhilfe: Wählen Sie einen anderen Sender oder versuchen Sie ggf. zu einem späteren Zeitpunkt erneut eine Verbindung zum Sender aufzunehmen. Ursache 2: Es treten Netzwerkprobleme auf. Abhilfe: Überprüfen Sie Ihr Netzwerk (s.o.).
-
Seite 66: Anhang A
Anhang A Anschluss-Schema symmetrisch (XLR) unsymmetrisch (Cinch / RCA) -
Seite 67: Anschluss-Schema
Anschluss-Schema Achtung! Ein funktionierendes Netzwerk mit Router muss vorhanden und betriebsbereit sein. Für die Nutzung von Internetradio muss zusätzlich ein Zugang zu einem Breit- band-Internet-Anschluss über den Router bestehen. Für Fragen bezüglich Einrichtung und Konfigurationen Ihres Netzwerks wenden Sie sich an Ihren System Administrator oder einen IT Spezialisten Ihrer Wahl. -
Seite 68: Anhang B
Anhang B Technische Daten CD-Player Formate CD/DA, CD-R, CD-RW, CD-Text 2 Hz – 20 kHz / 100 dB Frequenzgang und Dynamik Streaming Client Formate MP3, AAC, FLAC, OGG-Vorbis, FLAC, WAV, AIFF, ALAC PCM 32 … 192 kHz, 16/24 Bit; MP3 bis 320 kBit Unterstütze Medienserver UPnP 1.1, UPnP-AV and DLNA kompatible Server, Microsoft Windows Media Connect Server (WMDRM10), vTuner Internet Radio... - Seite 69 D/A-Wandler Doppel-Differential-Quadruple-Converter mit 4 D/A-Wandlern pro Kanal, 32-Bit Sigma Delta, 352,8 kSps / 384 kSps. Upsampling frei programmierbarer Signalprozessor wählbaren Oversamplingalgorithmen. FIR kurz, FIR kang, Bezier/IIR, Bezier 60…120 Analogfilter Phasenlineares Besselfilter Ordnung Grenzfrequenz. (je nach Samplingrate) Frequenzgang PCM 44.1 kSps: 2 Hz - 20 kHz PCM 48 kSps: 2 Hz - 22 kHz DSD 64: 2 Hz - 44 kHz PCM 96 kSps: 2 Hz - 40 kHz...
- Seite 70 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
