Busch-Installationsbus
Gerätetechnik
2.1.3

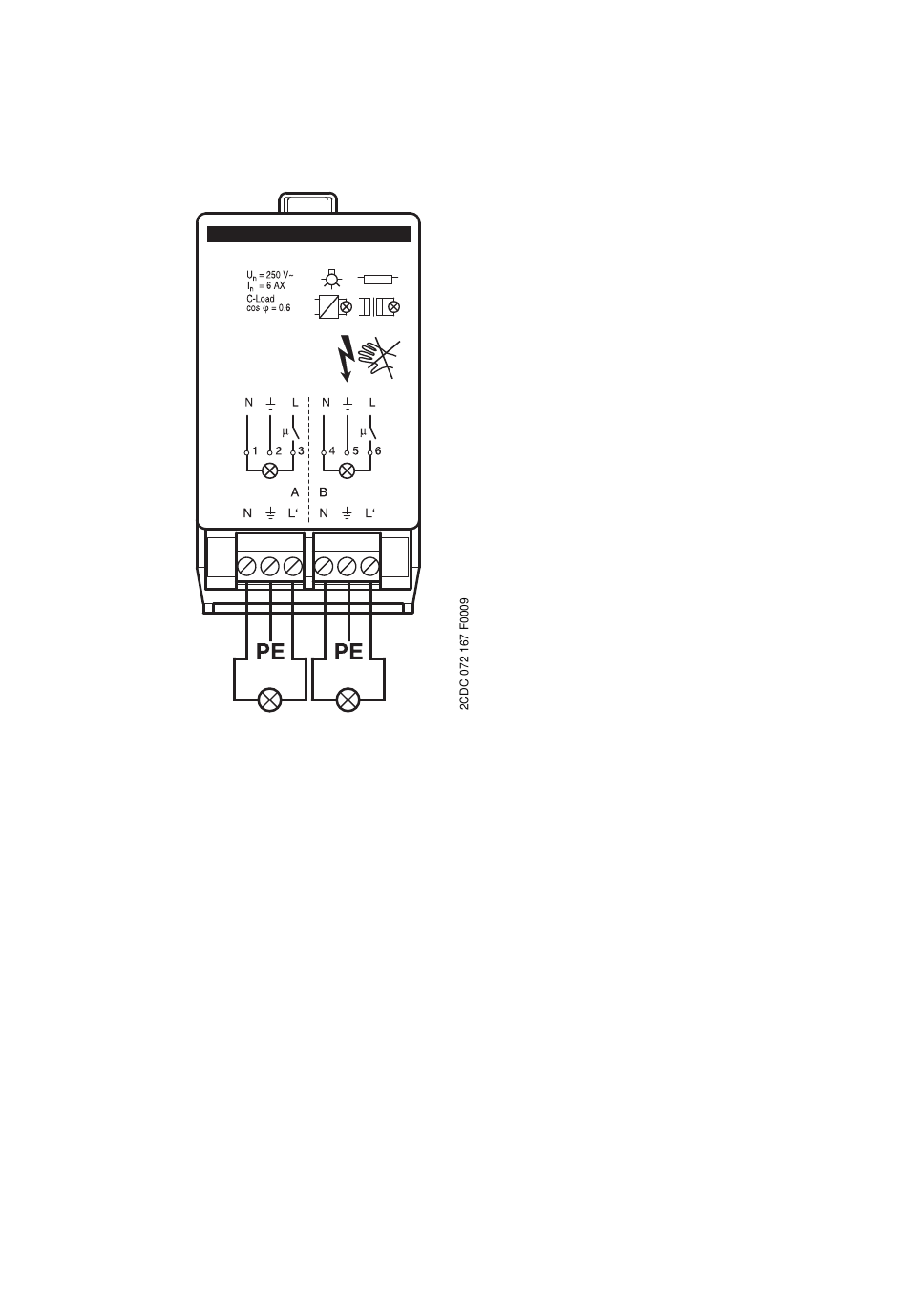

Anschlussbild 6174/11
2.1.4
Beschreibung der Ausgänge
Das Gerät besitzt zwei Relaisausgänge A und B. An Ausgang L' liegt die geschaltete Einspeisespannung
an. Zum Auflegen des Schutzleiters ist PE aus dem Gerät herausgeführt.
2.1.5
Montage und Installation
Das Gerät ist ausschließlich zum Betrieb im Raum-Controller Grundmodul vorgesehen. Es kann in einen
beliebigen Steckplatz eingeschnappt werden. Die Einbaulage ist beliebig.
Für weitere Informationen siehe: Produkthandbuch Raum-Controller Grundmodule
®
KNX
Schaltaktormodule für den Raum-Controller 7
