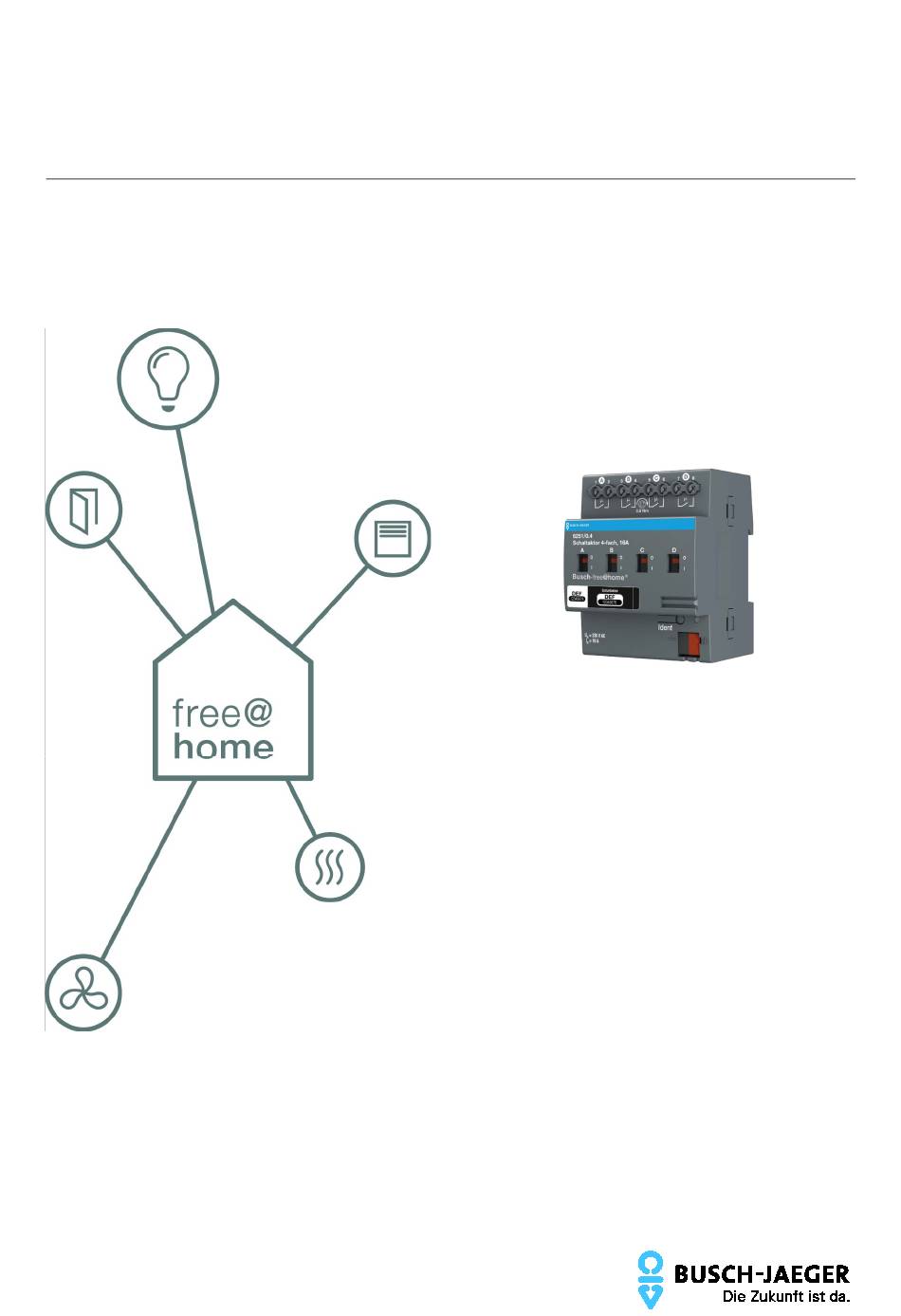

2CDC 550 003 D0101 │ 24.07.2014
Technisches Handbuch
Schaltaktor 4-fach REG
6251/ 0.4

Werbung

loading

Inhaltszusammenfassung für Busch-Jaeger 6251/0.4

  • Seite 1 2CDC 550 003 D0101 │ 24.07.2014 Technisches Handbuch Schaltaktor 4-fach REG 6251/ 0.4...
  • Seite 2 Umwelt __________________________________________________________________________ 6 Produktbeschreibung ____________________________________________________________ 7 Lieferumfang _______________________________________________________________________ 7 Typenübersicht _____________________________________________________________________ 7 Funktionsübersicht _________________________________________________________________ 8 Funktionsbeschreibung _____________________________________________________________ 9 Geräteübersicht Schaltaktor 6251/0.4 ______________________________________________ 10 Technische Daten ______________________________________________________________ 11 Übersicht 6251/0.4 ________________________________________________________________ 11 Lastarten _________________________________________________________________________ 13 Abmessungen_____________________________________________________________________ 14 Anschlussbild _____________________________________________________________________ 15 Montage _______________________________________________________________________ 16...
  • Seite 3 Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an BUSCH-JAEGER oder besuchen Sie uns im Internet unter: www.busch-jaeger.de/freeathome Technisches Handbuch 2CDC 550 003 D0101...
  • Seite 4 ® Busch-free@home Sicherheit Sicherheit Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden.
  • Seite 5 ® Busch-free@home Sicherheit Bestimmungsgemäßer Gebrauch Das Gerät darf nur innerhalb der spezifizierten technischen Daten betrieben werden. Bei dem Gerät handelt es sich um ein Reiheneinbaugerät mit einer Modulbreite von 4 Teilungseinheiten zum Einbau in Verteilern. Der Schaltaktor kann für das Schalten von Stromkreisen (bis zu 16 A) verwendet werden.
  • Seite 6 ® Busch-free@home Umwelt Umwelt Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe. Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung. (EU-Richtlinie 2006/95/EC, 2004/108/EC und 2011/65/EC RoHS) (EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006) Technisches Handbuch 2CDC 550 003 D0101...
  • Seite 7 Variable Verdrahtung über 6-mm-Klemmen mit Kombikopfschraube » Gewohnte Verdrahtung der 230-V-Leitungen Hinweis Grundlegende Informationen zur Systemeinbindung entnehmen Sie bitte dem Systemhandbuch. Dieses können Sie über www.busch-jaeger.de/freeathome downloaden. Lieferumfang Der Lieferumfang enthält den Schaltaktor inklusive Busklemme zur Ankopplung an den free@home-Bus. Typenübersicht Aktor- Produktname Gerät...
  • Seite 8 ® Busch-free@home Produktbeschreibung Funktionsübersicht Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und An- wendungen des Geräts: Symbol der Bedienoberfläche Informationen Name: Licht Funktion: Schaltet angeschlossene Lichtstromkreise Name: Schaltaktor Funktion: Schaltet angeschlossene Stromkreise von Lasten Name: Steckdose Funktion: Schaltet angeschlossene Steckdostenstrom- kreise Tab.
  • Seite 9 ® Busch-free@home Produktbeschreibung Funktionsbeschreibung 4.4.1 Licht, Schaltaktor, Steckdose Diese Funktionen unterscheiden sich physikalisch nicht, sondern dienen lediglich zur visuellen Unterscheidung der angeschlossenen Lastart in der graphischen Oberfläche des System Access Point. Diese Funktionen sind für den jeweiligen Kanal des Schaltaktors zu konfigurieren, der verwendet wird. Das Schalten von Lasten kann z.
  • Seite 10 ® Busch-free@home Produktbeschreibung Geräteübersicht Schaltaktor 6251/0.4 Abb. 1: Ansicht Schaltaktor 4-fach REG [1] Geräteidentifikation während der Inbetriebnahme [2] Identifikations-LED [3] Busanschlussklemme [4] Betätigung EIN/AUS [5] Anschlussklemmen Technisches Handbuch 2CDC 550 003 D0101 │10...
  • Seite 11 ® Busch-free@home Technische Daten Technische Daten Übersicht 6251/0.4 Parameter Wert Stromversorgung 24 V DC (erfolgt über Bus) Busteilnehmer 1 (12 mA) Anschluss (free@home) Busanschlussklemme: 0,4…0,8 mm Leitungstyp J-Y(St)Y, 2 x 2 x 0,8 mm Maximallast 16 AX 127 V…230 V~, 50 / 60 Hz...
  • Seite 12 ® Busch-free@home Technische Daten Schutzart IP20 nach DIN EN 60 529 Schutzklasse nach DIN EN 61 140 Überspannungskategorie III nach DIN EN 60 664-1 Isolationskategorie Verschmutzungsgrad 2 nach DIN EN 60 664-1 Montage auf Tragschiene 35 mm nach DIN EN 60 715 Einbaulage beliebig modulares Installations-...
  • Seite 13 ® Busch-free@home Technische Daten Lastarten Lampen Glühlampenlast 2500 W unkompensiert 2500 W Leuchtstofflampen T5/T8 parallelkompensiert 1500 W DUO-Schaltung 1500 W induktiver Trafo 1200 W NV-Halogenlampen elektronischer Trafo 1500 W Halogenlampe 230 V 2500 W unkompensiert 1100 W Duluxlampe parallelkompensiert 1100 W unkompensiert 2000 W Quecksilberdampflampe...
  • Seite 14 ® Busch-free@home Technische Daten Abmessungen Hinweis Alle Maßangaben in mm. Schaltaktor 6251/0.4 Abb. 2: Abmessungen Technisches Handbuch 2CDC 550 003 D0101 │14...
  • Seite 15 ® Busch-free@home Technische Daten Anschlussbild Schaltaktor 6251/0.4 Abb. 3: Elektrischer Anschluss Technisches Handbuch 2CDC 550 003 D0101 │15...
  • Seite 16 ® Busch-free@home Montage Montage Sicherheitshinweise zur Montage Gefahr Lebensgefahr durch elektrische Spannung Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod sind die Folge. Unsachgemäß ausgeführte Arbeiten an elektrischen Anlagen gefährden das eigene Leben und das des Benutzers.
  • Seite 17 ® Busch-free@home Montage Gefahr Lebensgefahr durch Kurzschluss Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurz- schluss auf der Niederspannungsleitung. » Achten Sie bei der Montage auf eine räumliche Trennung (> 10 mm) von SELV-Stromkreisen zu anderen Stromkreisen. »...
  • Seite 18 ® Busch-free@home Montage Einbau/Montage Das Gerät ist ein Reiheneinbaugerät zum Einbau in Verteilern zur Schnellbefesti- gung auf 35-mm-Tragschienen nach DIN EN 60 715. Das Gerät kann in jeder Einbaulage montiert werden. Das Klebeschild ist abzuziehen und in die Liste einzukleben (siehe Systemhand- buch System Access Point).
  • Seite 19 ® Busch-free@home Montage Elektrischer Anschluss » Der elektrische Anschluss erfolgt über Schraubklemmen mit Kombikopf- schraube. Die Verbindung zum Bus erfolgt über die mitgelieferte Busan- schlussklemme. Die Klemmenbezeichnung befindet sich auf dem Gehäuse. Das Gerät ist betriebsbereit, nachdem die Busspannung angelegt wurde. Montage und Inbetriebnahme dürfen nur von Elektrofachkräften ausgeführt wer- den.
  • Seite 20 Gesamtsystems bereits erfolgt sind. Allgemeine Kenntnisse über die webbasierte Inbetriebnahmesoftware des System Access Point werden vorausgesetzt. Hinweis Allgemeine Informationen zu Inbetriebnahme und Parametrierung befinden sich im Systemhandbuch und in der Onlinehilfe des "System Access Point" (www.busch-jaeger.de/freeathome). Technisches Handbuch 2CDC 550 003 D0101 │20...
  • Seite 21 ® Busch-free@home Inbetriebnahme Zuordnung der Geräte und Kanalfestlegung Die an das System angeschlossenen Geräte müssen identifiziert werden, d.h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen beschreibenden Namen. Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasier- ten Bedienoberfläche des System Access Point. Gerät auswählen Abb.
  • Seite 22 ® Busch-free@home Inbetriebnahme Abb. 5: Zuordnung Es wird automatisch ein Popup-Fenster geöffnet, in dem alle Geräte aufgelis- tet werden, die zur gewählten Anwendung passen. Die Identifikation des gewünschten Geräts kann nun auf zwei Wegen erfolgen. Technisches Handbuch 2CDC 550 003 D0101 │22...
  • Seite 23 ® Busch-free@home Inbetriebnahme Identifikation über Seriennummer Abb. 6: Identifikation über Seriennummer » Vergleichen Sie die 3-stellige Kurznummer des Identlabels auf Ihrem Gerä- teplan mit den Nummern in der Liste und identifizieren Sie so das gesuchte Gerät und ggf. den gesuchten Kanal. Identifikation durch Betätigung der "Ident-Taste"...
  • Seite 24 ® Busch-free@home Inbetriebnahme Namen vergeben Abb. 7: Namen vergeben » Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll (z. B. "Deckenlicht"). » Betätigen Sie den Haken unten rechts, um Ihre Eingaben zu übernehmen. Hinweis Über die webbasierte Bedienoberfläche des System Access Point können die Geräteeinstellungen angepasst werden.
  • Seite 25 ® Busch-free@home Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal können allgemeine Einstellungen und Parametereinstellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der web- basierten Bedienoberfläche des System Access Point. Gerät auswählen Abb. 8: Gerät auswählen » Wählen Sie das Gerätesymbol im Grundriss der Arbeitsansicht aus. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listen- ansicht angezeigt.
  • Seite 26 ® Busch-free@home Inbetriebnahme 7.2.1 Einstellungen Schaltaktor Änderung des Namens Löschen des Kanals über "X" Schalten des Aktors über Schaltfläche Auswahl eines anderen Symbols Einstellung der Nachlaufzeit in Sekun- Über die Schaltflächen -/+ kann festge- legt werden wie lange z. B. das Licht eingeschaltet bleibt, nachdem der Aktor über den Binäreingang einen Aus- schaltbefehl erhalten hat.
  • Seite 27 ® Busch-free@home Inbetriebnahme Verknüpfungen vornehmen Die über die Zuordnungsfunktion angelegten Schaltaktoreinheiten können nun mit einem zweiten Gerät, z. B. Binäreingang, verknüpft werden. Somit können einfache EIN/AUS-Schaltungen oder Wechselschaltungen realisiert werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der web- basierten Bedienoberfläche des System Access Point. Aktor und Binäreingang verknüpfen Abb.
  • Seite 28 ® Busch-free@home Updatemöglichkeiten Updatemöglichkeiten Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Besuchen Sie hierfür die free@home-Webseite www.busch-jaeger.de/freeathome. Technisches Handbuch 2CDC 550 003 D0101 │28...
  • Seite 29 ® Busch-free@home Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch! Die Zugänglichkeit des Gerätes zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). Reinigung Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden.
  • Seite 30 ® Busch-free@home Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Doku- Postfach ments behalten wir uns jederzeit 58505 Lüdenscheid ohne Vorankündigung vor. Bei Bestellungen gelten die verein- Freisenbergstraße 2 barten detaillierten Angaben. ABB 58513 Lüdenscheid übernimmt keinerlei Verantwortung...
