SCHRITT 2
Montage eines weiteren Kolbens auf der Kurbelwelle
124J
141A
124J
144H
6
124J
144G
142D
1

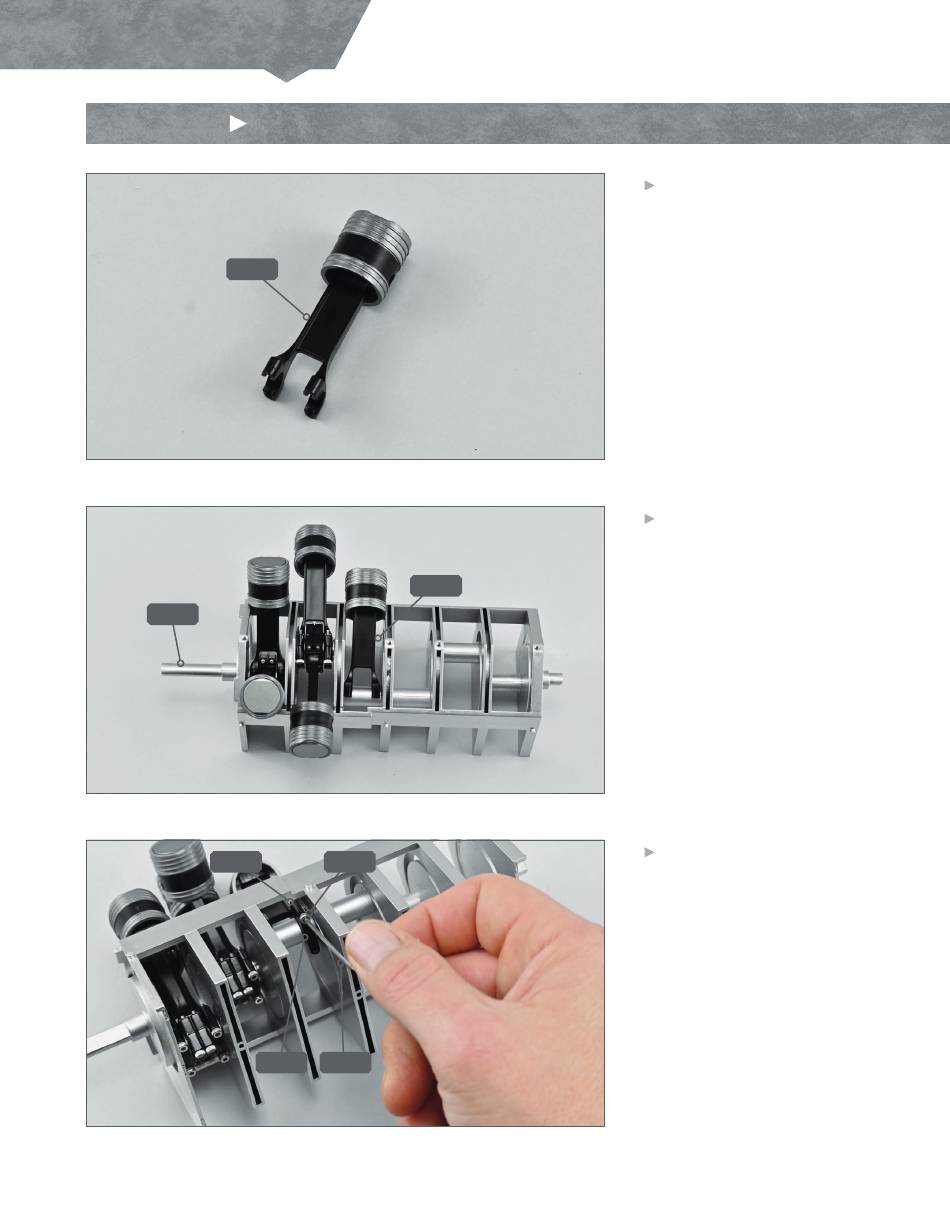

Nehmen Sie den Kolben mit der
Pleuelstange 124J zur Hand, die
Sie in Ausgabe 124 montiert
haben. Die Pleuelstange ist mit
der Nummer „1" gekennzeichnet.
2
Montieren Sie den Kolben mit
der Pleuelstange 124J auf der
Kurbelwelle 141A in der auf dem
Foto gezeigten Position.
3
Montieren Sie einen der einzel-
nen Pleueldeckel 144H auf ein
Ende der Pleuelstange 124J.
Stecken Sie einen der Bolzen
144G in eines der Löcher des
Pleueldeckels und ziehen Sie ihn
mit dem Inbusschlüssel 142D
fest.
