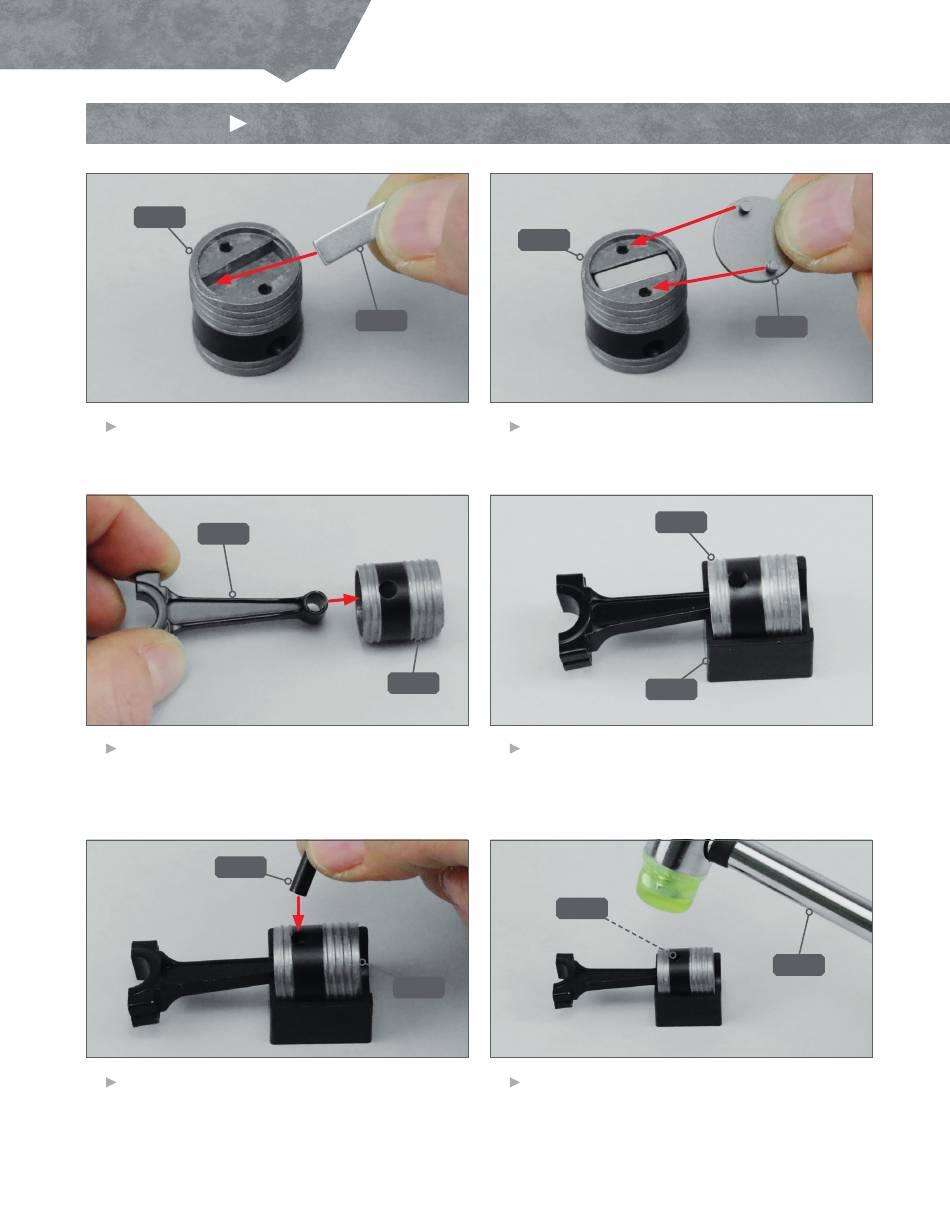

SCHRITT 1
Montage und Einbau eines neuen Kolbens
144D
1
Setzen Sie den Magneten 144B in die Vertiefung auf
der Oberseite des Kolbens 144D ein.
144E
3
Setzen Sie die Pleuelstange 144E in den Kolben 144D
ein und richten Sie die Teile wie auf dem Foto gezeigt
aus. Das Loch am Ende der Pleuelstange muss mit
den Löchern im Kolben übereinstimmen.
144C
5
Führen Sie den Kolbenbolzen 144C in das Loch des
Kolbens 144D ein.
4
144D
144B
2
Bringen Sie das Kolbendach 144A auf der Oberseite
des Kolbens 144D an.
144D
4
Setzen Sie den Kolben 144D in die Schablone 121F.
144D
6
Verwenden Sie den Hammer 121A, um den Kolbenbol-
zen 144C ganz hineinzudrücken. Entfernen Sie
anschließend den Kolben aus der Schablone 121F
und bewahren Sie sie auf.
144D
121F
144C
144A
121A
