Die Ausgänge

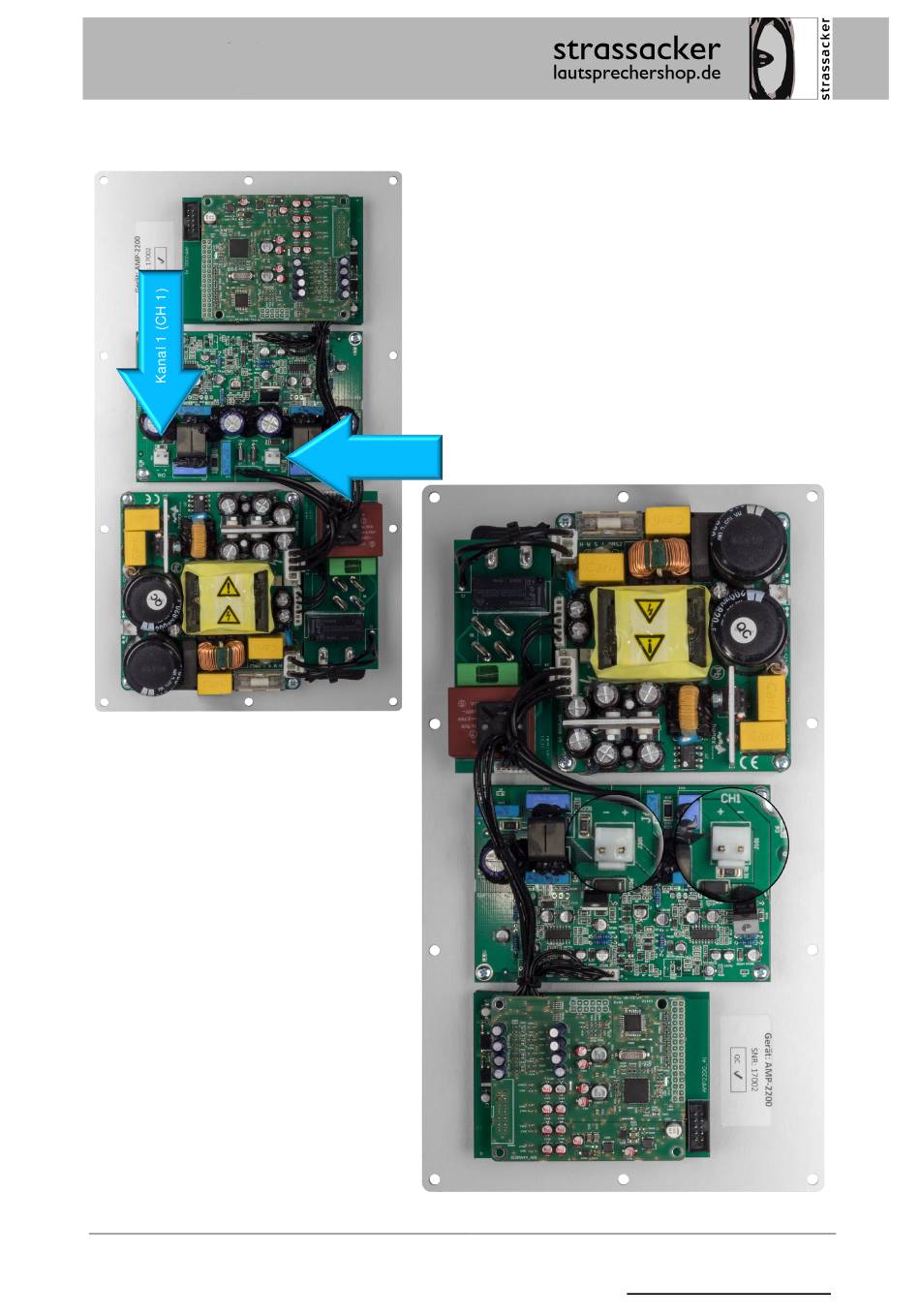

In der rechten Abbildung kann man die
Pins für Kanal 1 und 2 sehen.
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
Als Ausgänge stehen zur Verfügung:
Kanal 1 und Kanal 2, die jeweils an den eingebau-
ten Endverstärker angeschlossen sind. Deren Aus-
gänge sind auf der Leiterplatte und können somit
direkt mit den Lautsprechern verbunden werden.
In der Abbildung auf der linken Seite kann man die
Rückseite vom audaphon AMP-2200 mit der Ver-
stärkerplatine und den Chassisanschlüssen sehen.
Es können zwei Chassis an den Verstärker ange-
schlossen werden oder man kann im Brückenbe-
trieb nur ein Chassis an den Verstärker an-
schließen.
Kanal 2 (CH 2)
