28) Verkabelung der Seilschlaffschutzschalter
a) Entfernen Sie dazu als erstes die Schutzkappe für den Mehrfachstecker.
b) Verbinden Sie das Mehrfachkabel mit dem Schaltkasten und führen Sie das andere Ende mit den
Einzelverbindungen durch eines der Löcher an der Fahrbahn.
c) Verlegen Sie das Kabel des ersten Seilschlaffschutzschalters, der sich direkt an der Hauptsäule
befindet in das Innere der Fahrbahn. Achten Sie darauf, dass das Kabel nicht an dem Stahlseil schleift
und verlegen sie es durch die dafür vorgesehenen Rohre.
d) Verbinden Sie die Steckverbindung von dem Seilschlaffschutz mit der dazu gehörenden
Steckverbindung an dem Multikabel.

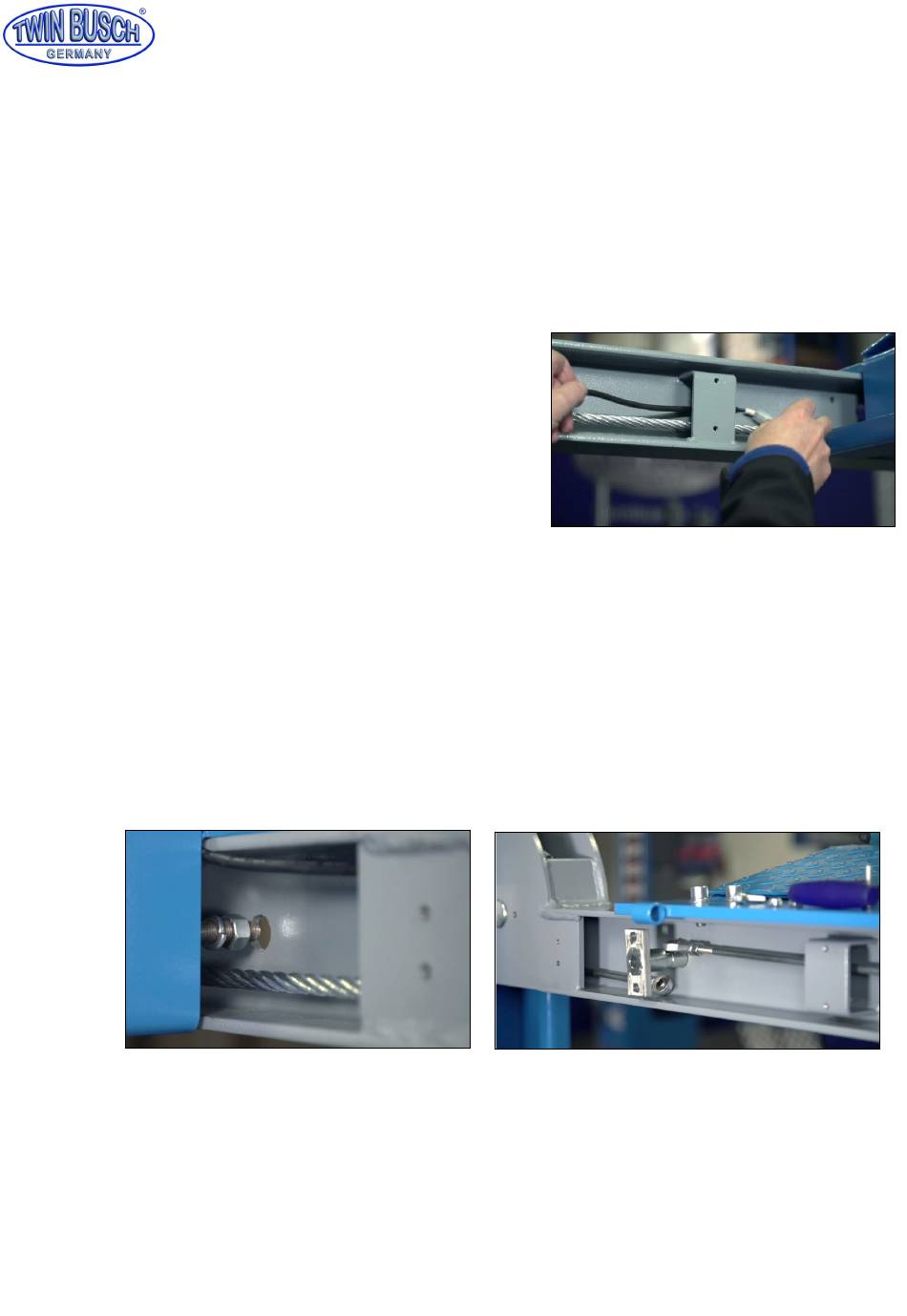

e) Das Kabel von dem Seilschlaffschutz der gegen-
überliegenden hinteren Seite wird einfach durch
die Traverse zu der Hauptfahrbahn hinüber geführt,
und durch das gezeigte Loch verlegt. Benutzen Sie
auch hier die Rohre um das Kabel sicher zu dem
Multikabel hinüber zu führen.
f) Verbinden Sie auch hier die gleichen Buchstaben miteinander. Verlegen Sie dieses Kabel parallel zu
dem vorverlegten Druckluftschlauch. Dieser ist lediglich für einen optionalen Achsfreiheber
gedacht, und spielt für die Funktion dieses Aufbaus keine weitere Rolle.
g) Schließen Sie die Verkabelung im vorderen Teil der Bühne ab, indem sie die beiden verbleibenden
Anschlüsse mit dem langen Verbindungskabel in der Fahrbahn verbinden.
29) Montage der Verriegelung am vorderen Teil der Hebebühne.
Entnehmen Sie dazu den Sprengring von der Gewindestange und setzen Sie diesen vor der Mutter
wieder auf.
Abbildung: Gewindestange
Vor dem Anschrauben des Entriegelung-Mechanismus muss das Gestänge ausgerichtet werden. Legen
Sie dazu die rechte Stange oben auf die Gewindestange. Nach der Montage werden somit die Gestänge
bei einer Drehung gegen den Uhrzeigersinn zusammengezogen, beziehungsweise entriegelt.
Schrauben Sie nun das Gegenstück auf. Um das Gegenstück in der Traverse zu versenken, wird es
notwendig sein, die durchgängige Gewindestange auf der Rückseite der Bühne in das Loch zu heben.
Fixieren Sie das Gegenstück mit der Gewindestange indem sie die Mutter mit dem Sprengring fest
anziehen.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch 4-Säulenhebebühne TW445
Abbildung: Traverse
