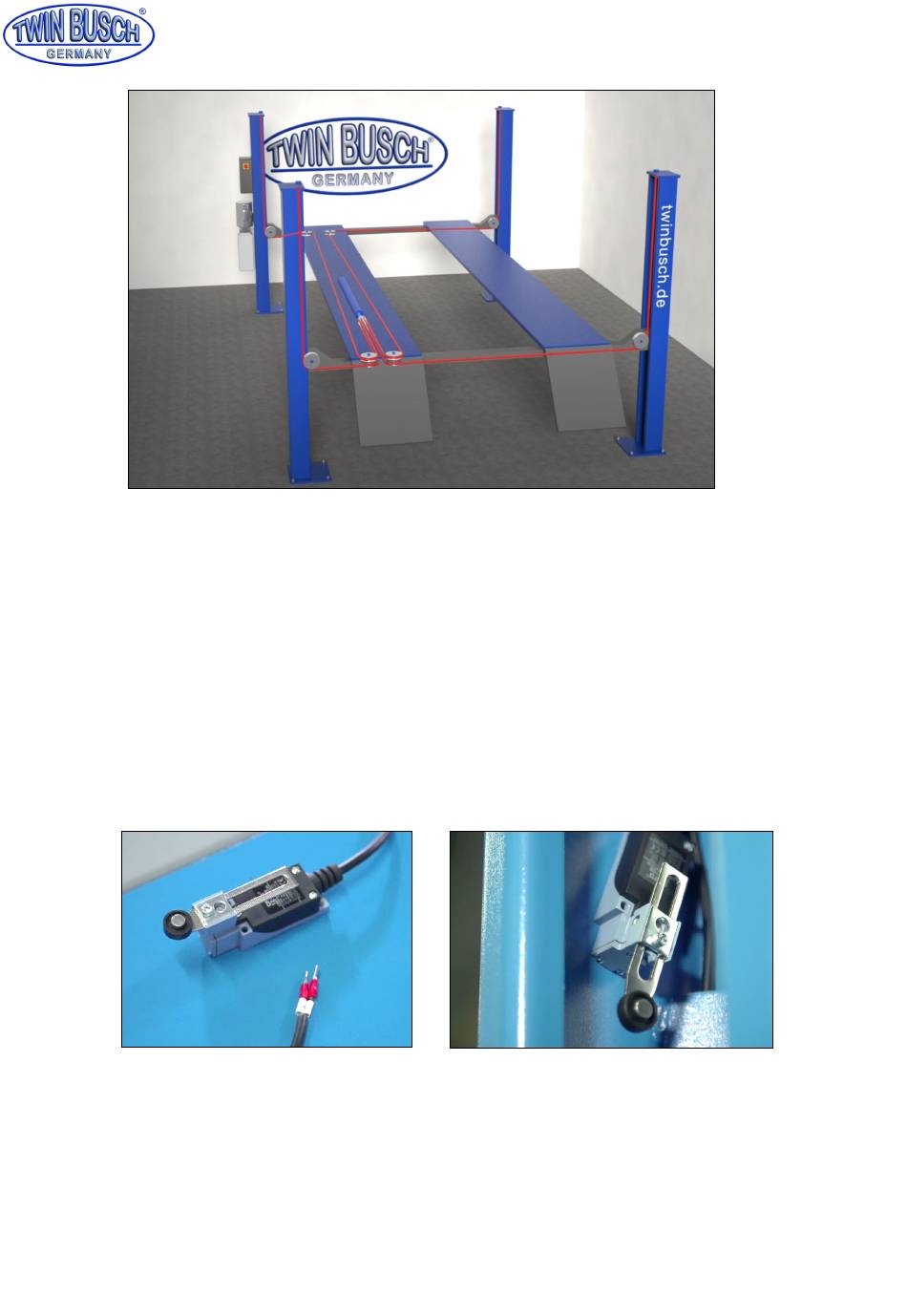

Abbildung: Stahlseilverlegung
21) Montage Schaltkasten
Im Inneren des Schaltkastens finden Sie die Befestigungsschrauben und Kabelbinder, um die Kabel
sicher zu verlegen. Befestigen Sie den Schaltkasten an der Hauptsäule, an der sich auch die Aufhängung
für den Motorblock befindet.
Hinweis: Bringen Sie den Deckel des Schaltkastens vorerst versetzt an, um die Kabel zu entlasten.
22) Für eine optimale Tätigkeit müssen Sie den Endabschalter leicht vorkonfigurieren. Öffnen Sie dazu die
Schraube zum Justieren des Schaltarms und ziehen sie diesen ein Stück weit heraus. Befestigen Sie den
Schaltarm wieder und entfernen sie auf der Rückseite die beiden Montageschrauben.
Führen Sie das Kabel des Endabschalters in den dafür vorgesehenen Schacht im Inneren der Hauptsäule.
Abbildung: Endabschalter
23) Montage des Endabschalters
Bei der Montage des Schalters müssen Sie darauf achten, das dieser leicht schräg angebracht wird. Zur
Befestigung verwenden Sie dafür die beiden schräg gegenüber liegenden Löcher am Schalter.
Als nächstes führen Sie das Kabel des Endabschalters hinüber in den Schaltkasten. Innerhalb des
Schaltkastens sind die Kabel nummeriert. Verbinden Sie immer die identischen Zahlen mit einander.
Als nächstes können wir das Gegenstück für den Endabschalter montieren.
