4) Zum Entfernen der linken Fahrbahn muss diese angehoben werden. Benutzen Sie dafür am besten
geeignete Hebegurte um den Lack nicht zu beschädigen.
5) Nachdem Sie die Hebegurte leicht unter Last gesetzt haben, entfernen Sie die 4 Schrauben, mit der die
obere Fahrbahn an dem Transportgestell befestigt ist. Beim weiteren Anheben empfiehlt es sich darauf
zu achten, dass die Fahrbahn nicht am Transportgestell hängen bleibt.
6) Entfernen Sie jetzt alle Einzelteile und Pakete die sich zwischen den Säulen befinden.
7) Bewegen Sie die durchgehende Gewindestange erst auf der einen Seite und dann auf der
gegenüberliegenden Seite über die Kante des Transportrahmens.
8) Für eine komfortable und sichere Montage können Sie Euro-Paletten in Kombination mit zwei
Flurförderzeugen verwenden. Damit lassen sich die Fahrbahnen leicht ausrichten und anheben.
Hinweis: Alternativ können Sie auch geeignete Böcke verwenden. Diese haben jedoch den Nachteil, dass
Sie bei der Montage weder zum Ausrichten bewegt, noch zur Montage angehoben werden können.
Deshalb müssten in diesem Fall die Fahrbahnen gleich zu Anfang exakt an der finalen Position
ausgerichtet werden, und es werden mehr Personen für die Montage benötigt.

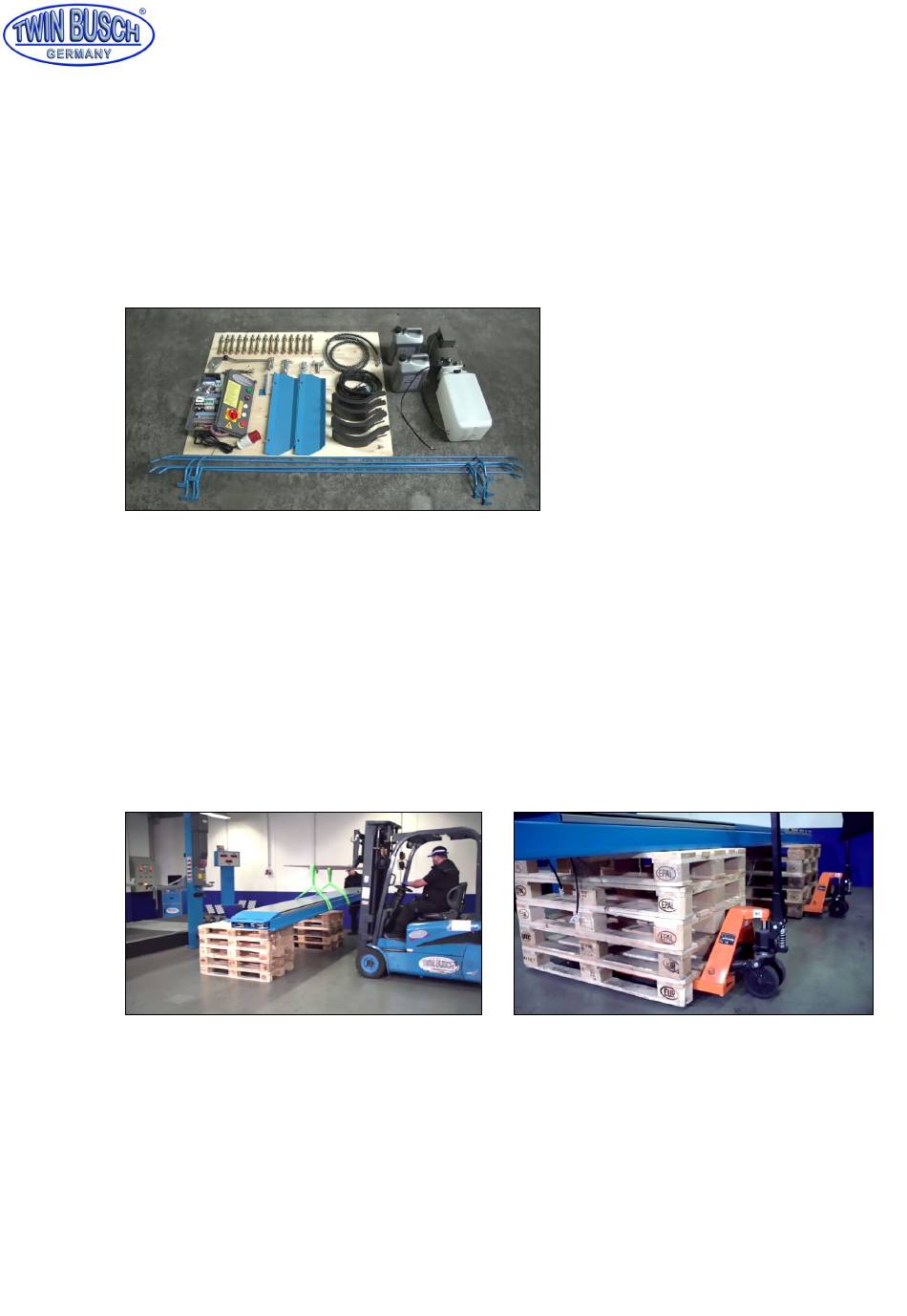

Abbildung: Fahrbahnplatzierung
9) Entnehmen Sie zunächst die 4 Säulen und bringen Sie diese in die Nähe der Positionen, an denen sie
später stehen sollen. Die erste Säule ist die Säule mit der Halterung für den Motorblock. Diese Säule
kommt an die Position hinten links. An ihr wird später das Hydraulik-Aggregat und der Schaltkasten
befestigt.
10) Die Traversen verbinden die beiden vorderen und die beiden hinteren Säulen miteinander. Achten Sie
beim Aufstellen darauf, dass zum einen die langen Abdeckungen mit den runden Löchern nach außen
weisen und zum anderen, dass sich diese Löcher auf der linken Seite befinden. Das Loch an der Traverse
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch 4-Säulenhebebühne TW445
Abbildung: Einzelteile
