So handhaben Sie die Schaftabdeckung
So handhaben Sie die Abdeckung des Wartungsanschlusses
7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an
RXA-B8, RXM-A(9), ARXM-A(9), RXP-N9, RXF-D(9), ARXF-A(9), RZAG-B
R32 Split-Baureihen
4P766272-2 – 2024.01

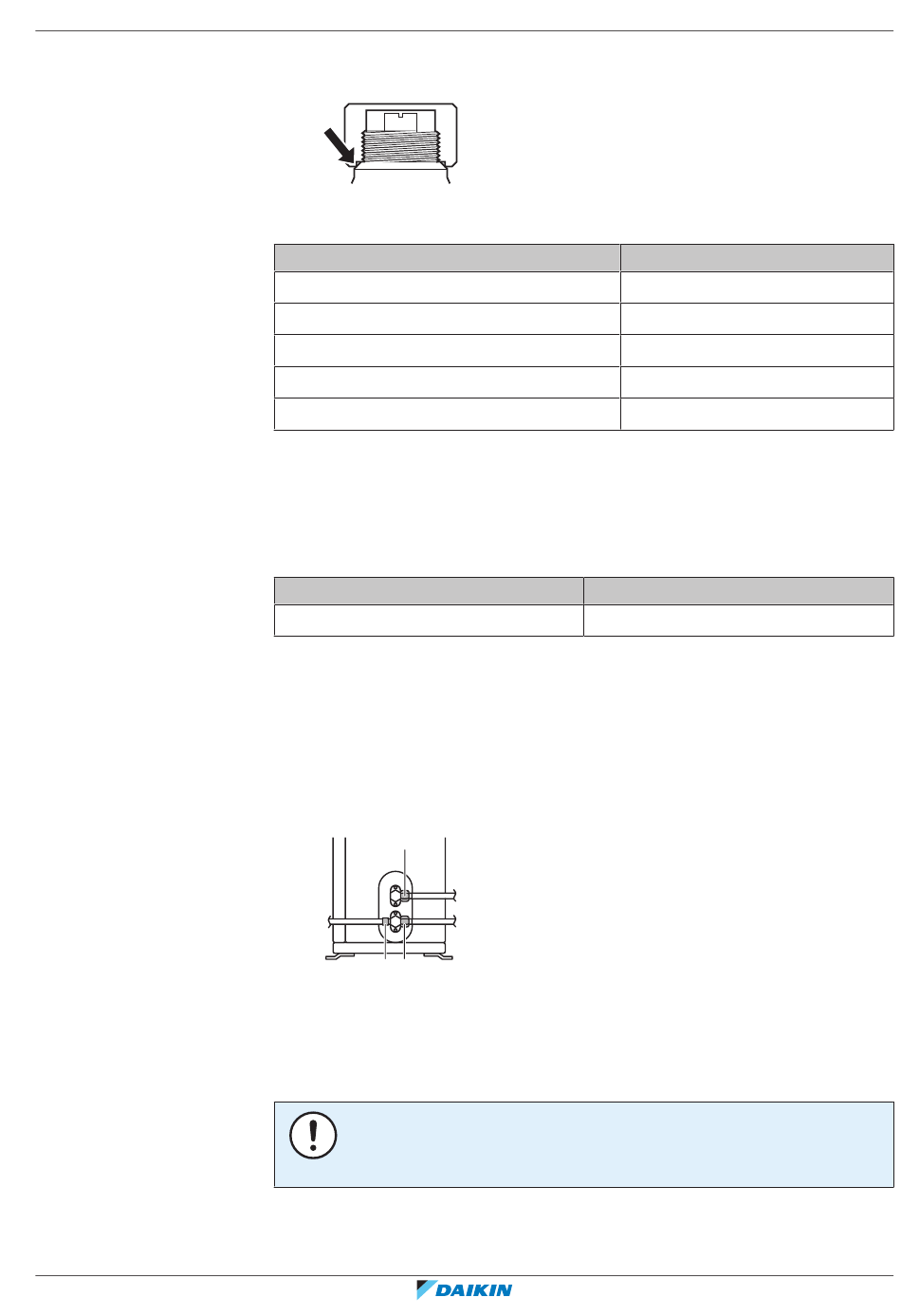

▪ Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen.
▪ Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen und prüfen, ob
Kältemittel austritt.
Schlüsselweite
17 mm
19 mm
22 mm
26 mm
27 mm
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen
und prüfen, ob Kältemittel austritt.
Element
Kappe des Service-Stutzens
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten.
▪ Rohrleitungsschutz.
Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-
Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas-
Absperrventil der Außeneinheit anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem
Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.
Die bauseitigen Rohre
7 Rohrinstallation
|
Anzugsdrehmoment (N•m)
15~17
18~20
21~28
32~38
48~59
Anzugsdrehmoment (N•m)
11~14
sind gegen physikalische
