Technische Daten

17 Technische Daten

17.1 Schaltplan

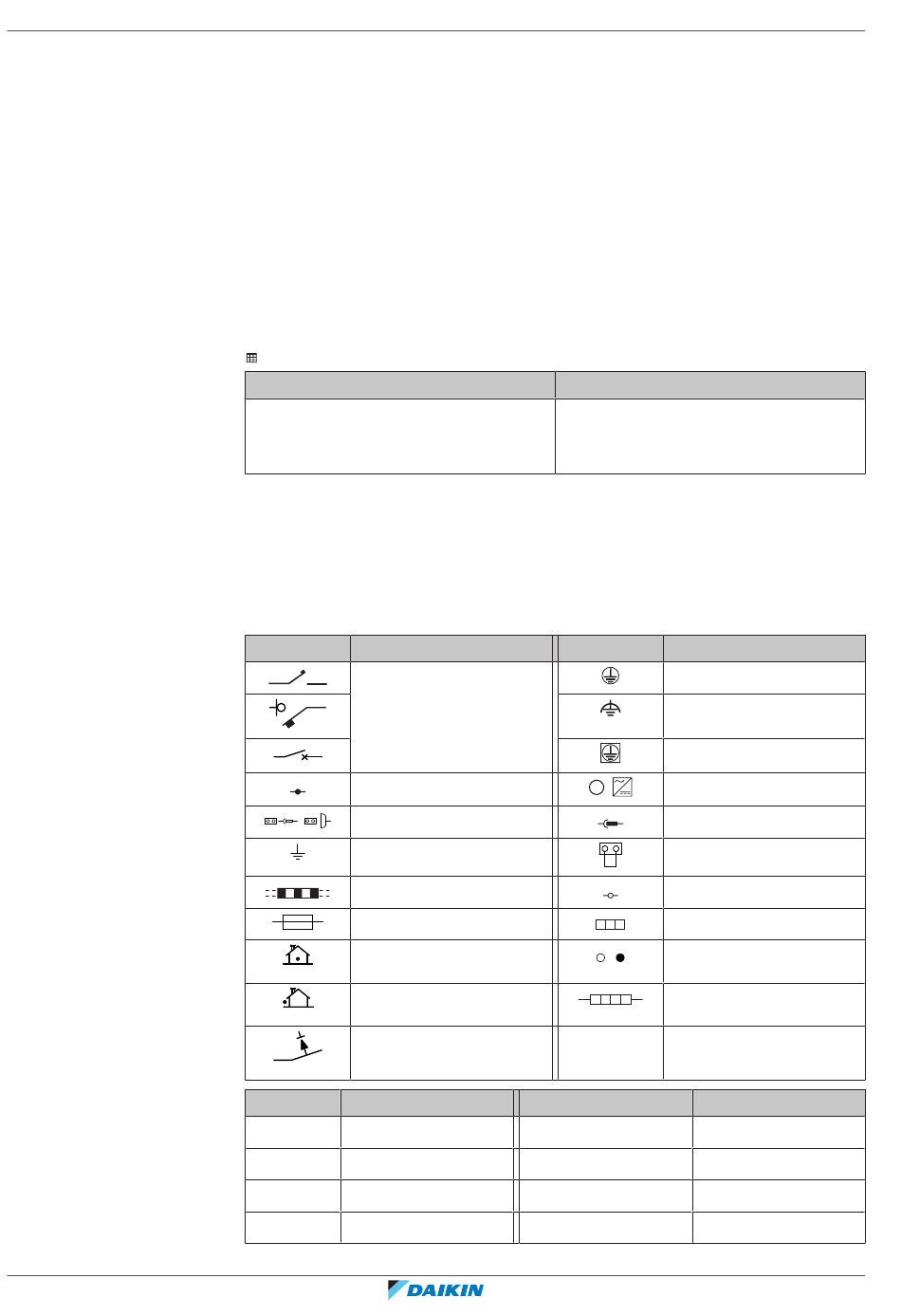

17.1.1 Vereinheitlichte Schaltplan-Legende

Referenz für Installateure
72
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website
Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem
Daikin Business Portal (Authentifizierung erforderlich).
Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf
der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung).
17‒1 Übersetzung des Textes auf dem Schaltplan
Englisch
(#) Only for the units with the suspend
connector specified in the installation
manual.
Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem
Elektroschaltplan auf der Einheit. In der Übersicht unten wird durch "*" die
Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer
Ziffern in aufsteigender Folge.
Symbol Bedeutung
Hauptschalter
Anschluss
Konnektor
,
Erde
Bauseitige Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom-
Schutzschalter
Symbol Farbe
BLK Schwarz
BLU Blau
BRN Braun
GRN Grün
Übersetzung
(#) Nur für die Einheiten mit dem in der
Installationsanleitung angegebenen
Unterbrechungsstecker.
Symbol Bedeutung
Schutzerde
Störfreie Erdung
Schutzerde (Schraube)
A
Gleichrichter
,
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Heizgerät
Symbol
ORG
PNK
PRP, PPL
RED
RXA-B8, RXM-A(9), ARXM-A(9), RXP-N9, RXF-D(9), ARXF-A(9), RZAG-B
Farbe
Orange
Rosa
Lila
Rot
R32 Split-Baureihen
4P766272-2 – 2024.01
