7 | Rohrinstallation
7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen
7.2.4 Leitfaden für Biegen von Rohren
Referenz für Installateure
38
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen fest angeschlossen sein. Erst
dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann
wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck,
der zu Beschädigungen führen kann und sogar zu Körperverletzungen.

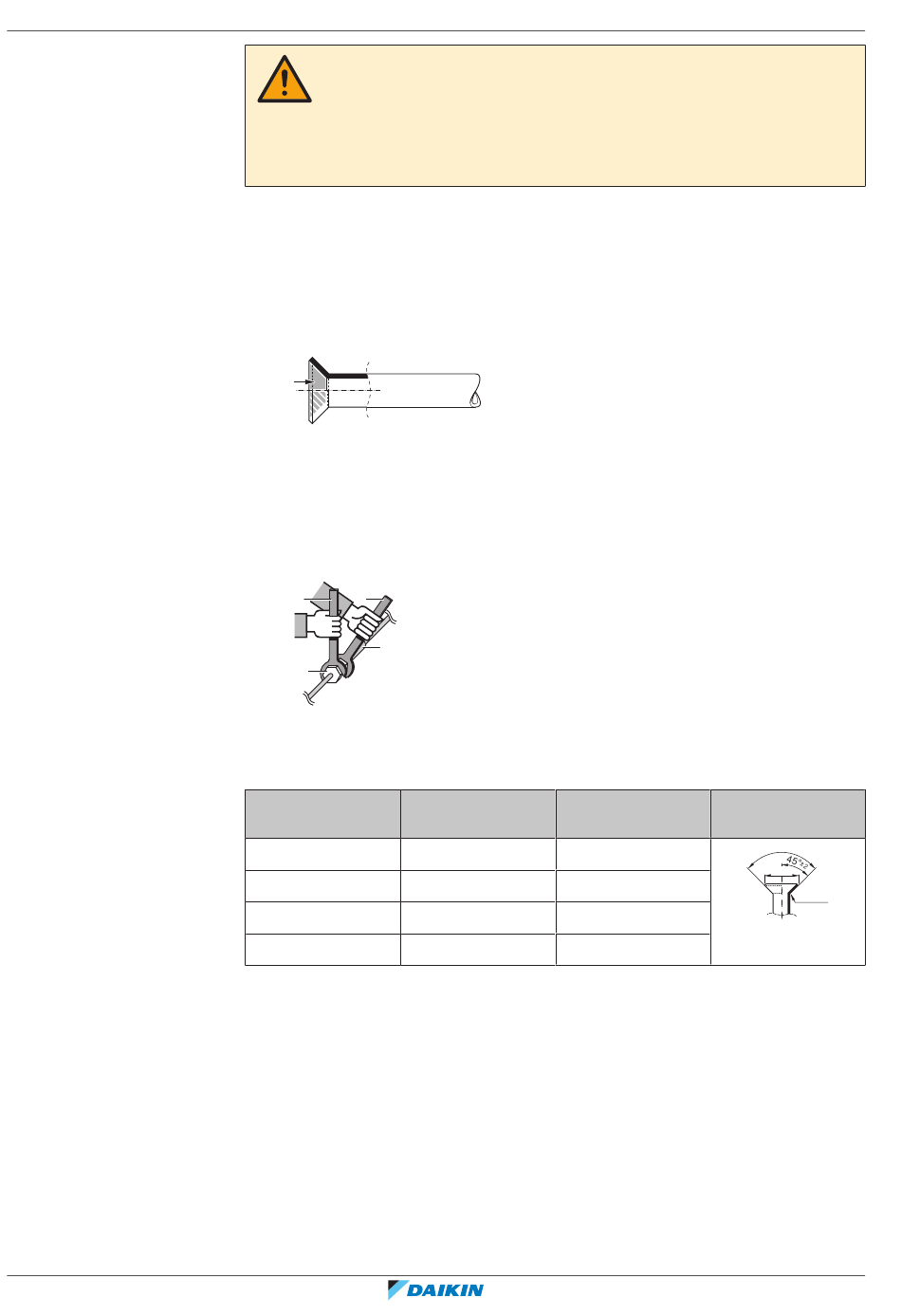

Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:
▪ Bei Anbringen einer Überwurfmutter bestreichen Sie die Innenfläche mit
Kältemittelöl für R32 (FW68DA). Schrauben Sie die Mutter erst mit der Hand um
3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER einen Schraubenschlüssel zusammen mit einem
Drehmomentschlüssel. Sonst besteht die Gefahr, dass die Mutter bricht oder
dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Überwurfmutter
Rohrstärke (mm) Anzugsdrehmomen
Ø6,4
Ø9,5
Ø12,7
Ø15,9
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
Aufweitungsmaße
t (N•m) (A) (mm)
15~17 8,7~9,1
33~39 12,8~13,2
50~60 16,2~16,6
62~75 19,3~19,7
RXA-B8, RXM-A(9), ARXM-A(9), RXP-N9, RXF-D(9), ARXF-A(9), RZAG-B
Form der
Aufweitung (mm)
90°
±2
ØA
R=
0.4~0.8
R32 Split-Baureihen
4P766272-2 – 2024.01
