17 | Technische Daten

17.2 Rohrleitungsplan

17.2.1 Rohrleitungsplan: Außengerät
Referenz für Installateure
74
PED Kategorien von Gerät:
▪ Hochdruckschalter: Kategorie IV,
▪ Verdichter: Kategorie II;
▪ Andere Geräte: Art. 4§3.
RXM42A

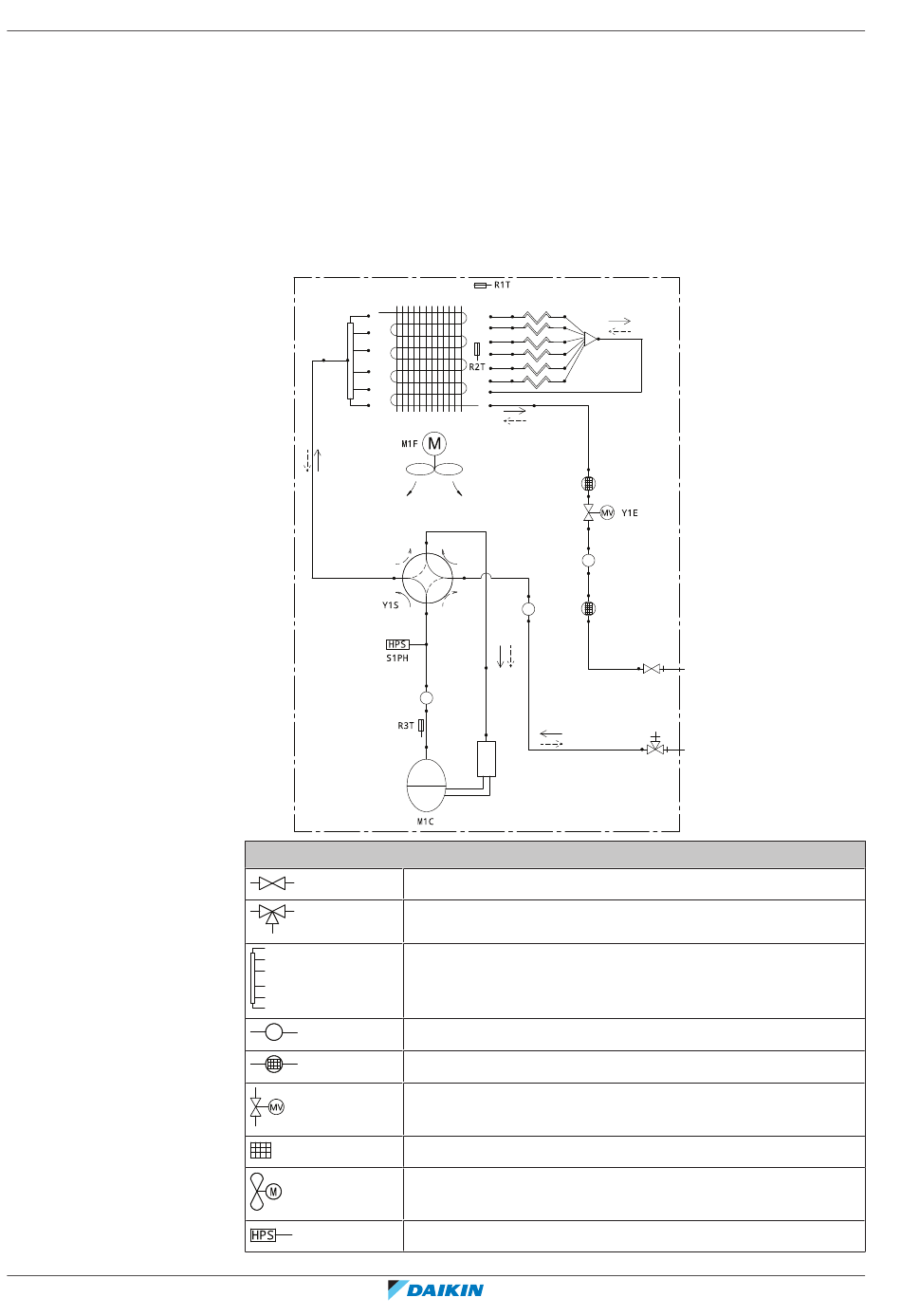

Rohrleitungsplan-Legende
Flüssigkeits-Absperrventil
Gas-Absperrventil
Refnet
Dämpfer
Dämpfer mit Filter
Elektronisches Expansionsventil
Filter
Propeller-Ventilator
Hochdruckschalter (automatische Rückstellung)
A
B
RXM-A(9), ARXM-A(9)
R32 Split-Baureihen
4P769827-4A – 2024.04
