BEGA 24 149 K3 Gebrauchsanweisung Seite 4

Laden Sie die App für Android und iOS
herunter.
Erstellen Sie ein Projekt und fügen Sie die
Leuchte als Einstiegspunkt hinzu.
Der zur Inbetriebnahme erforderliche
individuelle QR-Code liegt der Leuchte bei.
Die weiteren beiliegenden QR-Codes bewahren
Sie bitte in Ihrer bauseitigen Dokumentation
(z. B. Gebrauchsanweisung Seite 1 oben) auf.
Zusätzlich finden Sie einen weiteren QR-Code
auf dem LED-Modul in der Leuchte.
Die Leuchte kann ausschließlich mit dem
Smartphone, welches zur Parametrierung des
Sensors verwendet wurde, gesteuert werden.
Die Funktion „Zugriff teilen" in der App BEGA
Tool ermöglicht die Parametrierung oder
Steuerung über weitere Smartphones.
Die Leuchte kann in der App bei Bedarf auf
Werkseinstellungen zurückgesetzt werden.
Folgen Sie den Anweisungen in der App.
Bitte beachten Sie:
Um nicht auf kurzzeitige Helligkeits-
schwankungen im Leuchtenumfeld zu
reagieren, arbeitet der verbaute Lichtsensor
zeitverzögert.
Die Verzögerungszeit beträgt
ca. 1 bis 3 Minuten.
Daher erfolgt keine unmittelbare Reaktion z. B.
durch manuelles Abdunkeln des Sensors.
Nach erfolgreicher Inbetriebnahme kann
zwischen 3 Betriebsarten und einer manuellen
Steuerung ausgewählt werden.
Betriebsarten:
• PIR-Bewegungs- und Lichtsensor
• Nur PIR-Bewegungssensor
• Nur Lichtsensor
Manuell schalten:
• Deaktivierung der Sensoren und manuelle
Steuerung der Leuchte (on/off)

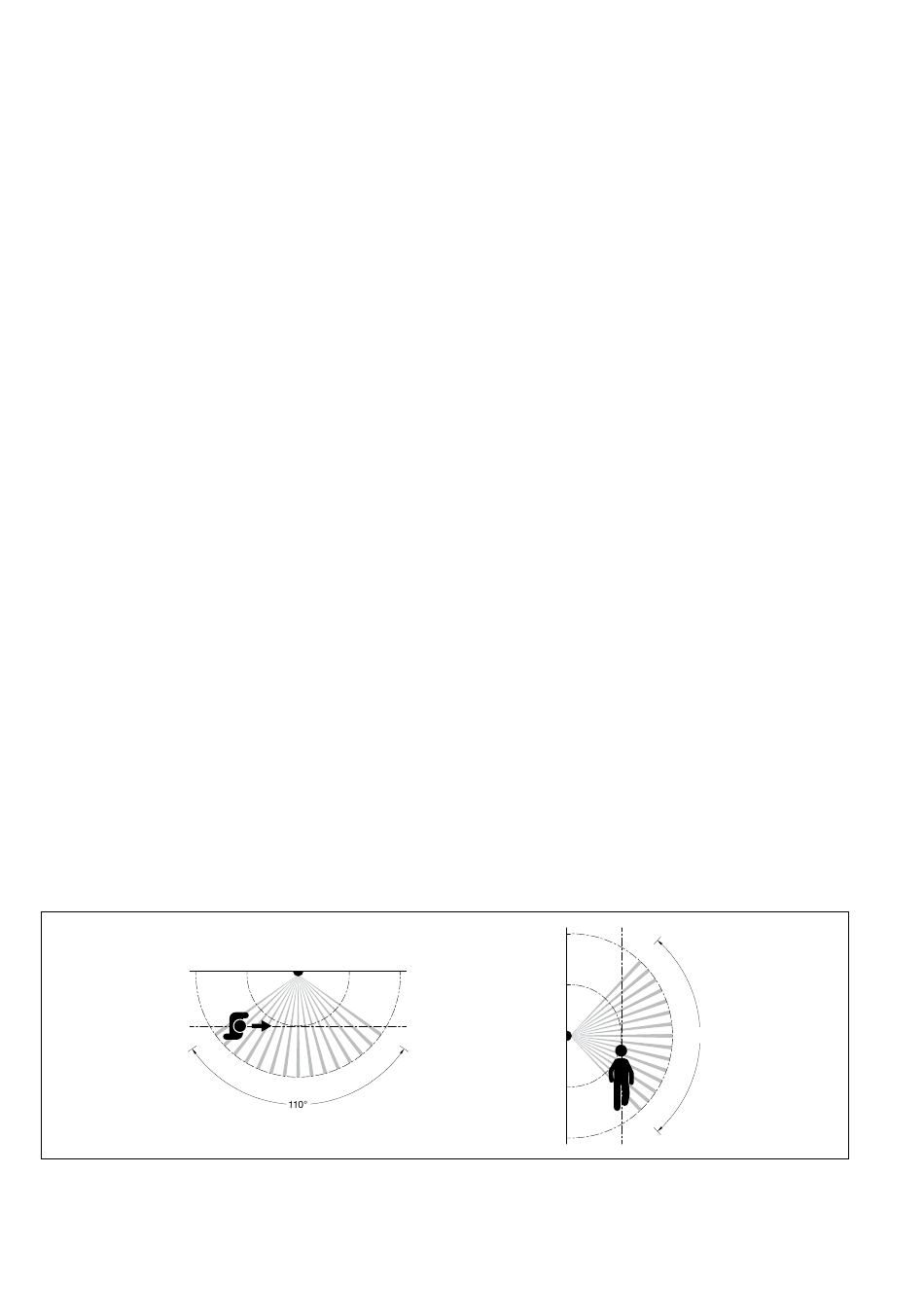

Reichweite / Erfassungsbereich
Die Angaben zur Reichweite und zu dem
Erfassungsbereich des PIR-Bewegungssensors
sind Richtwerte. Der Erfassungsbereich beträgt
horizontal bis 110°, vertikal 93° bei einer Tiefe
von max. 10 m, abhängig von der Laufrichtung
(siehe Skizze).
Zu geringe Temperaturunterschiede
zwischen dem sich bewegenden Objekt
und der Umgebungstemperatur können den
Erfassungsbereich negativ beeinflussen.
Auch örtliche Gegebenheiten und fremde
Wärmequellen können sowohl die Reichweite
als auch den Erfassungsbereich verändern und
zu Fehldetektionen führen.
10 m
4 / 5
Download the app for Android or iOS.
Create a project and add the luminaire as your
starting point.
The individual QR code required for
commissioning is enclosed with the luminaire.
Please retain the other enclosed QR codes in
your on-site documentation (e.g. Instructions
for use at top of Page 1).
You will also find an additional QR code on the
LED module in the luminaire.
The luminaire can only be controlled with the
smartphone that was used to configure the
sensor.
The "Share access" function in the BEGA Tool
app grants other smartphones configuration
and control rights.
The luminaire can be reset to factory settings in
the app, if required.
Follow the in-app instructions.
Please note:
The integrated light sensor operates with a
time delay to prevent responses to short-term
brightness fluctuations in the environment of
the luminaire.
The time delay is around 1 to 3 minutes.
A manual darkening of the sensor will therefore
not result in an immediate response.
Once commissioned successfully, you can
choose between three operating modes and
one manual control mode.
Operating modes:
• PIR motion and light sensor
• PIR motion sensor only
• Light sensor only
Manual switching:
• Sensor deactivation and manual control of
the luminaire (on/off)
Range / Detection area
The specifications for the range and detection
area of the PIR motion sensor are reference
values. The detection area is up to 110°
horizontally and 93° vertically, with a depth
of max. 10 m depending on the direction of
motion (see sketch).
Too minor temperature difference between the
moving object and the ambient temperature
can influence the detection range.
Local conditions and external heat sources may
affect both the range and the detection area.
5 m 5 m 10 m
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
10 m
5 m
X
5 m
10 m
Téléchargez l'application pour Android et iOS.
Créez un projet et ajoutez le luminaire en tant
que point de départ.
Le code QR individuel nécessaire à la mise en
service du luminaire est joint à celui-ci.
Les autres codes QR fournis doivent être
conservés dans votre documentation technique
(par ex. en haut de la page 1 de la fiche
d'utilisation).
Un code QR se trouve par ailleurs sur le
module LED du luminaire.
Le luminaire peut exclusivement être paramétré
depuis le smartphone qui a été utilisé pour le
paramétrage du capteur.
Dans l'application BEGA Tool, la fonction
« Share access » (Partager l'accès) permet
le paramétrage ou la gestion depuis d'autres
smartphones.
Si nécessaire, le luminaire peut être réinitialisé
avec les paramètres d'usine dans l'application.
Suivez les instructions de l'application.
Attention :
Pour qu'il ne réagisse pas aux brèves variations
de luminosité dans le champ d'éclairage du
luminaire, le capteur de luminosité intégré
fonctionne avec une temporisation.
La période de temporisation est
d'env. 1 à 3 minutes.
De cette manière, d'éventuelles occultations du
capteur par la main par exemple ne provoquent
pas de réactions immédiates.
Une fois la mise en service réussie, il est
possible de choisir entre 3 modes de
fonctionnement et un mode de gestion
manuelle.
Modes de fonctionnement :
• Détecteur de mouvement et capteur de
luminosité PIR
• Détecteur de mouvement PIR seulement
• Capteur de luminosité uniquement
Commutation manuelle :
• Désactivation des capteurs et gestion
manuelle du luminaire (on/off)
Portée / Zone de détection
Les données concernant la portée et la zone de
détection du détecteur de mouvement PIR sont
des valeurs indicatives. La zone de détection
s'étend jusqu'à 110° à l'horizontale et jusqu'à
93° à la verticale pour une profondeur de 10 m
maximum, en fonction du sens de déplacement
(voir les schémas).
Une différence de température trop faible
entre l'objet en mouvement et la température
ambiante peut influencer la zone de détection.
Les conditions locales et les sources
étrangères de chaleur peuvent modifier la
portée ainsi que la zone de détection et
conduire à des déclenchements intempestifs.
Y
93° 93°
