BEGA 24 194 Gebrauchsanweisung

14.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

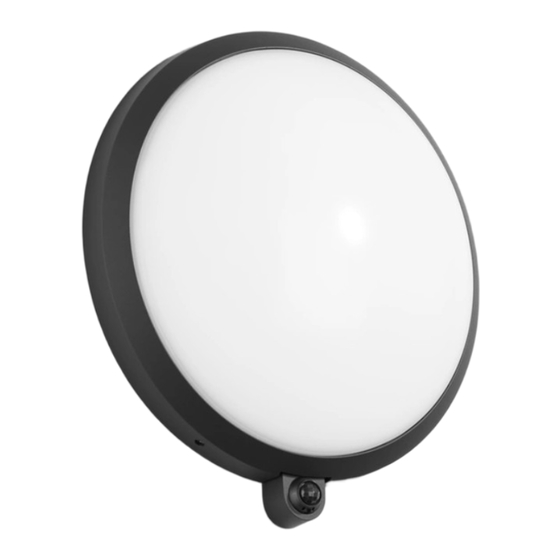

Wandleuchte mit PIR-Bewegungs- und Lichtsensor
Wall luminaire with PIR motion and light sensor
Applique avec détecteur de mouvement et capteur luminosité PIR
40 40
Ø 4,5
Gebrauchsanweisung
Anwendung
Freistrahlende Wandleuchte mit eingebautem
Passivinfrarot-Bewegungs- und Lichtsensor
zum Betrieb in einem vorhandenen DALI-
System.
Eine Leuchte aus Aluminiumdruckguss und mit
schlagfester Kunststoffabdeckung.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 194 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 194 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
30 30
unten
bottom
dessous
325 325
Instructions for use
Application
Unshielded wall luminaire with integral passive
infrared motion and light sensor for use in an
existing DALI system.
A luminaire made of die-cast aluminium and an
impact-resistant synthetic cover.
Lamp
23,9 W Module connected wattage
27,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
24 194 K3
LED-0993/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3975 lm Module luminous flux
3083 lm Luminaire luminous flux
113,3 lm / W Luminaire luminous efficiency
24 194 K4
LED-0993/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
4180 lm Module luminous flux
3242 lm Luminaire luminous flux
119,2 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 350 Ø 350
Fiche d'utilisation
Utilisation
Applique à diffusion libre avec détecteur avec
détecteur de mouvement à infrarouge passif et
capteur de luminosité intégrés pour utilisation
dans un système DALI existant.
Un luminaire en fonderie d'aluminium injectée
avec cache en matière plastique antichocs.
Lampe
23.9 W Puissance raccordée du module
27.2 W Puissance raccordée du luminaire
Température de référence
t = 25 °C
a
Température d'ambiance
t = 35 °C
a max
24 194 K3
Désignation du module
LED-0993/830
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3975 lm Flux lumineux du module
3083 lm Flux lumineux du luminaire
113,3 lm / W Rendement lum. du luminaire
24 194 K4
Désignation du module
LED-0993/840
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4180 lm Flux lumineux du module
3242 lm Flux lumineux du luminaire
119,2 lm / W Rendement lum. du luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
24 194
é c
IP 65
105 105
23,9 W
27,2 W
t
= 25 °C
a
t
= 35 °C
a max
LED-0993/830
3000 K
CRI > 80
3975 lm
3083 lm
113,3 lm / W
LED-0993/840
4000 K
CRI > 80
4180 lm
3242 lm
119,2 lm / W
