By-alarm Plus
Anschluss der Sirenen

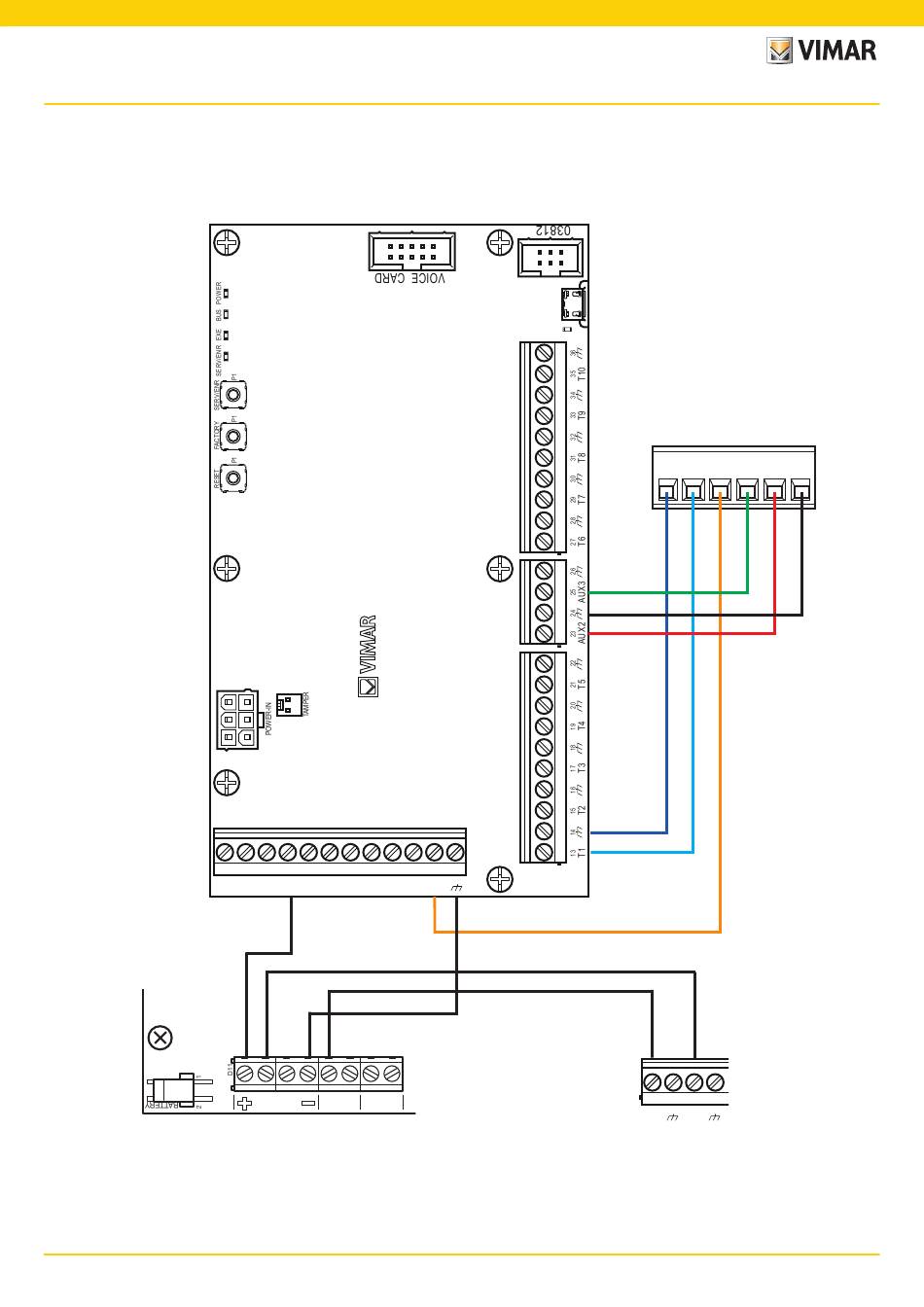

6.4 LED-Steuerung der Außensirene
Die Außensirene muss ihre Standardkonfiguration behalten .
Eine Klemme des Steuergeräts oder einer Erweiterung In/Out bzw . der Tastatur wird als AUSGANG konfiguriert und an die Klemme LED der Außensirene angeschlossen;
diese Klemme muss als AKTIVIERUNGSURSACHE für ein Ereignis des Steuergeräts mit LED-Anzeige der Sirene konfiguriert werden .
STEUERGERÄT
03800-03801-03802
1 2 3 4 5 6 7 8 9
NO NC COM +OC OC1 OC2 + D S
D S
TAMPER
LED FAULT
START STOP
AUSSENSIRENE
03827
10 11 12
- AUX
INNENSIRENE
30526-20496-19496-14496
+ –
T T INT SET
13 14 15 16
T1 T2
TASTATUR
ERWEITERUNGEN IN/OUT
