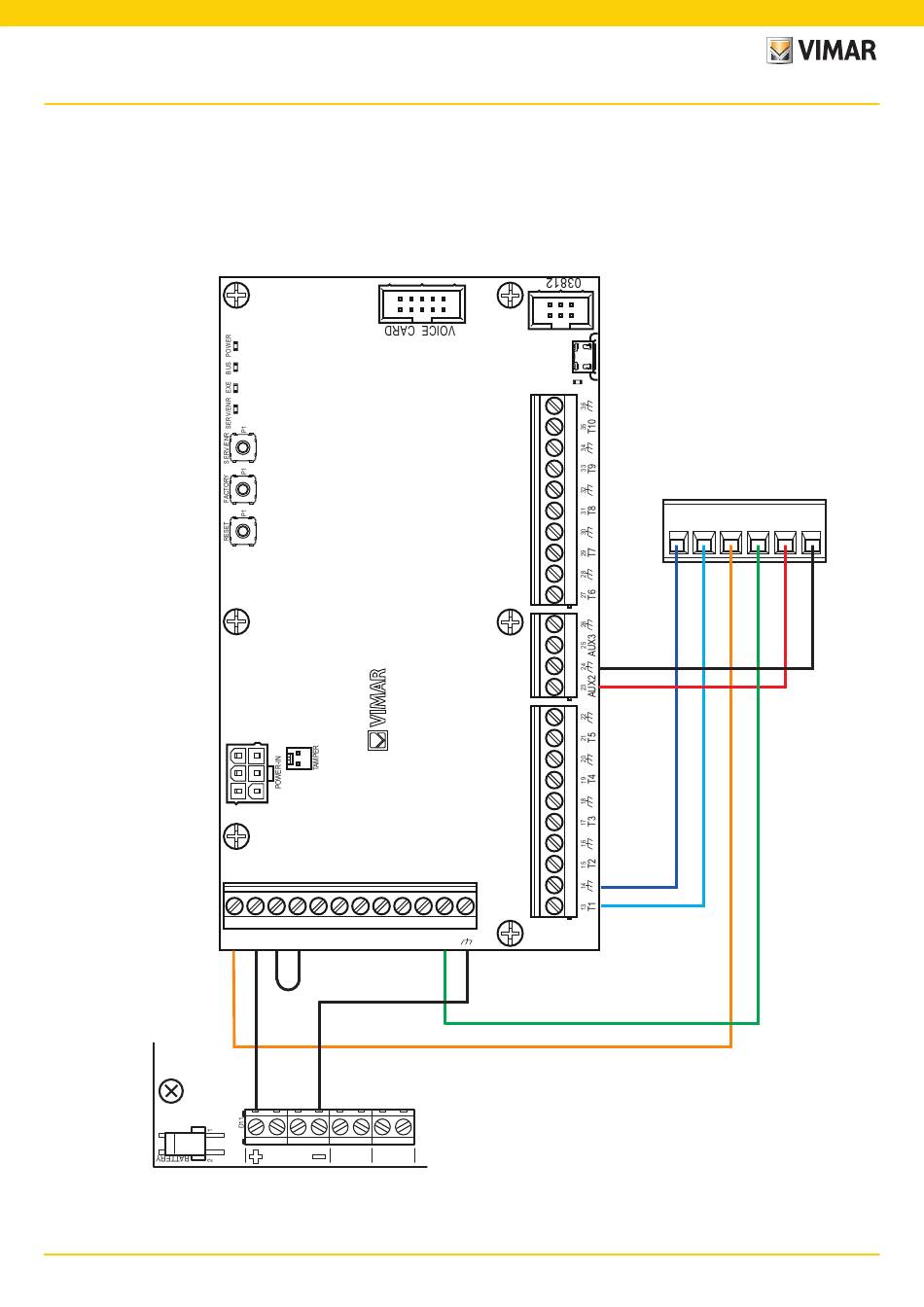

Anschluss der Sirenen
6. Anschluss der Sirenen
6.1 Anschluss der Außen- und Innensirene über nur ein Relais
Der Relaisausgang des Steuergeräts muss lt . Standard konfiguriert werden, d .h . mit AKTIVIERUNGSURSACHE (EINBRUCHSALARM–EINBRUCH/SABOTAGE/SABO-
TAGE SYSTEM/PANIK – BEREICH 1) .
Außen- und Innensirene läuten und blinken für die gesamte Dauer der Alarmzeit im Steuergerät oder solange, bis der Benutzer über Tastatur den Befehl "STOPP SI-
RENEN" ausführt .
STEUERGERÄT
03800-03801-03802
1 2 3 4 5 6 7 8 9
NO NC COM +OC OC1 OC2 + D S
D S
TAMPER
LED FAULT
START STOP
AUSSENSIRENE
03827
10 11 12
- AUX
INNENSIRENE
30526-20496-19496-14496
+ –
T T INT SET
