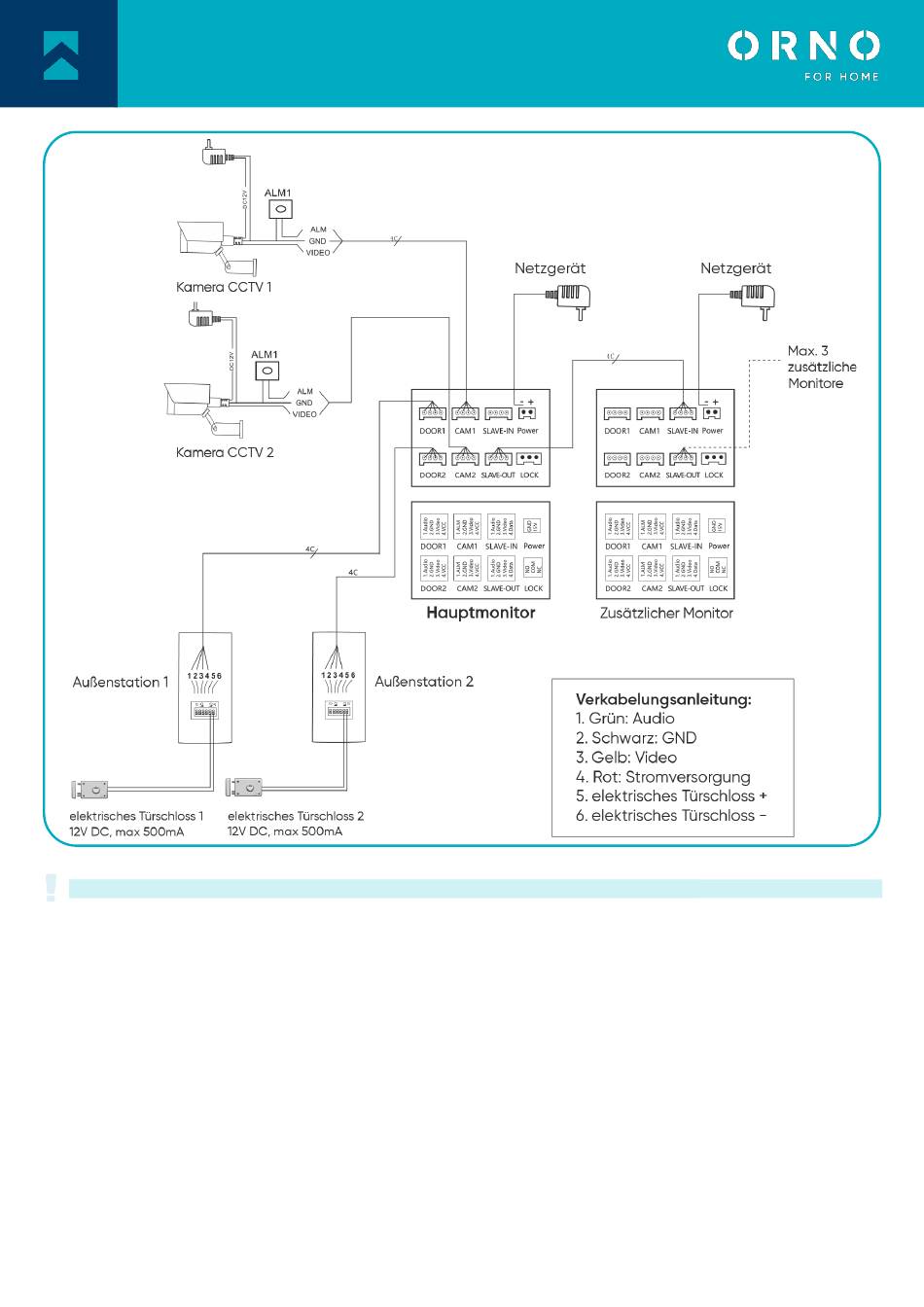

Abb. 6 Verkabelungsdiagramm
Ein elektrischer Türöffner und eine automatische Torsteuerung sind im Set nicht enthalten!
Es wird nicht empfohlen, die Drähte der Video-Türsprechanalge in einem Kabel mit den Leitungen anderer Anlagen zu
verlegen, z. B. Klingel, Alarm, usw. Alle Strom- oder Telekommunikationsdrähte, die starke Magnetfelder aussenden (z. B.
Lautsprecher, TV), die in direktem Kontakt mit den Drähten stehen, die die Außenstation mit dem Bildschirm verbinden,
können den Betrieb des Geräts beeinträchtigen.
Wenn der Benutzer andere Anschlussdrähte als die empfohlenen hat, kann er diese verwenden, es wird jedoch empfohlen,
einen Testanschluss des Geräts vorzunehmen, um seinen ordnungsgemäßen Betrieb unseres Geräts zu überprüfen.
Bei der Planung der Elektroinstallation muss der geeignete Kabelquerschnitt berücksichtigt werden:
bis zu 30 m - empfohlenes Kabel XzTKMXpw 3 x 2 x 0,5mm
von 30 m bis 100 m - empfohlenes Kabel XzTKMXpw 3 x 2 x 0,8mm
Der Anschluss an den elektrischen Türöffner sollte mit einem 2 x 1mm
2
Kabel erfolgen. Das Set ist mit jedem elektrischen
Türöffner mit 12V DC Versorgungsspannung kompatibel und Stromaufnahme max. 500 mA.
Die Gesamtlänge der Anlage darf 100 m nicht überschreiten.
Die Verwendung von Twisted-Pair-Kabeln wird nicht empfohlen.
7
