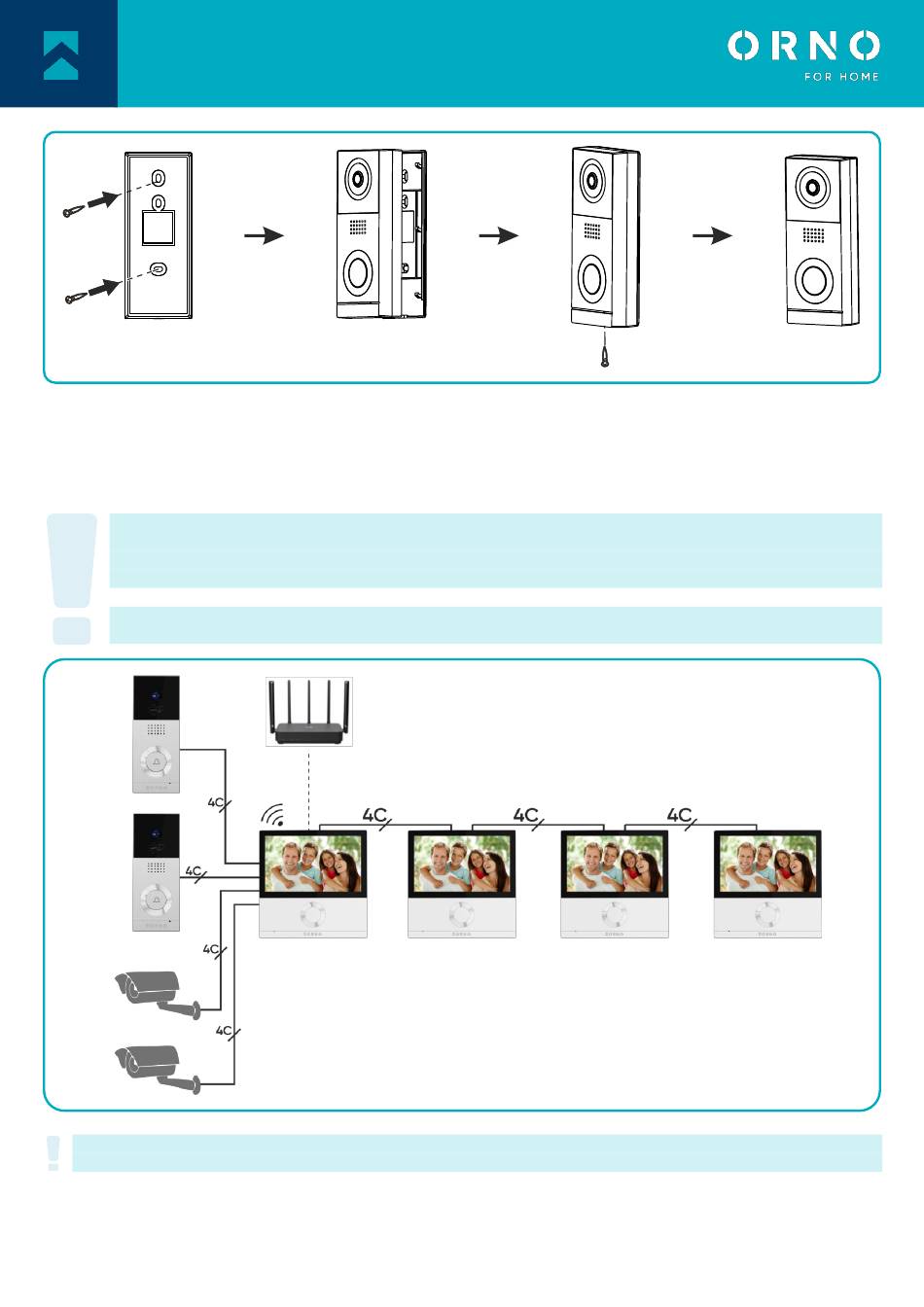

Abb. 4 Installation einer Außenstation mit Kamera
1. Bohren Sie Löcher in die Wand und setzen Sie die Dübel ein. Befestigen Sie die Schutzüberdachung mit Schrauben.
2. Verbinden Sie die Drähte nach dem beigefügten Diagramm.
3. Setzen Sie die Kamera in die Schutzüberdachung und befestigen Sie sie von unten mit der Sicherungsschraube.
6. VERKABELUNGSDIAGRAMM
Es ist ratsam, den Betrieb des Geräts zu testen, bevor Sie die Befestigungslöcher bohren. Schließen Sie dazu
das zu prüfende Gerät gemäß dem Schaltplan an. Die erste Person, die die Kamera hält, sollte mit der Taste
die zweite Person anrufen, die am Monitor sitzt. Diese Person sollte das Sichtfeld der Kamera sorgfältig prüfen,
um gegebenenfalls die Position des Moduls zu korrigieren.
Wenn die Messungen genau durchgeführt wurden, fahren Sie nach dem Ausschalten der Stromversorgung mit
den Montagebohrungen fort.
Abb. 5 Verkabelungsdiagramm
Es ist verboten, Verbindungen zu stromführenden Geräten herzustellen!
Die Nichtbeachtung kann zu dauerhaften Schäden und Gesundheitsverlusten führen.
6
