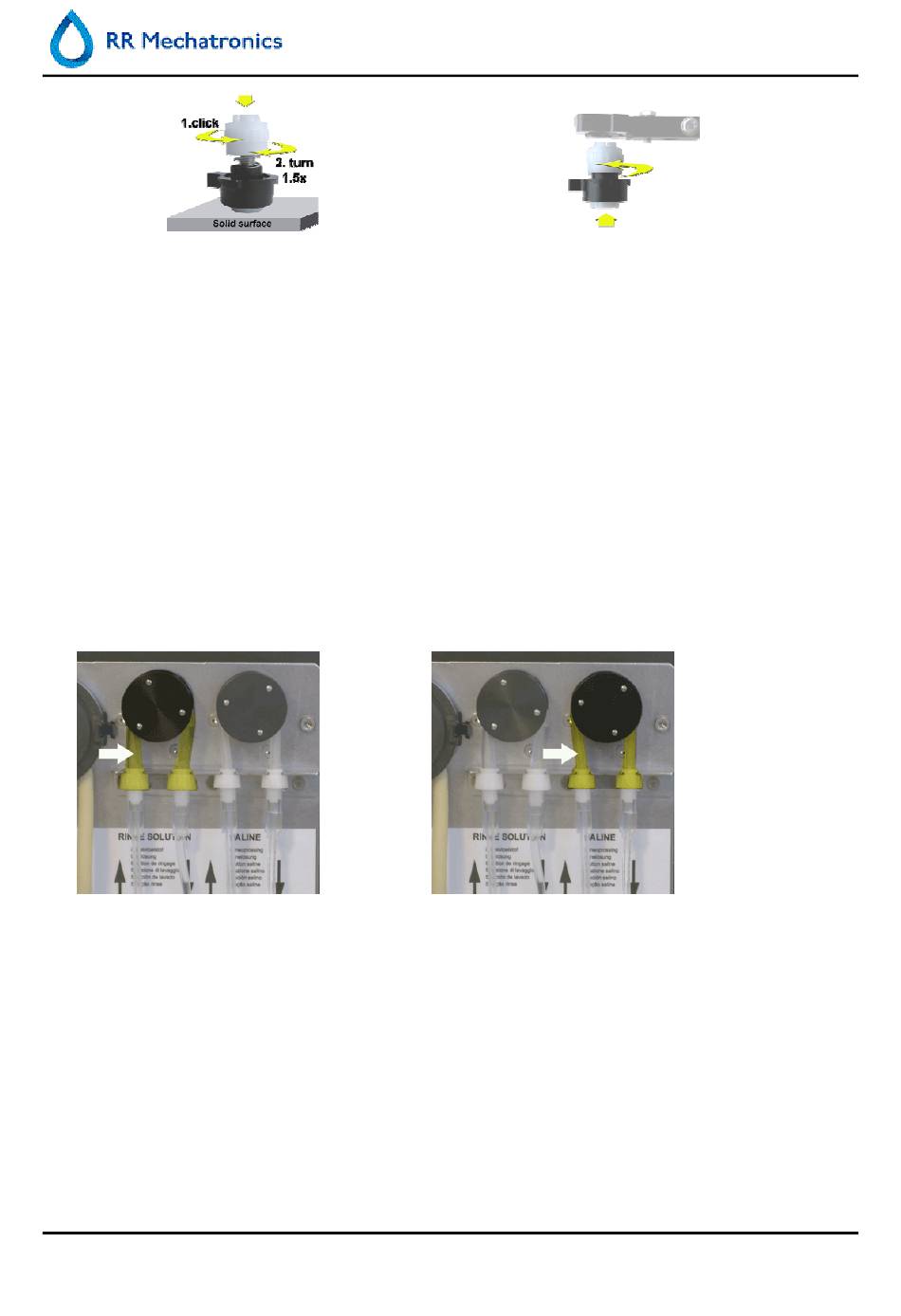

Fülldüse montieren:
Schieben Sie das Kunststoffoberteil gegen
die Federkraft nach unten.
1. Drehen Sie das Kunststoffoberteil
entgegen dem Uhrzeigersinn, bis Sie ein
Klicken hören oder wahrnehmen.
2. Drehen Sie das Kunststoffoberteil um 1,5
Umdrehungen im Uhrzeigersinn.
2. Bakterienfilter ersetzen
An der Abfallflasche (falls verwendet):
Ersetzen Sie den Bakterienfilter QWLV040001 am Verschluß der Abfallflasche.
3. Austausch Spül- und Salinenschlauch-Einheit
Spülpumpschlauch ESRI090902.
Neuen Schlauch einsetzen:
1. Ziehen Sie den Pumpenschlauch leicht nach unten und gleichzeitig in Richtung der
Gerätevorderseite, um den Schlauch aus der Pumpenhalterung frei zu bekommen.
2. Entfernen Sie den alten Schlauch aus dem Läufer der Schlauchpumpe.
3. Ziehen Sie die zu- und abführenden Schläuche von beiden Schlauchstutzen ab.
4. Schließen Sie den neuen Schlauch an die zu- und abführenden Schläuche an.
5. Positionieren Sie ein Ende des Schlauchs in die Pumpenhalterung.
6. Ziehen Sie den neuen Schlauch über den Läufer der Schlauchpumpe.
7. Ziehen Sie den Pumpenschlauch leicht nach unten und gleichzeitig in Richtung Rückseite.
8. Öffnen Sie die linke Abdeckung.
Starrsed Auto-Compact Gebrauchsanweisung
Version 1.09 MRN-074 (A)-DE
Fülldüse einbauen:
1. Verbinden Sie den Silikonschlauch mit
dem Fülldüse.
2. Setzen Sie den Fülldüse in den Halter
ein.
3. Drücken Sie den Füllüse nach oben und
drehen Sie den Halter nach links.
Neuer Aufbau Salzlösungspumpe ESRI090903
Arbeitsanleitungen für Starrsed RS
Seite 117
