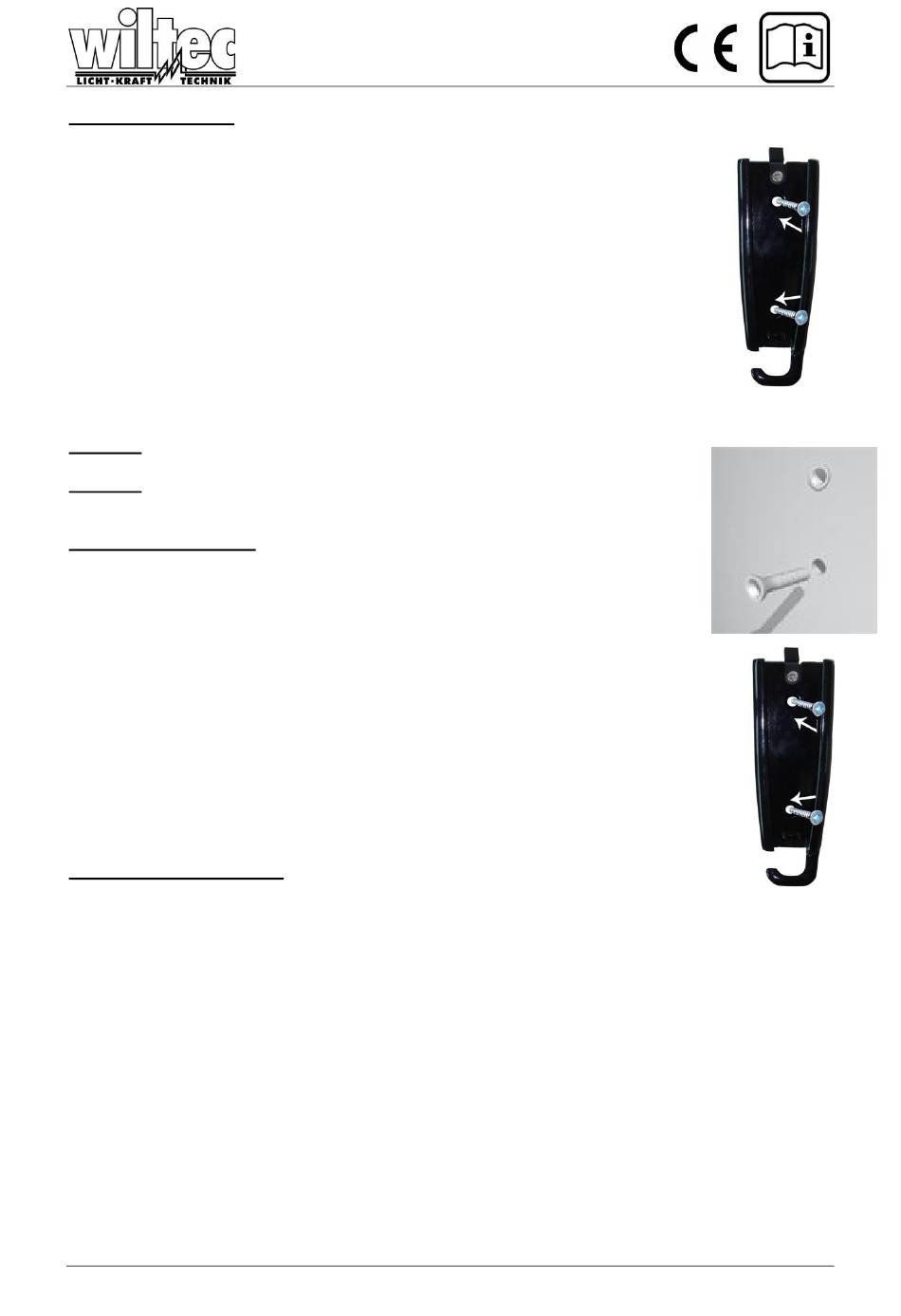

WilTec L20 Montageanleitung Seite 4

Trockenbaumontage
Zur sicheren Trockenbaumontage zwei mindestens 30 cm auseinander stehende
Holzbalken / Schienen verwenden.
1. Benutzen Sie einen Metalldetektor, um zwei benachbarte Schienen zu finden, und
markieren Sie deren Lage.
2. Mit Hilfe einer 2. Person und der Wasserwaage positionieren Sie die Wandplatte
an der gewünschten Stelle.
3. Markieren Sie jeweils rechts und links die oberen, mittleren und unteren
Langlöcher, die über den Balken oder Schienen liegen.
4. Es sollen insgesamt 4 oder 6 Stellen markiert werden.
5. Zunächst je ein 3 mm Loch in die Wand vorbohren.
6. Mit Hilfe einer 2. Person positionieren Sie die Wandplatte an der Wand und passen
die Langlöcher über die vorgebohrten Löcher
7. An jeder Stelle stecken Sie eine Sechskantschraube mit Unterlegscheibe ein.
8. Ziehen Sie die Sechskantschrauben im Uhrzeigersinn fest.
Vorsicht: Die Schrauben nicht zu fest anziehen, um Beschädigungen der Wand
zu vermeiden.
Vorsicht: Die Wandplatte nicht loslassen, bevor sie richtig befestigt ist.
Beton-/ Mauer-Montage
Achtung: Hier müssen die Betondübel oder andere Spezialdübel aus dem
örtlichen Eisenwarenhandel benutzt werden
1. Zuerst die Wandplatte mit Hilfe der Wasserwaage an der Wand positionie-
ren.
2. Markieren Sie jeweils rechts und links die oberen, mittleren und unteren Langlöcher.
3. Zunächst mit einem 10 mm – Steinbohrer Löcher bohren.
4. In jedes Loch einen Betondübel stecken, gegebenenfalls Dübel mit einem Hammer
vorsichtig in das Bohrloch einklopfen.
5. Wenn alle Dübel eingesteckt sind, Wandplatte wieder darüber positionieren.
6. Die Sechskantschrauben in die Dübel schrauben, leicht anziehen, erst festschrau-
ben, nachdem alle Sechskantschrauben eingedreht sind.
Bildschirm-Halter-Montage
1. Für eine optimale Montage enthält dieses Kit verschiedene Schrauben verschiedener Längen und
Durchmesser.
2. Legen Sie Ihren Bildschirm auf eine weiche Unterlage und suchen Sie die Gewindelöcher auf der
Rückseite.
3. Bestimmen Sie mit Hilfe eines Strohhalmes oder Zahnstochers die Tiefe der Bohrung.
4. Wenn Ihr Bildschirm eine konkave Rückwand hat, benutzen Sie die Abstandshalter.
Tip: Verwenden Sie den kleinstmöglichen Abstandshalter, um den Abstand Bildschirm-
Montagehalter möglichst gering zu halten.
5. Den Abstandshalter zwischen Montagehalter und Bildschirm einfügen.
6. Wenn eine kleinere Schraube (M4, M5 oder M6) benutzt wird, bitte eine Unterlegscheibe mit jeder
Schraube benutzen zur Verbesserung der Stabilität.
7. Überdrehen Sie die Schrauben nicht.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.info
Seite 4
