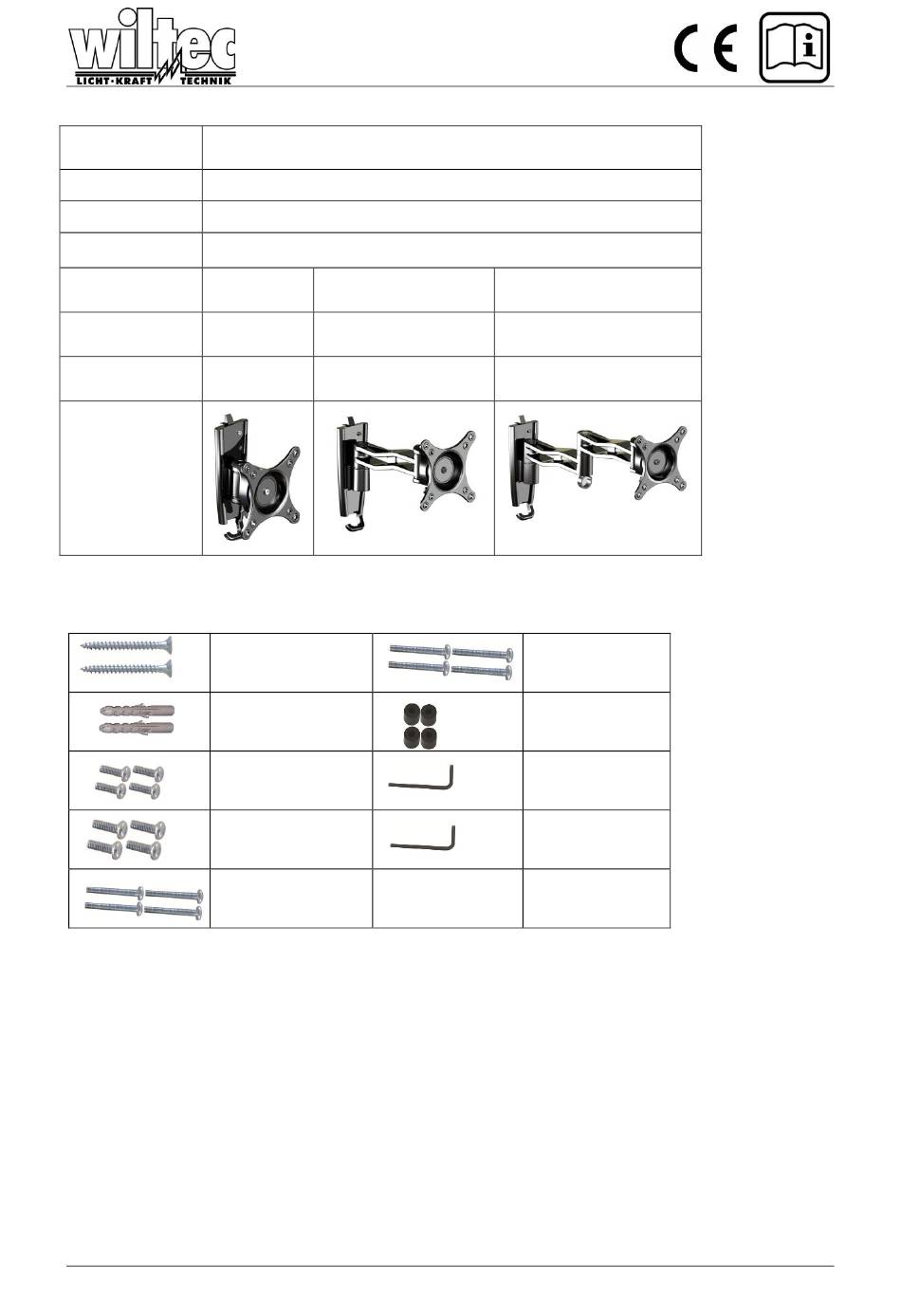

WilTec L20 Montageanleitung Seite 3

Modelle
Maximales Ge-
44 lbs (20kg)
wicht
13" to 27"
Bildschirmgröße
VESA 75/100
Neigung +/-15°
Drehwinkel
Horizontale
3.9"/100mm
Auszug
Montagematerial
A. Holzschrauben
(x2)
B. Dübel (x2)
C. M4x12mm
Bolzen (x4)
D. M5x12mm
Bolzen (x4)
E. M4x30mm
Bolzen (x4)
Sie benötigen einen Kreuzschlitzschraubendreher, Metalldetektor für Trockenbaumontage, Bohrma-
schine und 1/4" (8mm) Steinbohrer für Beton/ Mauer-Montage und einen 1/8" (3mm) Steinbohrer.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.info
60° 180°
360° 360°
3.9"-9.8"/100-
250mm
180°
360°
3.9"-15.7"/100-400mm
F. M5x30mm
Bolzen (x4)
G. M4/M5 Ab-
standhalter
(x4)
H. S= 3mm
Inbusschlüssel
I. S= 4mm
Inbusschlüssel
Seite 3
