Montage- und Bedienungsanleitung
Montage des Griffhalters
Der Griff am Ausfallprofil wird in den Griffhalter eingerastet und hält somit den Behang an
der gewünschten Stelle.
Griff und Griffhalter sollten in der Mitte des Behanges montiert werden. Sollte diese Mög-
lichkeit durch örtliche Gegebenheiten nicht vorhanden sein, so kann der Griff am Ausfall-
profil in der Höhe eingestellt werden.

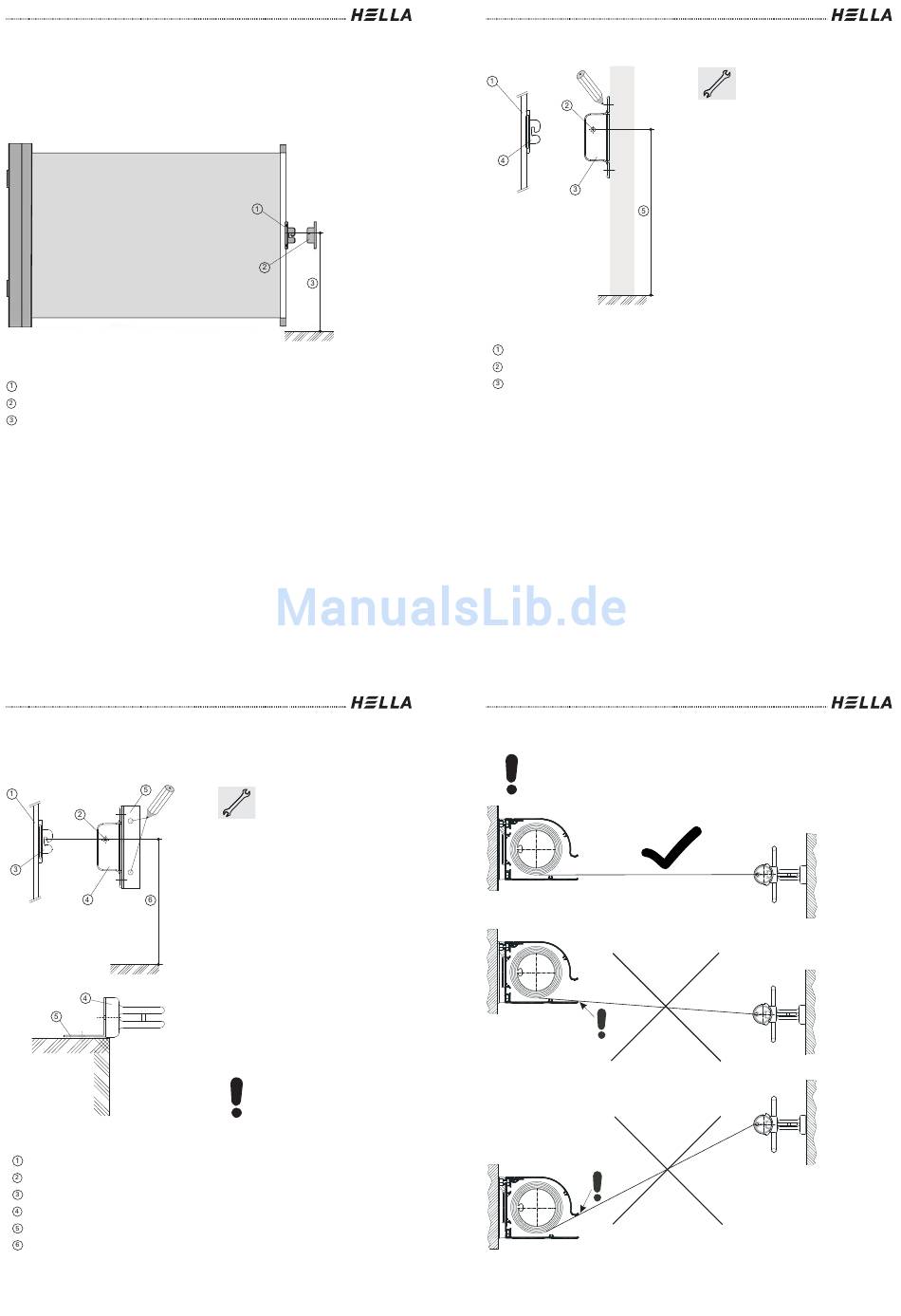

Abb. 9
Legende
Griff
Griffhalter
Abstandsmaß X
Technische Änderungen vorbehalten – Ausgabe 01/2012
Montage- und Bedienungsanleitung
Montage des Griffhalters
Montage des Griffhalters seitlich (optional)
Gegen Mehrpreis erhalten Sie einen Winkel zur seitlichen Montage des Griffhalters.
Abb. 11
Legende
Ausfallprofil
Halteachse
Griff
Griffhalter
Winkel
Abstandsmaß X
Technische Änderungen vorbehalten – Ausgabe 01/2012
19
Befestigen Sie den Griffhalter
mit den beiliegenden
Schrauben am Winkel.
Messen Sie das Maß X am
Griff aus.
Übertragen Sie dieses Maß X
auf den Montageuntergrund
für den Griffhalter.
Halten Sie den Winkel mit
dem Griffhalter axial zur
Halteachse auf das ange-
zeichnete Maß.
Zeichnen Sie die beiden
Bohrungen durch den Winkel
auf den Montageuntergrund
an.
Passende Bohrungen zum
beiliegendem Montagemate-
rial und Montageuntergrund
herstellen.
Winkel mit Griffhalter auf dem
Montageuntergrund befesti-
gen.
Beachten Sie die "Hinweise
zur Platzierung des Griffhal-
ters" auf der folgenden Seite.
21
Montage- und Bedienungsanleitung
Montage des Griffhalters
Abb. 10
Legende
Ausfallprofil
Halteachse
Griffhalter
20
Technische Änderungen vorbehalten – Ausgabe 01/2012
Montage- und Bedienungsanleitung
Hinweise zur Platzierung des Griffhalters
Montieren Sie den Griffhalter so, dass der Behang möglichst parallel zur
Kassette läuft. Sollte dieses aus baulichen Gründen nicht möglich sein, ach-
ten Sie darauf, dass der Behang auf keinen Fall den Kasten berührt. Dieses
beschädigt den Behang!
22
Technische Änderungen vorbehalten – Ausgabe 01/2012
Messen Sie das Maß X am
Griff aus.
Übertragen Sie dieses Maß X
auf den Montageuntergrund
für den Griffhalter.
Halten Sie den Griffhalter
axial mit der Halteachse auf
das angezeichnete Maß.
Zeichnen Sie die beiden
Bohrungen durch den Griff-
halter auf dem Montageun-
tergrund an.
Passende Bohrungen zum
beiliegenden Montagemateri-
al und Montageuntergrund
herstellen.
Griffhalter mit dem Befesti-
gungsmaterial auf dem Mon-
tageuntergrund befestigen.
