Hella C2 Montageanleitung

Vorschau ausblenden Andere Handbücher für C2:

Werbung

Quicklinks

Diese Anleitung herunterladen

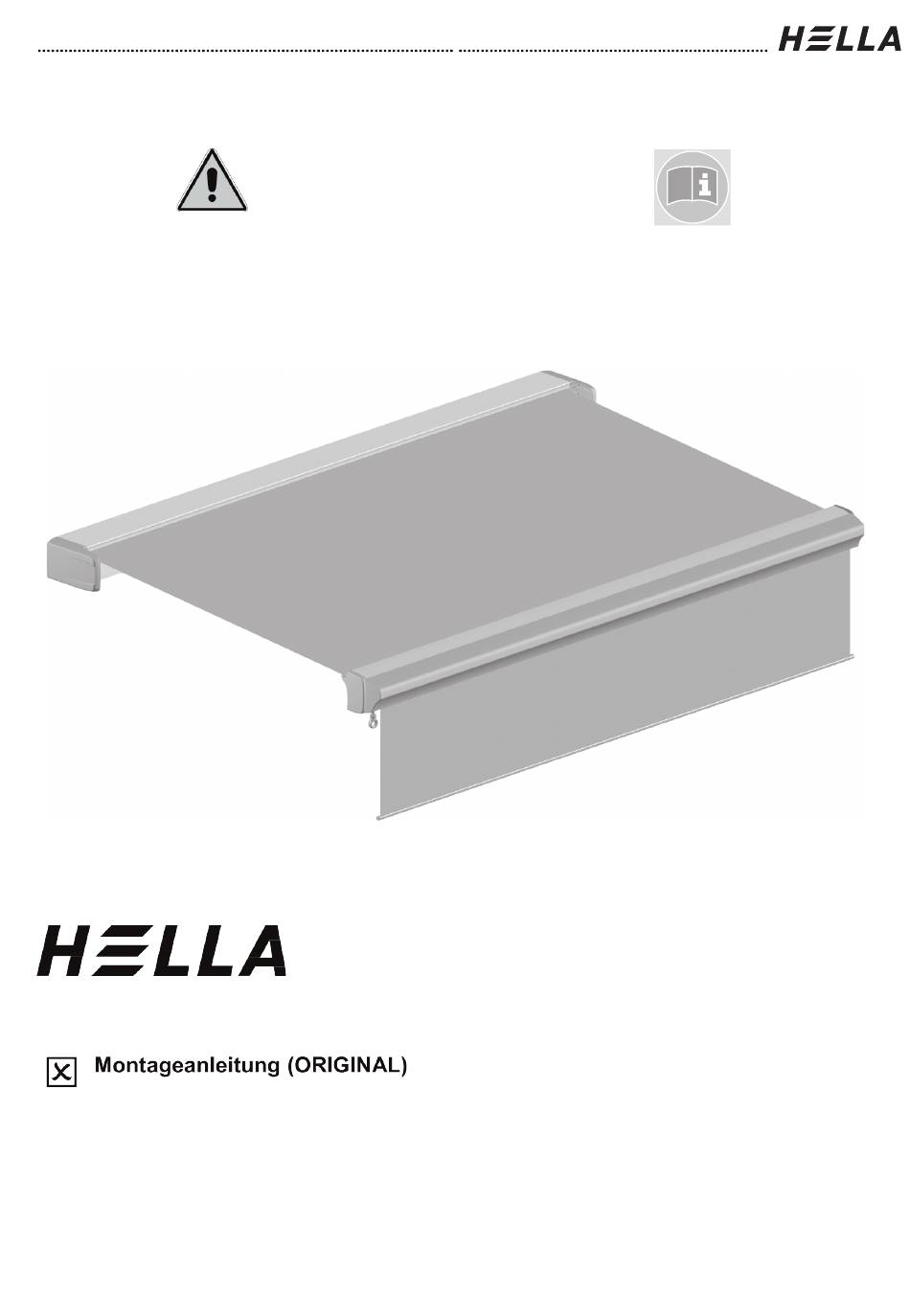

Montageanleitung
Diese Anleitung muss vor
Montage und Bedienung
gelesen werden!
Kassettenmarkise C2

Werbung

loading

Verwandte Anleitungen für Hella C2

Inhaltszusammenfassung für Hella C2

  • Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Kassettenmarkise C2...
  • Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Kassettenmarkise C2 ..............3 Vor der Montage ........................4 Übersicht Kassettenmarkise C2 ................... 5 Übersicht Konsolentypen ...................... 6 Wand- / Deckenkonsolenmontage ..................9 Dachsparrenkonsolenmontage ................... 13 Montage auf Beton ......................14 Montage auf Beton bis 60 mm WDVS ................15 Montage auf Beton 60-200 mm WDVS ................
  • Seite 3 Montageanleitung Vorbemerkungen HELLA Kassettenmarkise C2 Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
  • Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
  • Seite 5 Montageanleitung Übersicht Kassettenmarkise C2 Legende Endkappe Kassettenprofil Ausfallprofil Varioplus Ausfallprofil Gelenkarm Endkappe Ausfallprofil Abdeckung Endkappe Kassettenprofil Endkappe Kassettenprofil Varioplus Armlager Kassettenprofil Varioplus Tuch Varioplus-Rollo Kassettenprofil Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 6 Montageanleitung Übersicht Konsolentypen Legende Wandkonsole Typ A (034905E1) Wandkonsole Typ B (034905E2) Wandkonsole Typ C (034905E3) Wandkonsole Typ D (034905E4) Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 7 Montageanleitung Übersicht Konsolentypen Legende Deckenkonsole Typ E (034905E5) Deckenkonsole Typ F (034905E6) Deckenkonsole Typ G (034905E7) Deckenkonsole Typ H (034905E8) Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 8 Montageanleitung Übersicht Konsolentypen Legende Dachsparrenkonsole Typ K (034905E9) Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 9 Montageanleitung Wand- / Deckenkonsolenmontage Die Anzahl, Form und Art der Konsolen haben Sie beim Kauf Ihrer Markise in Abhängigkeit zur Größe, des Montageuntergrunds, der Schraubenauszugskräfte, des Montagematerials und der Windwiderstandsklassen festgelegt. Empfehlungen hierzu finden Sie in unserer Markisen-Preisliste und den produktbezogenen Berechnungstabellen. Überprüfen Sie vor Beginn der Montage, ob die bei der Bestellung gemachten Angaben über den Montageuntergrund mit dem vorgefundenen Montageuntergrund übereinstimmen.
  • Seite 10 Montageanleitung Wand- / Deckenkonsolenmontage Die maximal zulässige seitliche Abweichung von den vorgegebenen Montagepunkten darf 50 mm nicht überschreiten! Der Konsolenabstand A ist mit Aufklebern in Form von Pfeilen auf der Rückseite der Markise vorgegeben. Achtung: *...Mindestabstände der jeweiligen Konsolen beachten: min.
  • Seite 11 Montageanleitung Wand- / Deckenkonsolenmontage Montageuntergrund prüfen und das sachgemäße Montagematerial unter Berücksichtigung von Montageuntergrund und Montagemittel ermitteln. Die Auszugskräfte aus den geltenden Unterlagen entnehmen. Konsolen entsprechend den Verarbeitungsvorschriften auf dem Montageuntergrund anbringen. Wandmontage Legende Wandkonsole Deckenkonsole Deckenmontage Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 12 Montageanleitung Wand- / Deckenkonsolenmontage Sollten sich die Konsolen nach dem Ausgleich von Unebenheiten nicht auf einer Ebene befinden, können kleine Abweichungen über die Wandkonsolen selbst ausgeglichen werden. Sechskantmuttern lösen. Gewindestifte auf die gewünschte Tiefe eindrehen bis die Position der Wandkonsole mit den anderen Konsolen übereinstimmt.
  • Seite 13 Montageanleitung Dachsparrenkonsolenmontage Bei Dachsparrenmontage sollte ein angemessener Abstand der Dachsparrenkonsolen zum vorderen Ende des Sparrens eingehalten werden, um Risse im Sparren zu vermeiden. Dachsparren (1) auf Materialzustand bzw. auf ausreichende Festigkeit prüfen. Dachsparrenhalter (2) ausrichten und am Dachsparren fixieren. Anhand der Löcher des Dachsparrenhalters entsprechende Durchgangsbohrungen (3) herstellen und Halter befestigen.
  • Seite 14 Montageanleitung Montage auf Beton Montage der Ankerbolzen nach Zulassung ETA-05/0069: - Bohrlocherstellung ø12 mm Montage des Anbauteils: - Anzugsmoment nach ETA-05/0069 Legende Beton Montageset 1; Ankerbolzen FAZ II M12 Konsole Mindestverankerungstiefe 70 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 15 Montageanleitung Montage auf Beton bis 60 mm WDVS Montage der Ankerstangen nach Zulassung ETA-12/0258: - Bohrlocherstellung ø14 mm - Verankerungstiefe und Mindestrandabstand beachten! - Bohrlochreinigung - Bohrloch mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Anbauteils: - Kontermutter im WDVS freischneiden - Kontermuttern ausrichten...
  • Seite 16 Montageanleitung Montage auf Beton 60-200 mm WDVS Montage der Ankerstangen nach Zulassung ETA-02/0024: - Bohrlocherstellung ø18 mm - Verankerungstiefe und Mindestrandabstand beachten! - Bohrlochreinigung - Bohrloch mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Thermax nach Zulassung Z-21.8-1837: - Auffräsen der Wärmedämmung vor Injektion...
  • Seite 17 Montageanleitung Montage auf Mauerwerk Montage der Ankerstangen nach Zulassung ETA-10/0383: Je nach Steinart ist die Injektions- Ankerhülse zu verwenden! - Bohrlocherstellung ø12 mm ohne Hülse ø16 mm mit Hülse (16x130) - Bohrlochreinigung - Bohrloch (Ankerhülse) mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Anbauteils:...
  • Seite 18 Montageanleitung Montage auf Mauerwerk 60-170 mm WDVS Montage der Ankerstangen nach Zulassung ETA-10/0383: Je nach Steinart ist die Injektions- Ankerhülse zu verwenden! - Bohrlocherstellung ø18 mm ohne Hülse ø20 mm mit Hülse (20x200) - Bohrlochreinigung - Bohrloch (Ankerhülse) mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten...
  • Seite 19 Montageanleitung Montage auf Holz Montage des Anbauteils: - Bohrlocherstellung ø9 mm - Konsole mit Holzschraube und Scheibe befestigen Legende Holz Montageset 5; Holzschraube ø12x120 Konsole Bohrlochtiefe 125 mm Bei Montage auf Holz kann aufgrund der Varianz des Baustoffes keine Windwiderstandsklasse angegeben werden. Technische Änderungen vorbehalten –...
  • Seite 20 Montageanleitung Montage auf Holz 60-170 mm WDVS Montage der Ankerstangen: - Bohrlocherstellung ø14 mm - Verankerungstiefe und Mindestrandabstand von 100 mm beachten! - Bohrlochreinigung - Gewindestange schmieren - Gewindestange in Holz einschrauben Montage des Thermax in Anlehnung an Zulassung Z-21.8- 1837: - Auffräsen der Wärmedämmung - Abdichtung der Bewegungsfuge...
  • Seite 21 Montageanleitung Markisenmontage Beachten Sie die Einbaumaße wie nebenstehend dargestellt. Einbaumaße Wandmontage Einbaumaße Deckenmontage Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 22 Montageanleitung Markisenmontage Legende Dachsparren Dachsparrenkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 23 Montageanleitung Markisenmontage Wandmontage Die Markise, wie dargestellt, in die montierten Konsolen einhängen und gleichmäßig zu den Seiten hin ausrichten. Das Varioplus-Profil darf nicht dazu verwendet werden, die Markise hochzuheben. Das Profil kann ausreißen und die Markise zum Absturz bringen. Die Deckenmontage erfolgt analog zur Wandmontage.
  • Seite 24 Montageanleitung Markisenmontage Wandmontage Die Nutensteine (2) sind bereits in die Kassette eingeschoben, sind aber noch über den Konsolen zu platzieren. Anschließend die Markise über den Konsolen mit den Zylinderschrauben M8x16 befestigen. Unfall- und Lebensgefahr bei Absturz der Markise! Markise nicht ausfahren bevor diese entsprechend geklemmt wurde.
  • Seite 25 Montageanleitung Markisenmontage Deckenmontage Legende Deckenkonsole Kassettenprofil Nutenstein Zylinderschraube M8x16 Mit den gelieferten Zylinderschrauben M8x16 die Markise fixieren. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 26 Montageanleitung Markisenmontage Markise mit 4m Ausfall Bei 4m Ausfall wird zur zusätzlichen Stabilität das Kassettenprofil mit der Konsole verschraubt. Dieser Montageschritt gilt für Wand-, Decken- sowie Dachsparrenmontage. Markise montieren wie vorher beschrieben. Mit einem Bohrer ø5 mm die benötigten Bohrungen im ø...
  • Seite 27 Montageanleitung Ausrichten der Markise Ausfallprofil in der Höhe ausrichten Ihre Markise wurde bei der Fertigung optimal eingestellt und Probe gefahren. Um eventuelle Toleranzen des Montageuntergrunds auszugleichen, stehen die folgenden Einstellungsoptionen zur Verfügung. Das Ausfallprofil schließt in der Höhe nicht genau an der Markisenkassette an.
  • Seite 28 Montageanleitung Ausrichten der Markise Einstellen der Tuchwelle Sollte die Markise nicht korrekt schließen oder das Tuch nicht gleichmäßig aufwickeln, so können Sie die Tuchwelle wie folgt einstellen: Legende Ausfallprofil Tuch Winkelversatz Kassettenprofil Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 29 Montageanleitung Ausrichten der Markise Einstellen der Tuchwelle Markise ca. 50 cm ausfahren. Die 4 Gewindestifte in den Vierkantmuttern mit denen die betreffende Endkappe geklemmt ist lösen. Endkappe vom Kassettenprofil abziehen. Legende Endkappe Kassettenprofil Gewindestift M8x8 mit Vierkantmutter Zylinderschrauben M6x12 mit einem Innensechskantschlüssel SW5 lösen.
  • Seite 30 Montageanleitung Ausrichten der Markise Einstellen der Tuchwelle Die Tuchwelle verschieben. Im Anschluss die Tuchwellenlagerung mit den Zylinderschrauben wieder klemmen. Das Schließverhalten der Markise durch Einfahren kontrollieren. Die Endkappe des Kassettenprofils muss hierzu nicht montiert werden. Schließt das Ausfallprofil bündig mit dem Kassettenprofil, Markise ca.
  • Seite 31 Montageanleitung Ausrichten der Markise Armeinstellung Der Neigungswinkel und die waagerechte Lage des Ausfallprofils sind werksseitig voreingestellt. Sollten trotzdem Einstellungen nötig sein, gehen Sie wie folgt vor: Die Markise ganz ausfahren. Legende Zum Einstellen des Neigungswinkels sind die Einstellschraube Armlager durch leichtes Anheben des Ausfallprofils während des Einstellvorgangs zu entlasten.
  • Seite 32 Montageanleitung Ausrichten der Markise Ausgleich einer ungleichen Armstellung Die Markise ca. 50 cm ausfahren. Die Armstellung wird über die verwendete Exzenterschraube eingestellt. Sechskantmutter mit einem Schraubenschlüssel SW19 lösen. Ausfallprofil durch leichtes Anheben entlasten. Mit einem Innensechskantschlüssel SW8 die Exzenterschraube in die entsprechende Richtung drehen.
  • Seite 33 Montageanleitung Ausrichten der Markise Einstellen der Endlagen Getriebepunkte bei Markise mit Kubelantrieb verändern: Die Endpunkte des Kurbelgetriebes sind einstellbar. Sollte die werkseitige Einstellung verändert werden, wie folgt vorgehen: Die Markise ca. 50 cm ausfahren. Die Endkappe des Kassettenprofils wie im Kapitel „Ausrichten der Markise - Einstellen der Tuchwelle“...
  • Seite 34 Montageanleitung Ausrichten der Markise Einstellen der Endlagen Legende Feststellschraube Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 35 Montageanleitung Übersicht Kupplungselemente Legende Tuchwelle Kunststoffschale Kassettenprofil Ausfallprofil Sternprofil für Kupplung Rundrohr für Kupplung Nutenstein Klemmstück Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 36 Die Markisenelemente stehen unter hoher mechanischer Spannung. Beim Einhängen der Elemente sowie beim Öffnen größte Vorsicht walten lassen!! Die gekuppelte Markise C2 wird mit durchgehendem Tuch ausgeliefert. Tuch mit Clipkeder, Tuchkeder, Volant und Volantkeder sind der Markise lose beigelegt. Konsolen für das angetriebene sowie das gekuppelte Element montieren.
  • Seite 37 Montageanleitung Montage gekuppelte Anlagen Die Gelenkarme der Markise sind mit ausreichend dimensionierten Bändern gesichert, entfernen Sie diese Bänder nicht, es besteht höchste Unfallgefahr! Tuchwelle der zu kuppelnden Markise auf das Sternprofil aufschieben. Dabei fällt die Tuchwelle aus der Tuchwellenlagerung. Auf die Ausrichtung der Nut (I) der Tuchwellen zueinander achten.
  • Seite 38 Montageanleitung Montage gekuppelte Anlagen Legende Linsenblechschraube ø4,2x19 mm Vor dem Einfädeln des Tuches müssen die Ausfallprofile gekuppelt werden. Dazu die 2 zu fertigenden Bohrungen mit ø3,5 mm anzeichnen. Das Profil des zu kuppelnden Elementes auf das Rundrohr für Kupplung ø45 mm stecken. Beide Profile exakt fluchtend ausrichten und Bohrungen herstellen.
  • Seite 39 Montageanleitung Montage gekuppelte Anlagen Im Anschluss die Markisen aneinander schieben. Die vormontierten Zylinderstifte in der angetriebenen Markise dienen zur genauen Positionierung der Kassettenprofile. Dabei die Tuchwelle der zu Explosionsansicht: Tuchwellenlagerung kuppelnden Anlage wieder in Legende die Tuchwellenlagerung einführen. Kassettenprofil Tuchwelle Walzenkapsel Wellenlager Wellenhalter...
  • Seite 40 Montageanleitung Montage gekuppelte Anlagen Legende Gewindestift M8 Linsenblechschraube ø4,2x19 mm Klemmstück Klemmstück und Nutensteine mittig einrichten. An der zu kuppelnden Markise anschließend Klemmstück, Nutensteine, sowie das Rundrohr mit den entsprechenden Schrauben befestigen. Unfall- und Lebensgefahr bei Absturz der Markise! Markise nicht ausfahren bevor diese entsprechend geklemmt wurde. Der sachgemäße Klemmvorgang ist im Kapitel „Markisenmontage“...
  • Seite 41 Montageanleitung Montage gekuppelte Anlagen Tuchballen (1) auf die Gelenkarme (2) legen und mittig ausrichten. Von einer Seite beginnend den Clipkeder (zB. mit einem breiten Schlitzschraubendreher) in die Tuchwellennut zu drücken. Beachten Sie den Abstand des Tuches zur Endkappe Legende Kassettenprofil von 22,5 mm. Versuchen Sie Tuchballen Beschädigungen am Tuch und...
  • Seite 42 Montageanleitung Montage gekuppelte Anlagen Das Tuch in die Nutaufnahme einführen und den Keder jeweils bis in die Mitte der Anlage in die Tuchschlaufe einschieben. Um das Einschieben des Keders zu erleichtern, sollte eine zweite Person die Tuchschlaufe konstant in die Nutaufnahme einlegen.
  • Seite 43 Montageanleitung Montage von gekuppelten Markisen: Sondersituation Die Markise wird in einer Nische montiert, seitlicher Platzbedarf nicht vorhanden. Vorgangsweise: Markisen auf einer geeigneten Ablage auflegen und Kupplungsverbindung, wie vormals beschrieben, herstellen. Komplette Anlage unter Mithilfe mehrerer Personen (min. 4) in die Montagekonsolen einhängen und sofort mit den Nutensteinen und Zylinderschrauben M8x16 befestigen (siehe auch Kapitel „Markisenmontage“).
  • Seite 44 Montageanleitung Nachrüsten des Varioplus-Rollos Ausführung Varioplus-Rollo mit Kurbelantrieb Einhängekeile an das Ausfallprofil A halten (lt. Abbildung). Die Lasche ist dabei bündig mit der Stoßstelle der Ausfallprofile A und B. Einhängekeile gleichmäßig über das Profil verteilen und Bohrungen anzeichnen. Bohrungen mit ø3,5 mm herstellen.
  • Seite 45 Montageanleitung Nachrüsten des Varioplus-Rollos Ausführung Varioplus-Rollo mit Kurbelantrieb Bohrungen zur Sicherung des Varioplus Volants an der Unterseite anzeichnen. Bohrungen mit ø3,5 mm herstellen. Varioplus-Volant mit den beigelegten Linsenblechschrauben ø3,9x9,5 mm befestigen. Legende Varioplus-Profil Linsenblechschraube ø3,9x9,5 Ausfallprofil B Ausführung Varioplus-Rollo mit Motorantrieb Bei Ausführung des Varioplus-Rollos mit Motorantrieb kontaktieren Sie bitte Ihren autorisierten Fachhändler.
  • Seite 46 Montageanleitung Montage Wandanschlussprofil Bei der Montage des Wandanschlussprofils beachten Sie bitte folgende Schritte. Das Kassettenprofil muss vor der Befestigung des Wandanschlussprofils staub- und fettfrei sein. Wandanschlussprofil wie in der Abbildung dargestellt anbringen und mittig ausrichten. Legende Dieses an der Wand, sowie auf der Kassette aufliegen Wandanschlussprofil lassen und mit Silikonkleber...
  • Seite 47 Montageanleitung Elektrische Inbetriebnahme und Übersichtstabelle Leistungen Diese allgemeine Übersichtstabelle stellt dar, welche Markisenausführungen mit elektrischer Ansteuerung möglich sind. Mögliche Bedienungsarten Somfy Somfy Funk io ONYX drahtgebunden Markisenantrieb Varioplus-Rollo Heizung nein Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 48 Montageanleitung Elektrische Inbetriebnahme und Übersichtstabelle Leistungen Technische Daten der Markise Anschluss für alle Kabel: 220-240V / 50-60Hz Übersicht Leistungen [W] Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 49 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
  • Seite 50 Montageanleitung Anschlussplan für Motoren mit ONYX.CONNECTOR Antrieb Markise Legende Hirschmann STAK 3 Abzweigdose ONYX.CONNECTOR Motor Hirschmann STAS 3 STAS 3 für Netzanschluss Neutralleiter N Phase L Anschluss 3 nicht belegt STAS 3 Schutzleiter PE ONYX.CONNECTOR STAK 3 für Motoranschluss Hirschmann Neutralleiter N STAK 3 Phase auf...
  • Seite 51 Montageanleitung Anschlussplan für Motoren mit ONYX.CONNECTOR Antrieb Varioplus Legende Hirschmann STAK 3 Abzweigdose ONYX.CONNECTOR Motor Hirschmann STAS 3 STAS 3 für Netzanschluss Neutralleiter N Phase L Anschluss 3 nicht belegt STAS 3 Schutzleiter PE ONYX.CONNECTOR STAK 3 für Motoranschluss Hirschmann Neutralleiter N STAK 3 Phase auf...
  • Seite 52 Montageanleitung Anschlussplan für Motoren mit ONYX.NODE Antrieb Markise Legende Abzweigdose ONYX.NODE Taster Motor ONYX.NODE LOCAL MOTOR Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie dem Punkt „Bedienungsanleitung und Konfiguration mit ONYX“ oder den mitgelieferten Unterlagen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 53 Montageanleitung Anschlussplan für Motoren mit ONYX.NODE Antrieb Varioplus Legende Abzweigdose ONYX.NODE Taster Motor ONYX.NODE LOCAL MOTOR Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie dem Punkt „Bedienungsanleitung und Konfiguration mit ONYX“ oder den mitgelieferten Unterlagen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 54 Somfy io Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Beim Funksystem Somfy io müssen alle Empfänger nacheinander eingelernt werden (Reihenfolge egal), d.h. nicht mehrere Empfänger zugleich an das Netz schließen, da das Funksystem einen zeitgleichen Einlernprozess mehrerer Komponenten nicht unterstützt.
  • Seite 55 Somfy io Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Beim Funksystem Somfy io müssen alle Empfänger nacheinander eingelernt werden (Reihenfolge egal), d.h. nicht mehrere Empfänger zugleich an das Netz schließen, da das Funksystem einen zeitgleichen Einlernprozess mehrerer Komponenten nicht unterstützt.
  • Seite 56 Abzweigdose Klemmdose Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Damit sich der Antrieb im Funkmodus befindet, müssen die beiden Leitungen L und L miteindander verbunden werden. Technische Änderungen vorbehalten – Ausgabe...
  • Seite 57 Anschlussplan für Motoren mit Schalterbedienung Antrieb Markise Legende Abzweigdose Schalter Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Schalter für Markisenantriebe müssen unbedingt elektrisch und mechanisch verriegelt sein. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 58 Anschlussplan für Motoren mit Schalterbedienung Antrieb Varioplus Legende Abzweigdose Schalter Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Schalter für Markisenantriebe müssen unbedingt elektrisch und mechanisch verriegelt sein. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 59 Allgemein Vor der Konfiguration laden Sie sich die kostenlose App „ONYX“ von HELLA aus dem App Store / von Google Play auf Ihr Smartphone. Um die Anlage mit ONYX.CENTER oder ONYX.CLICK verwenden zu können, muss diese in der ONYX-App hinzugefügt werden. Weitere Informationen zum Konfigurationsvorgang finden Sie in den Anweisungen von ONYX.CENTER / ONYX.CLICK, direkt in der ONYX-App, oder im...
  • Seite 60 Montageanleitung Bedienungsanleitung und Konfiguration mit Somfy Bedienungsmöglichkeiten der Anlage durch Somfy Steuergeräte entnehmen Sie den beiliegenden Anleitungen des Herstellers. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 61 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.
  • Seite 62 Montageanleitung Einstellung - Somfy Eolis 3D Funk-Windsensor Ab Werk ist die Windempfindlichkeit des optionalen Somfy Eolis 3D Funk- Windsensors mit Stufe 2 vorbelegt. Diese Stufe bietet in den meisten Fällen eine gute Funktionalität mit unserem Produkten. Es gibt keinen systematischen Zusammenhang zwischen der eingestellten Stufe dieses Sensors und der geprüften Windwiderstandsklasse des Produktes! Sollte das Produkt merklich zu früh einfahren und die Funktionalität damit einschränken, darf die Einstellung der Stufe angepasst...
  • Seite 63 Montageanleitung Einstellung - ONYX.TAG wind Funk-Windsensor Ab Werk ist die Windempfindlichkeit des optionalen Funk-Windsensors ONYX.TAG wind mit Stufe 2 vorbelegt. Diese Stufe bietet in den meisten Fällen eine gute Funktionalität mit unseren Produkten. Es gibt keinen systematischen Zusammenhang zwischen der eingestellten Stufe dieses Sensors und der geprüften Windwiderstandsklasse des Produkts! Sollte das Produkt merklich zu früh einfahren und die Funktionalität damit einschränken, darf die Einstellung der Stufe angepasst...
  • Seite 64 Montageanleitung Demontage und Entsorgung Bei Demontage und Entsorgung der Beschattungsanlage müssen die unter Vorspannung stehenden Teile (z. B. Gelenkarme, Gegenzugsysteme) gegen unbeabsichtigtes Ausfahren vorher komplett entspannt oder gesichert werden. Hierzu ist ein geeignetes Fachunternehmen zu beauftragen. Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 65 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
